電纜探測儀說明書

電纜探測儀|電纜探測儀價格


發布時間:2018-02-23 06:54:23人氣:575
電纜探測儀是一套綜合性的電纜故障檢測設備,用于電力電纜開路、短路、接地、低阻故障的測試,以及同軸通信電纜和市話電纜的開路、短路故障的精確測試。還可以測試電纜路徑、埋深,以及電纜識別等,并可建立電纜檔案以便日常維護管理。

應用范圍
自產品推向市場以來,因其功能強大、性能優越已廣泛應用于城市供電局、縣電力局、鐵路供電段、大中型企業(石油、化工、煤礦、電廠、鋼廠)、院校、物業小區、城市路燈、高速公路、中鐵、中建等部門。在我們強有力的技術支持下,為供、用電部門快速搶修、快速排除電纜故障發揮著應有的作用。

發展史
電纜綜合探測儀 的研發生產在國內已有三十多年歷史,從早期的電橋到近期的時域現已發展到二次脈沖(多次脈沖)、三次脈沖,這些變化都是解決測距的問題,但是在路徑和定點方面一直沒有突破。電纜綜合探測儀”具有路徑查找、埋深測試、電纜識別、故障點定位四項功能于一體,一人操作,一次完成。該產品的研發成功,解決了多年來困擾供、用電部門帶電尋徑、帶電識別的問題;解決了故障電纜準確路徑尋測難的問題;解決了電纜死短路無法定點的問題;開辟了電纜尋徑、故障定點新領域,打破了國外產品在中國的壟斷。

儀器特點
1) 便攜輕巧,使用方便,充電電池供電,一人即可操作,四項測試一次完成。
2) 數字化設計,軟件控制,性能穩定、可靠。
3)大屏液晶界面,中文顯示,一看就懂,易學、易會。
4)所測信息以數字大小、光柵長短、聲音緩急三種方式提供給操作者,使測試過程輕松自如。
5)發射機恒功率輸出、自動匹配,保證本機工作在最佳狀態。內置歐母表功能,自動測量電纜對地及相間的環路阻抗,可協助判斷故障性質。
6)具有背光功能,適應夜間操作。

工作原理
本儀器是以電磁感應原理為基礎、以跨步電壓理論為依據,結合數字濾波 、無線接收、軟件控制而設計的高科技產品。
電磁感應:其基本工作原理是:由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上,地下金屬管線感應到電磁波后,在地下金屬管線表面產生感應電流,感應電流就會沿著金屬管線向遠處傳播,在電流的傳播過程中,又會通過該地下金屬管線向地面輻射出電磁波,這樣當?shù)叵鹿芫€探測儀接收機在地面探測時,就會在地下金屬管線正上方的地面接收到電磁波信號,通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
此原理實現的條件:首先,要有能發出足夠電能的信號源,在具備傳輸電能的線路中形成電流,電流在流動過程中又在該線周圍產生磁場;其次,要有能接收這一特定磁場的電路,把磁場的變化過程以電信號形式顯示出來。這個由電變磁再由磁變電的過程,就是本儀器的基本原理。
跨步電壓:首先,要保證線路中的電能有流向大地的點(漏電點),在此點周圍就會形成電場,它以漏電點為中心以電勢的形式,均勻遞減向外擴散,同一圓周電勢相等。其次,要有能檢測電勢差的電路,測出等電勢圓周,圓心即為漏電點(電纜故障點)。這就是本儀器跨步電壓定點的理論根據。

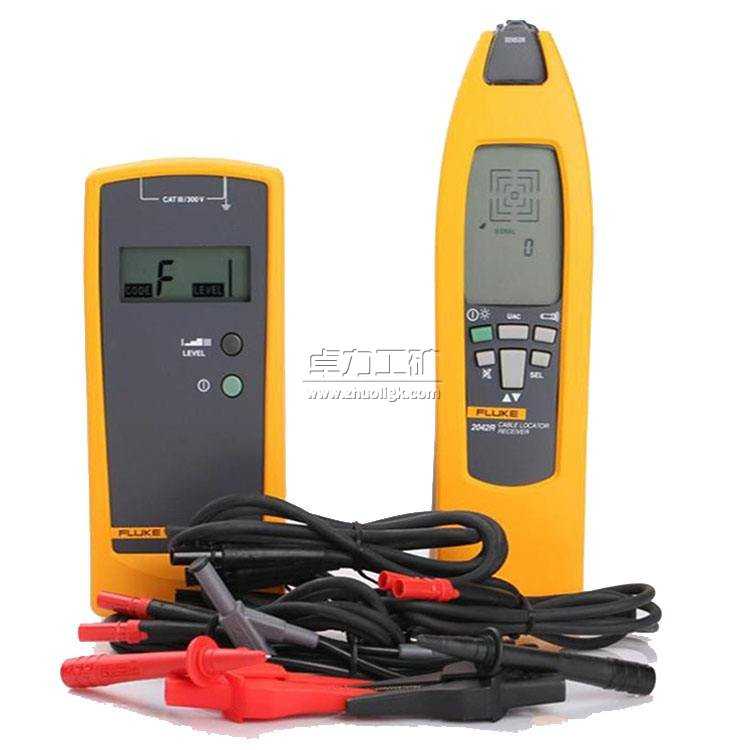

儀器組成
1.發射機
2.接收機
3.A字架
4.耦合鉗

儀器技術參數
發射機
1)輸出信號:輸出四種頻率的正弦交流信號,分別是低頻、中頻、高頻、射頻。
2)輸出功率:恒功率輸出,低、中、高三檔(最大不小于6瓦)。
3)輸出模式:直連法、耦合法、感應法。
4)阻抗顯示:99999歐以內。
5)負載匹配:1—10000歐。
6)顯示界面:大屏液晶中文、圖形顯示,自帶背光。
7)電 源:標準1號1.2V充電電池6節,充放電500次。
8)待機時間:大于8小時,電量提示。
9)過熱過流:自動保護。
10)工作溫度:-20℃—50℃
11)體 積:400×160×140 mm
12)重 量:3.6 kg
接收機
1)接收頻率:接收五種不同頻率的正弦交流信號,分別是低頻、中頻、高頻、射頻、50HZ.
2)接收模式:波峰法(水平線圈)、 波谷法(豎直線圈)、 外接設備法(A字架、耦合鉗)。
3)信號界面:數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4)顯示界面:大屏液晶中文、圖形顯示,自帶背光。
5)增益控制:手動調節,動態范圍000——100db。
6) 探測長度:直連電纜時,最長15KM。.
耦合電纜時,一次耦合可測3Km,多次耦合無限遠。
感應電纜時,一次感應可測300m,多次感應無限遠。
7)深度測量:直讀探測深度,范圍000—250cm。
80%法測深度,范圍000—250cm(感應)@cm(直連)
8)電流測量:直讀電流,范圍000—999mA.
9) 探測精度:埋深的5%
10)電 源:標準5號1.2V充電電池6節,充放電500次。
11)待機時間:大于12小時,電量提示。
12)過熱過流:自動保護。
13)工作溫度:-10℃—40℃。
14)體 積:650×110×230mm
15)重 量:2.3Kg

電纜探測儀




卓力工礦是國內知名電纜探測儀生產廠家,有豐富的經驗為客戶提供高品質的電纜探測儀及完善的售后服務,如果您想了解最新電纜探測儀價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
