電纜故障智能測試儀采用了多種故障探測方式,應用當代最先進的電子技術成果,采用計算機及特殊性電子技術,通過結合常久研制電纜測試儀的成功經驗而推出的智能化,功能全的新一代高科技產品。電纜故障智能測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障,高低阻性的接地,短路和電纜的斷線,接觸不良等故障進行測試,若配備聲測法定點儀,可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
系統組成
1.電纜故障智能測試儀;
2.電纜尋跡及故障定位儀;
3.直流高壓發生裝置:
4.電纜識別儀
5.高壓電纜安全刺扎器
6高壓設備:放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。
RT-2133型電纜故障智能測試儀是一套綜合性的電纜故障探測設備??捎糜跍y試各種市話電纜、高頻通信電纜及金屬架空電纜上發生的開路(斷線)、短路、接觸不良等各種電纜故障。同時也可以對電力電纜的高阻閃絡、高低阻性的接地和電力電纜的斷線、接觸不良等故障位置進行遙測。
該儀器采用多種探測方式,應用當代最先進的電子技術成果。采用計算機技術及微電子技術,具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。
主要特點
電纜故障智能測試儀具有以下顯著特點:
1、功能齊全,測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測,可測試電纜的各種故障,對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀,可準確測定故障點的位置
2、測試精度高。儀器采用高速數據采樣技術,讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上,判斷故障直觀。并配有菜單顯示操作功能,無需對操作人員作專門的訓練。
3、具有波開及參數存儲、調出功能。采用非易失性器件,關機后波形、數據不易失。
4、具有雙蹤顯示功能??蓪⒐收想娎|的測試波形與正常波形進行對比,有利于對故障的進一步判斷。
5、具有波形擴展比例功能。改變波形比例,可擴展波形進行精確測試。
6、控制測量光標,可自動沿線搜索,并在故障波形的拐點處自動停下。
7、可任意改變雙光標的位置,直接顯示故障點與測試點的直接距離或相對距離。
8、具有打印功能。將測試的結果打印存檔。
技術參數
1、最遠測試距離:32km
2、探測盲區:1m
3、讀數分辨率:1m
4、功 耗:5VA
5、體 積:325×165×225mm3
6、重 量:4Kg
可測電纜故障的種類
開路、短路、接地故障以及高阻泄漏性故障和高阻閃絡性故障。特點適用測試各種型號、不同等級電壓的通信電纜和電力電纜。

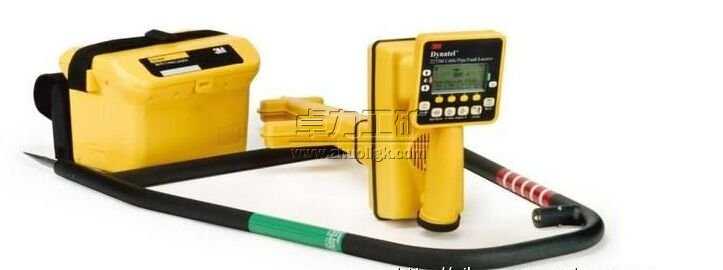

電纜尋跡
它是由發射機和接收機及感應式探頭、電位差式探測架等組成。儀器采用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試,采用電位差方法對光纜、電纜進行故障定位測試。適用于具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。它是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。儀器的特點
1. 接收靈敏度高
2. 靜態漂移小
3. 抗干擾能力強
4. 準確度高、工作穩定
5. 交直流兩用
6. 液晶數字顯示
主要技術指標
1. 探測路由及故障最遠定位距離:線徑小于0.5電纜為3km,其它電纜可達20 km。
2. 準確定點的故障絕緣阻值:0-50MΩ。
3. 定位測試準確度:≤±10cm
4. 探測電纜深度:≤3m
高壓發生裝置
高壓發生器是電纜故障檢測系統的組成部分,用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。技術數據
1 輸入電源:AC 220V,50Hz
2 輸出電壓:DC 0~15kV
3 額定功率:2kVA
4 環境溫度:0~40oC
5 環境濕度:<75%RH
6 海拔高度:<1000m
7 絕緣等級:A級
8 尺寸: 430×540×410 mm
電纜識別儀
電纜識別儀是用于在電力電纜架設、遷移維護以及故障處理中將某一特定電纜從一束電纜中識別出來的專用儀器。它在識別某一特定電纜時除了將電流方向作為標準,還將電流幅度值作為判斷標準,這種雙重判斷標準更可能可靠準確地識別電纜。該儀器是一小型化手提式、緊湊型設備,裝在鋁合金箱內,由一個發生器,一個帶卡鉗的接收機及連線構成。
技術指標
1、 儀器供電:電纜識別儀主機由交流220V供電,接收機由一節9V電池供電。
2、 卡鉗:卡鉗是一電流交換器,鉗口內口尺寸為120mm,在卡鉗內感應出電壓,電壓幅度由電流強度決定,其極性由電流方向決定。
工作原理
為了可靠準確地識別電纜,需要給被識別電纜加一特殊的信號,該信號要被專用接收機接收,利用這一特性便能識別出要找的電纜。
發生器將周期性的單極性電壓脈沖饋入要識別的電纜中,該電纜需要在遠端接地,以保證有足夠大的電流流過電纜。該系統要設計成返回電流不要從同一電纜中返回,能做到這一點,饋入電纜中的脈沖電流的方向可做為一明顯的識別標準,流出去的電流僅從這一根電纜通過,所有其它鄰近電纜中流過的都是返回電流,但它們的極性相反。除了電流方向這一實際差異外,電流幅度也是一識別特征,流出去的電流僅通過一根電纜、而返回電流可通過幾根電纜、這意味著流出去的電流比流過其它電纜的返回電流大。
接收機的任務是探測流過電纜電流方向以及它的大小。為達到這一目的,電流傳感器被用作傳感器,它帶有一放大器并串聯在電路中,傳感器鉗住被測電纜,電流流過電纜產生的磁場在傳感器的線圈中感應出電壓,該電壓極性由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性,對一束電纜中所有電纜進行測試都采取相同正確的方向。傳感器線圈中感應的電壓在表頭中顯示出來,如果傳感器按上述方式連接,指針擺動方向可顯示電流方向,即只有電流流出的這根電纜指針向一邊偏,這根就是要找的電纜。所有其它電纜只流過返回電流,指針向另一邊偏、或無脈動電流,指針不偏轉。接收機上的放大調節器可調整信號強度。
安全刺扎器
高壓電纜安全刺扎器,徹底解決了現場安全刺扎的問題,杜絕了不安全事故的發生。
功能與特點:
1. 雙鍵遙控操作,雙重保護開關按鍵。
2. 機械、電子多重保護設計,安全可靠。
3. 便攜式結構設計,外形美觀。
技術參數
1. 無線遙控距離:≥4米
2. 適用電纜:≤Ф125mm的各種電纜
3. 重量:約10kg
4. 外形尺寸:460mm×380mm×120mm
