道岔分類:
單開道岔(single turnout),雙開道岔(equilateral turnout)、三開道岔(three-way turnout)以及多開道岔(復式交分道岔)等。
雙開道岔為Y形,即與道岔相銜接的兩股道向兩側分岔。
三開道岔如同Ψ形,同時銜接三股道,由兩組轉轍機械操縱兩套尖軌。
復式交分道岔像X形,實際上相當于四組單開道岔和一副菱形交叉的組合。

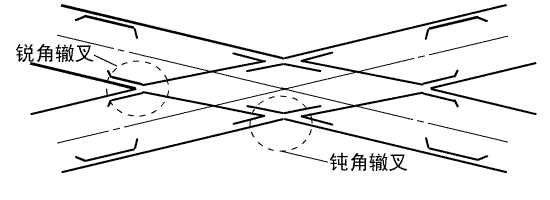

除此而外,還有一種交叉設備,通常使用的叫做菱形交叉。它由兩組銳角轍叉和兩組鈍角轍叉組成,但沒有轉轍器,所以股道之間不能轉線。

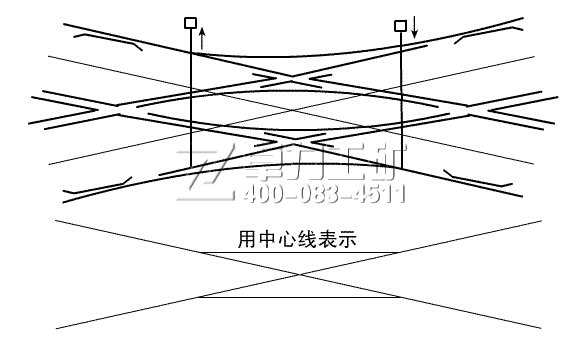

如果將復式交分道岔的X形的上面兩點和下面兩點分別連接起來,就是交叉渡線。它不僅能開通較多的方向,而且占地不多,所以經常在車站采用。
一、普通單開道岔
(一)組成:轉轍器、轍叉及護軌、連接部分。
組成:兩根基本軌、兩根尖軌、轉轍機械;
作用:操作轉折機械可以改變尖軌的位置,確定道岔的開通方向。
組成:轍叉心、翼軌、護軌;
作用:保證車輪安全通過兩股軌線的相互交叉處。
有害空間:從兩翼軌最窄處到轍叉心實際尖端之間,存在一個軌線中斷的空隙。
(2)設置護輪軌的運行方向?qū)嵭袕?qiáng)制性的引導。
道岔有害空間是限制列車過岔速度的一個重要因素。
活動心軌道岔:消滅有害空間,適應列車高速運行要求。
(1)活動心軌和心軌是同時被扳動的;
(2)當尖軌開通某一方向時,活動心軌的轍叉心軌就與開通方向一致的翼軌密貼,而與另一翼軌分開,從而消滅了有害空間, 使列車安全通過道岔。
3.連接部分
組成:兩根直軌,兩根導曲軌;
作用:連接轉轍器和轍叉器及護軌部分,使之成為一組完整道岔。

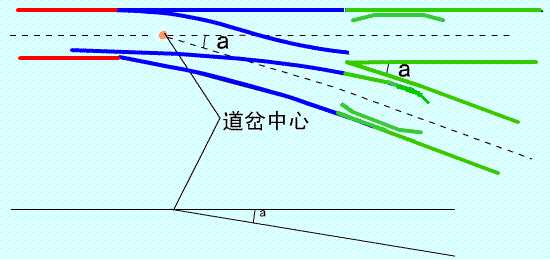

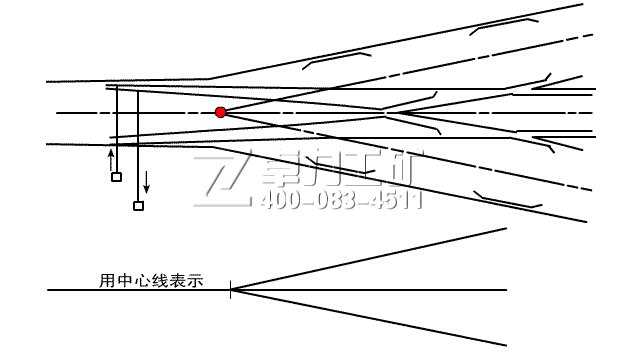

一般在圖紙上,都采用中心線形式表示道岔。
道岔因其轍叉角的大小不同,有不同的道岔號()
【結論】越小 ,則越大,導曲線半徑越大,道岔全長越長,列車過道岔平穩且過岔速度越高;越小,則相反。
常用道岔有關指標。
道岔號數(N) | 轍叉角(α) |
導曲線半徑 (m) |
道岔全長 (m) |
側向允許通過速度(km/h) |
9 | 6°20′25″ | 180 | 28.848 | 30 |
12 | 4°45′49″ | 330 | 36.815 | 45 |
18 | 3°10′12.5″ | 800 | 54.00 | 80 |
道岔全長:102.4 m
側向過岔速度:140 km/h
直向過岔速度:200 km/h
前后共有9臺轉轍機械(夾軌6臺,心軌3臺)
二、其他類型道岔與交叉設備
1.對稱道岔/雙開道岔
道岔銜接的兩條線路各自向兩側分岔。
2.三開道岔
可以同時銜接三條線路。
3.交分道岔
四組單開道岔和一副菱形交叉設備的結合體。
4.交叉設備
只有轍叉而無轉轍器部分,機車車輛通過交叉設備時,只能沿著原來的線路繼續運行而不能轉線。
由四副單開道岔和一組菱形交叉設備組合而成。
