GZ系列電磁振動給料機產品概述：
電磁振動給料機用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中,是實行流水作業自動化的必備設備分敞開型和封閉型兩種。還可根據要求生產電機振動給料機、往復式給料機，振動給料斗、及相配套使用的輸送機等振動設備。
電磁振動給料機用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中,是實行流水作業自動化的必備設備分敞開型和封閉型兩種。還可根據要求生產電機振動給料機、往復式給料機，振動給料斗、及相配套使用的輸送機等振動設備。
GZ電磁振動給料機用途
GZ系列電磁振動給料機廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業，用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻連續或定量的給到受料設備中。
GZ電磁振動給料機特點與結構
1.電氣控制采用半波整流電路，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
2.無轉動零部件，不需潤滑，結構簡單，維修方便。
3.物料是微拋運動，料槽磨損小。
4.采用合金鋼板制成的料槽，可適用輸送高溫磨損嚴重及有腐蝕性的物料等。
GZ電磁振動給料機類型
基本型、上振型、封閉型、輕槽型、平槽型、寬槽型
GZ電磁振動給料機型號
料倉下料溜咀敞口型配置圖
料倉下料溜咀封閉型配置圖

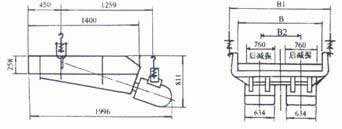

主機基本型、平槽型、平槽型外形尺寸圖

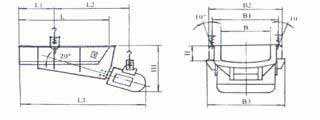

主機封閉型外形尺寸圖
主機寬槽型外形尺寸圖
2.無轉動零部件，不需潤滑，結構簡單，維修方便。
3.物料是微拋運動，料槽磨損小。
4.采用合金鋼板制成的料槽，可適用輸送高溫磨損嚴重及有腐蝕性的物料等。
GZ電磁振動給料機類型
基本型、上振型、封閉型、輕槽型、平槽型、寬槽型
GZ電磁振動給料機型號
基本型 GZ1 GZ2 GZ3 GZ4 GZ5 GZ6 GZ7 GZ8 GZ9 GZ10 GZ11
上振型 GZ3S GZ4S GZ5S GZ6S GZ7S GZ8S
封閉型 GZ1F GZ2F GZ3F GZ4F GZ5F GZ6F
輕槽型 GZ5Q GZ6Q GZ7Q GZ8Q
平槽型 GZ5P GZ6P GZ7P
寬槽型 GZ5K1 GZ5K2 GZ5K3 GZ5K4
料倉下料溜咀敞口型配置圖
料倉下料溜咀封閉型配置圖
主機基本型、平槽型、平槽型外形尺寸圖
主機封閉型外形尺寸圖
主機寬槽型外形尺寸圖
GZ電磁振動給料機主要技術參數
主要技術參數
注：若物料濕度大于8%，粒度小于30目，產量會明顯下降；粘性物料難以輸送。
主機選型
料倉下料溜咀的配置參數
主機基本型、輕槽型、平槽型外形尺寸參數
主機上振型外形尺寸參數
主機封閉型外形尺寸參數
封閉性進出料口參數
主機寬槽型外形尺寸參數
配套控制箱
|
類 型 |
型號 | GZ1 | 給料粒度≤mm |
雙振幅 mm |
振動頻率 （次/分） |
額定電壓（V） | 額定電流（A） | 有功功率（KW） | 重量 | ||
| 水平 | -10° | 工作電流 | 表示電流 | ||||||||
|
基 本 型 |
GZ1 | 5 | 7 | 50 | 1.75 | 3000 | AC220 | 1.34 | 1.0 | 0.06 | 77 |
| GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 151 | ||||
| GZ3 | 25 | 35 | 75 | 4.6 | 3.8 | 0.20 | 233 | ||||
| GZ4 | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | 460 | ||||
| GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6 | 150 | 210 | 200 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1271 | ||
| GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | ||||
| GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | ||||
| GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | ||||
| GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | ||||
| GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
|
上 振 型 |
GZ3S | 25 | 35 | 75 | 1.75 | AC220 | 4.6 | 3.8 | 0.20 | 242 | |
| GZ4S | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | 457 | ||||
| GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | ||||
| GZ6S | 150 | 210 | 200 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1246 | ||
| GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | ||||
| GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | ||||
|
封 閉 型 |
GZ1F | 4 | 5.6 | 40 | 1.75 | AC220 | 1.34 | 1.0 | 0.06 | 78 | |
| GZ2F | 8 | 11.2 | 40 | 3.0 | 2.3 | 0.15 | 154 | ||||
| GZ3F | 20 | 28 | 60 | 4.6 | 3.8 | 0.20 | 247 | ||||
| GZ4F | 40 | 50 | 60 | 8.4 | 7.0 | 0.45 | 464 | ||||
| GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6F | 120 | 168 | 80 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1278 | ||
|
輕 槽 型 |
GZ5Q | 100 | 140 | 200 | 1.75 | AC220 | 12.7 | 10.6 | 0.65 | 653 | |
| GZ6Q | 150 | 200 | 250 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1326 | ||
| GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | ||||
| GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | ||||
|
平 槽 型 |
GZ5P | 50 | 140 | 100 | 1.75 | AC220 | 12.7 | 10.6 | 0.65 | 633 | |
| GZ6P | 75 | 210 | 300 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1238 | ||
| GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | ||||
|
寬 槽 型 |
GZ5K1 | 200 | 100 | 1.5 | AC220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | ||
| GZ5K2 | 240 | 100 | 1343 | ||||||||
| GZ5K3 | 270 | 100 | 1376 | ||||||||
| GZ5K4 | 300 | 100 | 1408 | ||||||||
注：若物料濕度大于8%，粒度小于30目，產量會明顯下降；粘性物料難以輸送。
主機選型
| 分類 | 型號規格 | 使用范圍 |
|
基本型 (下振型) |
GZ1-11 | 適應無特殊要求的物料輸送 |
| 上振型 | GZ3S-8S | 用于配置空間不夠，振動器設在基本型180°相對位置上。 |
| 封閉型 | GZ1F-6F | 用于易碎顆粒狀物料，防止粉塵飛揚 |
| 輕槽型 | GZ5Q-8Q | 輸送輕物料 |
| 平槽型 | GZ5P-7P | |
| 寬槽型 | GZ5K1-K4 | 適用于選煤，亦可用于向篩分設備給料。 |
料倉下料溜咀的配置參數
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
|
GZ1
|
20
|
＜50
|
＜20
|
150
|
70
|
20
|
|
GZ2
|
20
|
＜65
|
＜20
|
150
|
100
|
30
|
|
GZ3
|
20
|
＜90
|
＜30
|
250
|
120
|
40
|
|
GZ4
|
30
|
＜110
|
＜40
|
250
|
160
|
40
|
|
GZ5
|
30
|
＜150
|
＜40
|
350
|
200
|
50
|
主機基本型、輕槽型、平槽型外形尺寸參數
|
形式
|
型號
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
B
|
B1
|
B2
|
B3
|
|
基
本型 |
GZ1
|
600
|
209
|
550
|
910
|
100
|
360
|
200
|
280
|
340
|
376
|
|
GZ2
|
800
|
310
|
660
|
1175
|
120
|
450
|
300
|
388
|
458
|
508
|
|
|
GZ3
|
900
|
311
|
790
|
1325
|
150
|
520
|
400
|
496
|
542
|
578
|
|
|
GZ4
|
1100
|
413
|
965
|
1615
|
200
|
645
|
500
|
620
|
686
|
762
|
|
|
GZ5
|
1200
|
463
|
1050
|
1815
|
250
|
765
|
700
|
850
|
761
|
840
|
|
|
GZ6
|
1600
|
400
|
1470
|
2400
|
250
|
1030
|
900
|
720
|
1032
|
1092
|
|
|
GZ7
|
1800
|
650
|
1465
|
2800
|
250
|
1130
|
1100
|
840
|
1257
|
1332
|
|
|
GZ8
|
2200
|
750
|
1800
|
3300
|
300
|
1343
|
1300
|
1000
|
1471
|
1556
|
|
|
GZ9
|
2400
|
800
|
2000
|
3515
|
300
|
1440
|
1500
|
1010
|
1676
|
1776
|
|
|
輕
槽型 |
GZ5Q
|
1600
|
488
|
1414
|
2189
|
250
|
644
|
900
|
1042
|
761
|
1104
|
|
GZ6Q
|
1800
|
650
|
1406
|
2610
|
250
|
1066
|
1100
|
1257
|
720
|
1192
|
|
|
GZ7Q
|
2200
|
750
|
1738
|
3150
|
300
|
1240
|
1300
|
1467
|
840
|
1635
|
|
|
GZ8Q
|
2400
|
800
|
1906
|
3464
|
300
|
1360
|
1500
|
1672
|
1000
|
1866
|
|
|
平
槽型 |
GZ5P
|
1200
|
388
|
1140
|
1815
|
250
|
647
|
900
|
1040
|
761
|
1202
|
|
GZ6P
|
1400
|
450
|
1233
|
2366
|
250
|
1030
|
1100
|
1232
|
720
|
1292
|
|
|
GZ7P
|
1600
|
500
|
1440
|
2574
|
250
|
1089
|
1300
|
1457
|
840
|
1532
|
主機上振型外形尺寸參數
|
型式
|
型號
|
L
|
L1
|
L2
|
L3
|
L4
|
H1
|
H2
|
H3
|
B
|
B1
|
B2
|
|
上
振型 |
GZ3S
|
1730
|
1030
|
360
|
1000
|
100
|
690
|
340
|
89
|
400
|
490
|
518
|
|
GZ3S
|
2020
|
1220
|
410
|
1100
|
120
|
865
|
400
|
110
|
500
|
620
|
586
|
|
|
GZ3S
|
2260
|
1330
|
465
|
1200
|
120
|
960
|
420
|
129
|
700
|
845
|
761
|
|
|
GZ3S
|
2900
|
1640
|
650
|
1600
|
150
|
1345
|
790
|
145
|
900
|
1020
|
720
|
|
|
GZ3S
|
3230
|
1800
|
750
|
1800
|
150
|
1570
|
910
|
161
|
1100
|
1233
|
840
|
|
|
GZ3S
|
4080
|
2330
|
850
|
2200
|
180
|
1980
|
1040
|
203
|
1300
|
1426
|
930
|
主機封閉型外形尺寸參數
|
型式
|
型號
|
L
|
L1
|
L2
|
L3
|
H1
|
H
|
B1
|
B2
|
B
|
|
封
閉型 |
GZ1F
|
600
|
246
|
716
|
1064
|
410
|
108
|
250
|
340
|
357
|
|
GZ2F
|
800
|
288
|
903
|
1402
|
520
|
135
|
358
|
458
|
517
|
|
|
GZ3F
|
1000
|
300
|
1082
|
1695
|
620
|
170
|
464
|
527
|
585
|
|
|
GZ4F
|
1100
|
451
|
1306
|
1940
|
750
|
208
|
574
|
686
|
762
|
|
|
GZ5F
|
1200
|
528
|
1483
|
2190
|
893
|
255
|
784
|
761
|
868
|
|
|
GZ6F
|
1600
|
584
|
1684
|
2835
|
1200
|
265
|
949
|
720
|
1120
|
封閉性進出料口參數
|
型號
|
A1
|
A2
|
A3
|
B1
|
B2
|
B3
|
n-ΦD
|
|
GZ1F
|
174
|
2×77
|
120
|
254
|
3×78
|
200
|
10-Φ7
|
|
GZ2F
|
224
|
2×99
|
160
|
346
|
3×112
|
300
|
10-Φ11
|
|
GZ3F
|
286
|
2×126
|
200
|
486
|
3×152
|
400
|
10-Φ11
|
|
GZ4F
|
318
|
2×139
|
220
|
598
|
5×112
|
500
|
10-Φ13
|
|
GZ5F
|
348
|
2×154
|
240
|
808
|
6×128
|
700
|
10-Φ13
|
|
GZ6F
|
388
|
2×174
|
280
|
1008
|
6×178
|
900
|
16-Φ13
|
主機寬槽型外形尺寸參數
|
型式
|
型號
|
B
|
B1
|
B2
|
B3
|
|
寬
槽型 |
GZ5K1
|
1600
|
1750
|
900
|
1872
|
|
GZ5K2
|
1900
|
2050
|
1000
|
2175
|
|
|
GZ5K3
|
2200
|
2350
|
1200
|
2475
|
|
|
GZ5K4
|
2500
|
2650
|
1400
|
2772
|
配套控制箱
| 給料機型號 | 普通控制箱型號 | 給料機型號 | 普通控制箱型號 |
| GZ1 | XKZ-5G2 | GZ6,GZ7 | XKZ-50G3 |
| GZ2,GZ3 | XKZ-10G2 | GZ8,GZ9 | XKZ-200G3 |
| GZ4,GZ5 | XKZ-20G2 | GZ10,GZ11 | |
| GZ5K(1-4) | XKZ-50G2 |
GZ型電磁振動給料機設備選型注意事項：
1.主機選型：
| 類? 型 | 生產率計算容量（t/m3） | 用途 |
| 基本型 | 1.6 | 無特殊要求的物料給料 |
| 上振型 | 1.6 | 配置空間不夠的情況下安裝使用，其它與基本型相同 |
| 封閉型 | 1.6 | 易碎顆粒、粉塵較大及揮發性物料給料 |
| 輕槽型 | 1.0 | 比重較小的輕物料給料 |
| 平槽型 | 安配煤條件給出 | 薄料層均勻給料 |
| 寬槽型 | 按配煤條件給出 | 主要用于選煤，亦可用于向篩分設備給料 |
對有特殊要求、特殊規格的產品，我公司可專門設計制造。
2.配套控制箱
GZ系列電磁振動給料機配套控制箱具有手動控制和自動控制兩種功能。自動控制信號為0～5V或～20mA?？刂葡浠倦娐凡捎孟冗M(jìn)的移相觸發器控制固態繼電器作為主回路整流控制原件，可靠性好、壽命長，是一種新型控制電路?？刂葡浞譃閽焓脚c臺式兩種，訂貨時請注明。
