DW外注式單體液壓支柱說明書

DW外注式單體液壓支柱|外注式單體液壓支柱型號


發布時間:2019-06-26 06:27:07人氣:913
DW型外注式單體液壓支柱
DW型外注式單體液壓支柱與HDJA或HDJC金屬頂梁配合,用于煤礦井下回采工作面頂板支護,亦可用于綜采綜放工作面端頭支護或臨時支護。工作介質采用含M10乳化油2%的乳化液。
1、用途:
DW型外注式單體液壓支柱與金屬頂梁配合,供煤礦一般機械化采煤高檔工作面支護頂板用,也可供綜合機械化采煤工作端頭支護用。
外注式單體液壓支柱適用于煤層傾角小于25°的緩傾斜回采工作面。采取一定的安全措施,也可用于傾角25°—35°的回采工作面。
2、產品特點:
DW型外注式單體液壓支柱為恒阻式支柱,具有支撐力強、工作阻力穩定、升柱速度快、工作行程大、結構簡單裝拆方便、便于維護、安全可靠等特點。
3、技術參數:
外注式單體液壓支柱系列規格及主要技術特征
型號
項目
DW35 DW31.5 DW28 DW25 DW22 DW20 DW18 DW16 DW14 DW12 DW10 DW08 DW06
最大高度/mm 3500 3150 2800 2500 2240 2000 1800 1600 1400 1200 1000 800 630
最小高度/mm 2700 2350 2000 1700 1440 1240 1110 1005 900 792 685 578 485
工作行程/mm 800 800 800 800 800 760. 690 595 500 408 315 222 145
額定工作阻力/kN 150 200 250 250 300
額定工作液壓/MPa 19.1 25.5 31.8 31.8 38.2
泵站壓力/ MPa 10-20 15∽20
初撐力/ kN 118∽157 118∽157
閥距底面距離H/ mm 1495 1145 795
底座面積/ cm 113 109
工作介質 含煤10(M10)乳化劑1%∽2%乳化液
支柱重量/kg 有油 87.8 80.4 75 63 60 56 49 45 42 38 33 28 26
無油 82.8 76.4 70 58 55 52 47 43 40 36 32 27 25
注:DW31.5以上支柱,其最大高度和額定工作阻力不匹配,且重量較大,不適宜在全工作面使用。

DW型外注式單體液壓支柱已形成φ100φ110毫米兩大系列。
φ100單體液壓支柱主要技術參數:
型 號 額定工作阻力(KN) 額定工作液壓(MPa) 初撐力(KN) 泵站液壓(MPa) 最大高度 最小高度 工作行程  缸 徑 (mm) 使用工作液  重 量
DW35-20/100 200 25.5 118-157 15-20 3500 2700 800 100 含煤10乳化劑(或含MD10乳化劑)1-2%乳化液 88
DW31.5-20/100 200 25.5 118-157 15-20 3150 2350 800 100 78.8
DW28-25/100 250 31.8 118-157 15-20 2800 2000 800 100 70
DW25-25/100 250 31.8 118-157 15-20 2500 1700 800 100 58
DW22-30/100 300 38.2 118-157 15-20 2240 1440 800 100 55
DW20-30/100 300 38.2 118-157 15-20 2000 1240 760 100 51.8
DW18-30/100 300 38.2 118-157 15-20 1800 1110 690 100 47
DW16-30/100 300 38.2 118-157 15-20 1600 1005 595 100 43.5
DW14-30/100 300 38.2 118-157 15-20 1400 9000 500 100 40
DW12-30/100 300 38.2 118-157 15-20 1200 792 408 100 36.3
DW10-30/100 300 38.2 118-157 15-20 1000 685 315 100 32
DW08-30/100 300 38.2 118-157 15-20 800 578 222 100 28.2
DW06-30/100 300 38.2 118-157 15-20 630 485 145 100 25.1

φ110單體液壓支柱主要技術參數:
型 號 額定工作阻力(KN) 額定工作液壓(MPa) 初撐力(KN) 泵站液壓(MPa) 最大高度 最小高度 工作行程  缸 徑 (mm) 使用工作液  重 量
DW45-25/110 250 26.3.1 143-190 15-20 4500 3216 1284 110 含煤10乳化劑(或含MD10乳化劑)1-2%乳化液 138.0
DW40-25/110 250 26.3 143-190 15-20 4000 2966 1034 110 126.0
DW35-30/110 300 31.6 143-190 15-20 3500 2620 880 110 113.0
DW31.5-30/110 300 31.6 143-190 15-20 3150 2270 880 110 103.0
DW28-30/110 300 31.6 143-190 15-20 2800 1920 880 110 95.0
DW25-40/110 400 42.1 143-190 15-20 2500 1629 871 110 81.8
DW22-40/110 400 42.1 143-190 15-20 2240 1369 871 110 76.6
DW20-40/110 400 42.1 143-190 15-20 2000 1247 753 110 70.8
DW18-40/110 400 42.1 143-190 15-20 1800 1122 678 110 65.0
DW16-40/110 400 42.1 143-190 15-20 1600 1016 584 110 59.5
DW14-40/110 400 42.1 143-190 15-20 1400 910 490 110 54.5
DW12-40/110 400 42.1 143-190 15-20 1200 803 397 110 , 49.0,
DW10-40/110 400 42.1 143-190 15-20 1000 696 304 110 44.0
DW08-40/110 400 42.1 143-190 15-20 800 588 212 110 38.8
DW06-40/110 400 42.1 143-190 15-20 630 495 135 110 34.2
DW35-200/100L 200 20.8 190 15-20 3500 2500 1000 110   131.0
DW38-200/100L 200 20.8 190 15-20 3800 2800 1000 110   139.0
DW40-200/100L 200 20.8 190 15-20 4000 3000 1000 110   144.8
DW42-200/100L 200 20.8 190 15-20 4200 3200 1000 110   150.4
DW45-200/100L 200 20.8 190 15-20 4500 3500 1000 110   158.6

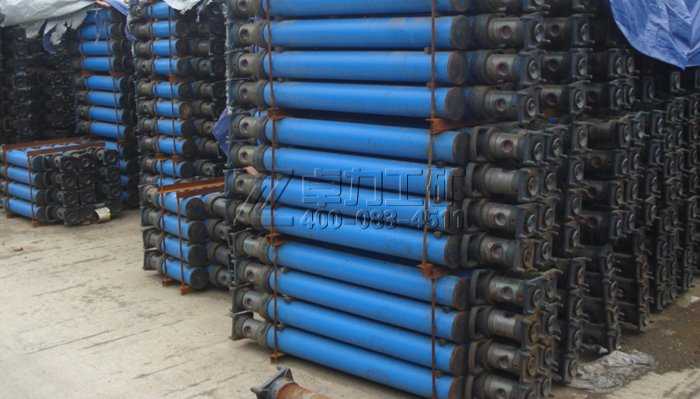

DW系列外注式單體液壓支柱

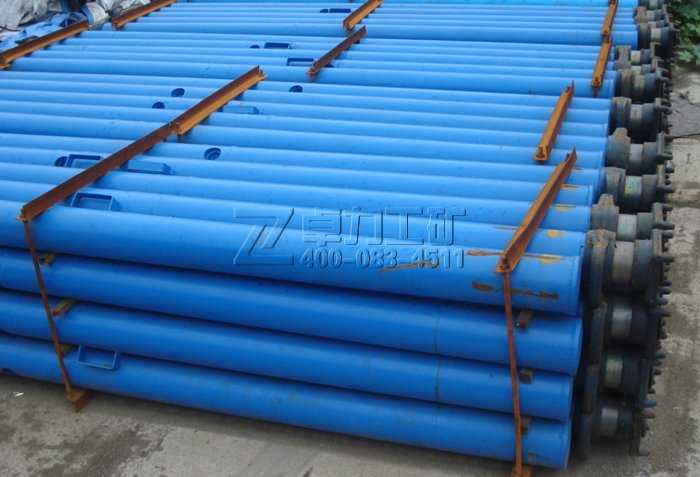

DW系列外注式單體液壓支柱

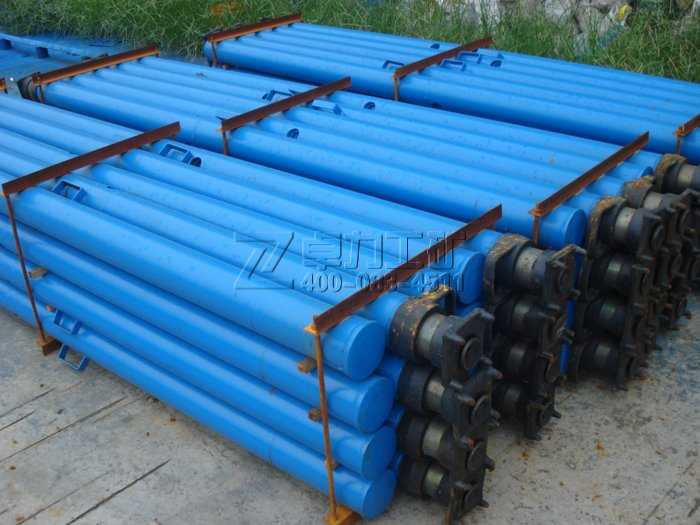

DW系列外注式單體液壓支柱

DW系列外注式單體液壓支柱全優的質量 全心的服務 為您提供卓越的產品!熱線:18953724511

卓力工礦是國內知名DW外注式單體液壓支柱生產廠家,有豐富的經驗為客戶提供高品質的DW外注式單體液壓支柱及完善的售后服務,如果您想了解最新DW外注式單體液壓支柱價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!

常見問題:DW外注式單體液壓支柱發貨時間? DW外注式單體液壓支柱售后保障? DW外注式單體液壓支柱訂貨需要提供什么信息?


產品標簽:DW外注式單體液壓支柱| 外注式單體液壓支柱型號
