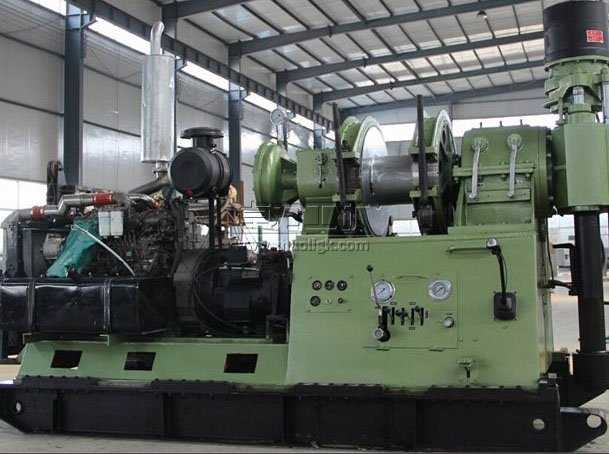

XY系列立軸/轉盤式鉆機適用范圍
主要適用于以合金和金剛石為主的大小口徑的巖心鉆探;
金屬、非金屬固體礦藏勘探;
淺層石油和天然氣開釆;
地?zé)峋碧剑?br /> 礦山坑道通風、排水以及大口徑基礎樁工程施工等。
XY系列立軸/轉盤式鉆機主要特點
1、采用汽車變速箱和離合器,汽車專用軟軸變擋機構,輕盈敏捷,具有合理的轉速范圍及級數,性能穩定,零部件通 用性好。
2、轉盤輸出扭矩大(XY-8M扭矩50000N•m/XY-44M扭矩32000N•m)。
3、釆用雙聯齒輪泵供油,實現液壓分流合流,功率消耗少,工作穩定,公司專利強制潤滑機構及液壓系統風冷器,避免高轉速高負荷狀態下部件發熱,提高液壓系統工作效率及液壓元件壽命。
4、立軸與轉向器釆用十字軸萬向節連接,連接安裝簡單,使用可靠。
5、既可作為傳統的立軸式鉆機使用,又可作為轉盤式鉆機使用,是中深孔鉆進和適應我國目前中深孔勘探工作之優選設備。
XY立軸/轉盤式巖芯鉆機主要技術參數Spindle / rotary core drilling rig main technical parameters | |||
型號Model | XY-44M | XY-8M | |
鉆孔深度Drilling depth(m) | 300-1400 | 500-3000 | |
立軸轉速 Spindle Speed (r/min) |
正轉 Forward |
60/96/166/272/379/481/ 183/269/514/835/1164/1476 |
110/157/222/309/445/640/905/1256 |
反轉 Reverse | 63/198 | 110 | |
轉盤轉速 Rotary Table Speed (r/min) |
正轉Forward | 15-369 | 28-314 |
反轉 Reverse | 16/49 | 28 | |
轉盤通孔直徑Spindle inner diameter (mm) | 450 | 530 | |
轉盤最大回轉扭矩MAX torque(N•m) | 32000 | 50000 | |
立軸行程Spindle stroke (mm) | 600 | 1000 | |
鉆機移動行程Machine displacement (mm) | 460 | 530 | |
單繩最大提升力Max pull force of one rope(KN) | 45 | 150 | |
卷筒最大容繩Roll capacity (in) | 120 | 120 | |
鋼絲繩規格Rope dia. (ram) | 18.5 | 21.5 | |
卷?yè)P(yáng)機提升速度Pull speed (m/s) | 0. 7-2. 68 | 0. 71-8.19 | |
電動機功率motor power (kW) | Y225S-4/37 | Y280S-4/75 | |
柴油機功率Diesel power (kW) | CA4110/81 | YC6A240-33/177 | |
鉆機外形尺寸Working dimension (mm) | 4200x1043x2400 | 5185x1455x3140 | |
鉆機質量Weight of machine (kg) | 6500 | 9500 |
