頂驅動力頭主軸通徑大,適用泥漿鉆進、空氣鉆進、空氣泡沫鉆進等多種施工工藝,滿足不同地層的鉆井需求。
XSC系列車載式深井鉆機技術特點:
路況自適應智能全地面越野底盤
-多橋轉向智能控制,多種轉向模式,轉向靈活,轉彎直徑小;
-油氣懸掛,行駛平順性好,通過能力強,適應泥濘、沙地、雪地、山地等惡劣路況行駛。
全液壓頂驅動力頭
-輸出端配置浮動裝置,有效減輕鉆桿螺紋磨損,提高鉆桿適應壽命;
-主軸通經大,排渣能力強,尤其適用反循環施工。
給進系統
-工作時可完全伸出,行程大,適用長鉆桿、套管作業。行駛時縮回,有效減少運輸尺寸;
-采用油缸一鋼絲繩倍速給進系統,并設計有慢速進給模式。鉆進時慢速給進,確保鉆井順利。起下鉆時,快速提升,減少輔助時間,效率更高。
便捷的換桿機構
-可選配獨立自動換桿系統,與可翹起的頂驅動力頭配合使用,實現上卸鉆桿全自動化,減少現場工人數量及勞動強度。
先進、高效的液壓控制系統
-自主開發的負載敏感控制系統,可根據負載需要,給執行機構相應的流量和壓力,高效節能;
-主要動作采用比例控制,調速方便,啟動和停止無沖擊,控制精度高。
高效大扭矩上卸扣裝置
-可快速實現鉆具的上卸扣作業,與動力卡瓦配合使用,拆卸鉆桿無需人工輔助,降低工人勞動強度。
舒適的操作室
-大提升力鉆機采用封閉式操作室,有效隔離現場噪音、粉塵等,極大改善操作環境;
-內部集約化操作平臺,考慮人體工程學原理進行設計,觀察方便、操作舒適。

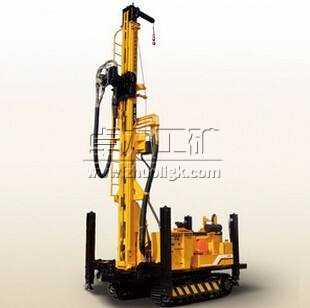

XSL系列履帶式水井鉆機技術特點:
成熟可靠的液壓頂驅動力頭,承載能力大,密封效果好。
間隙可調式伸縮鉆桅,能夠滿足長套管施工要求,工作效率高。
獨有的液壓匹配技術,系統效率高。
集成可視化加減壓進給系統,根據鉆深可精細調節鉆進壓力。
配置四個液壓高支腿,實現鉆機快速調平,不需吊裝。
旋開式定心器,工作時提供廣闊的作業空間。
XSL系列履帶式水井鉆機參數表
參數項 | 單位 | XSL3/160 | XSL5/260 | XSL7/350 | |
鉆進能力 | 鉆深 | m | 300(Φ89) | 500(Φ89) | 700(Φ102) |
最大通過直徑 | mm | Φ254 | Φ400 | Φ500 | |
給進系統 | 最大提升力 | KN | 160 | 260 | 350 |
最大進給力 | KN | 80 | 120 | 150 | |
快速提升速度 | m/min | 32 | 30 | 32 | |
快速下放速度 | m/min | 60 | 60 | 60 | |
行程 | Mm | 3800 | 6600 | 7000 | |
頂驅動力頭 | 最大扭矩 | N·m | 6600/3300 | 9200/4600 | 1220/6100 |
最高轉速 | r/min | 95/190 | 95/190 | 180/90 | |
主軸通徑 | mm | Φ45 | Φ55 | Φ55 | |
主軸浮動行程 | mm | / | / | / | |
最大翹起角度 | ° | / | / | / | |
上車發動機 | 型號 | / |
YUCHAI YC4A125-T30 |
CUMMINS QSB5.9-C150 |
CUMMINS QSB5.9-C210 |
額定功率 | Kw | 92 | 113 | 154 | |
主卷揚 | 最大提升力 | Kn | / | / | 30(選配) |
工具卷揚 | 最大提升力 | Kn | 15 | 15 | 15 |
卸扣裝置 | 最大卸扣扭矩 | N·m | 18000 | 36000 | 36000 |
夾持范圍 | Mm | 定制 | 定制 | 定制 | |
泥漿泵 | 最大排量 | L/min | / | / | / |
最大壓力 | Mpa | / | / | / | |
泡沫泵 | 最大排量 | L/min | 35(選配) | 35(選配) | 35(選配) |
最大壓力 | Mpa | 4(選配) | 4(選配) | 4(選配) | |
管匯 | 通徑 | Mm | Φ55 | Φ55 | Φ55 |
最大壓力 | Mpa | 8 | 8 | 8 | |
底盤 | 驅動形式 | / | 履帶底盤 | 履帶底盤 | 履帶底盤 |
發動機額定功率 | Kw | / | / | / | |
最高行駛速度 | Km/h | 2.4 | 2 | 3 | |
最大爬坡度 | % | 39 | 39 | 39 | |
工作尺寸 | mm | 3980*3130*6500 | 4400*3200*9300 | 5150*3250*10500 | |
運輸尺寸 | mm | 4450(3980)*1800*2400 | 5950*2100*2630 | 6400*2250*2860 | |
整機重量 | t | 9 | 12.5 | 14 |
