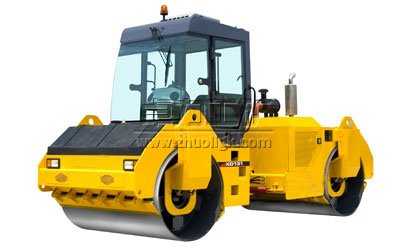

雙鋼輪振動壓路機是適用于道路及其他大型鋪路工程; 工作重量在7噸至15噸之間的設備。
主要特點
雙鋼輪振動壓路機采用鉸接式車架、液壓行走、液壓振動、全液壓轉向系統。具有兩種振頻、兩級振幅,可適應于不同厚度鋪層和各種材料的壓實。
采用進口液壓泵、液壓馬達、振動軸承,保證了整機的可靠性。車架及機罩采用優化設計,保養和維修方便。
具有三級減振,駕駛室采用密封隔音措施,駕駛更加舒適。
雙鋼輪,高頻率;
非比尋常的壓實效率;
自動起振系統;
專利設計的振動步頻表;
獨特的噴水系統。
運行重l量:11 300 kg
鋼輪寬度 :2000 mm
振動頻率:42HZ/63.3HZ
噴水系統
單體水箱設計使加水更為便捷, 水箱內置使操作員工作視野不受阻擋。
獨有的雙泵交互工作噴水系統,三重水過濾,無極可調噴灑設定,延長使用壽命,節省水耗。
振動系統
卡特彼勒專利設計的豆莢形偏心配重,具有高振幅和高頻率的特點,極大提高壓實效率,3000工作小時超長的鋼輪油更換間隔,減少維護保養時間
五振幅、雙頻雙幅及雙頻四振幅多種振動系統選擇,提供機器應用的多樣性
ASC自動速度控制系統
ASC自動速度控制系統,可預設機器工作速度和振動沖擊間隔,使機器保持勻速和一致的振動沖擊間隔,實現良好的壓實效果
卡特彼勒3054C發動機
3054C四缸水冷旋輪增壓柴油機,動力性好可靠性高,符合美國第二階段和歐洲排放要求
發動機液壓系統裝有POR壓力超調裝置,可大幅度降低油耗。
人機工程設計操作平臺
寬大的多位置操作平臺設計,9種旋轉和7種滑動位置,最大程度擴大操作員的工作視野。
機架結構設計
50/50前后鋼輪折彎叉式支撐中間鉸接結構,使整機更為機動靈活。
鋼輪折彎叉式支撐結構提高輪側通過距離,方便對路緣及障礙物貼邊壓實。
操作臺位于機器中央,使操作員更好觀察鋼輪表面及邊緣情況使壓實更為標準。
易于維修
發動機及液壓系統通過垂直開啟的機器后部機罩接近,位于機器后部遠離操作平臺方便日常維護保養
振動單元密封實際使振動軸軸承油的更換周期達3年或3000工作小時
振動輪的結構組成
振動輪既作為工作輪又作為行走輪,是鋼輪壓路機重要部件之一,主要由振動鋼輪、激振機構、減振系統和行走機構等4大部分組成。
振動鋼輪的重量占振動重量(參加振動重量)的80%左右,由鋼輪鋼圈、輻板等焊接、加工而成,要求抗變形、耐磨,需具有一定的剛度、強度和圓度,滿足路基、路面平整度、強度等壓實要求。目前比較常見的結構形式有焊接碟形板式和可拆裝箱式(也叫獨立激振室)。重型鋼輪壓路機上目前可拆裝箱式應用較多,因該結構油室內的清潔度以及軸承孔的同軸度更容易控制。
激振機構由振動軸、振動軸承、固定和活動偏心塊等零件組成,安裝在由法蘭盤組成的振動室內(法蘭盤用螺栓固定在鋼輪輻板上),重型鋼輪壓路機一般有相同的兩個振動室和兩個激振機構,激振旋轉中心與振動輪回轉軸線重合,振動馬達帶動左、右振動軸同步旋轉,左、右振動軸上的偏心塊旋轉時產生離心力即激振力,與前機架一起作用在振動輪上對壓實對象進行壓實。
減振系統由多個減振器構成,用于振動輪與機架或振動輪與驅動板的隔振減振連接,根據驅動形式和受力方式的不同,形狀有圓形和方形之分,一般驅動端采用圓形減振器,非驅動端采用方形減振器,通過減振系統可以濾去96%以上的振動。
行走機構由行走軸承、軸承座、軸承蓋、左右連接架、減速器等組成,與后輪一起實現整車的行走功能。
結構性能要求
壓實性能
壓實性能為鋼輪壓路機的基礎功能,反映了工程最終作業效果,包括平整度、壓實度、均勻性等。與其他類型壓路機相比,鋼輪壓路機多用于瀝青路面的面層壓實施工,壓實度有著十分嚴格的要求。如果雙鋼輪壓路機壓實性能存在缺陷,勢必會對最終施工效果產生影響。例如壓實作業中,集料碾壓不均勻或者集料破裂,而降低路面平整度,影響后期行車安全性與舒適性,同時還容易出現擁包、松散、推移等質量病害。利用雙鋼輪壓路機對薄層路面或者橋面鋪裝作業時,會產生較大的沖擊。損壞表層集料從而出現壓碎現象,嚴重破壞集料級配特性,尤其是對于特殊結構混合料、集料影響更為明顯。為保證壓實效果,需要保證壓路機具有良好的壓實性能,且按照專業標準進行操作。根據壓路機自身結構特點,設定工作參數,包括碾壓溫度、運行速度、鋪層厚度等,避免因振動沖擊間隔或減振性能設置不當出現諧振和拍振問題,影響路面平整度。 [2]
工作參數
想要充分發揮鋼輪壓路機的功能,必須提前設定工作參數,包括工作質量取值、振動參數、行駛速度等。①碾壓速度對作業效率和壓實效果有著關鍵影響,應在保證壓實效果的同時,提高工作效率。采用較低碾壓速度,可以向鋪層材料傳遞較大能量,影響施工材料結構。但是也會造成攤鋪?zhàn)鳂I(yè)無法持續進行,降低壓實質量。而較高碾壓速度雖然可以提高作業效率,但容易出現物料推移問題,降低壓實平整度;②振幅與頻率的設置是否合理決定了壓路機壓實性能,面對不同壓實材料物力性能間的差異,需要調整壓路機振幅和頻率,避免取值過低影響壓實效果,以及振幅和振動輪振動加速度過大,而對壓路機結構性能和壓實效果產生不良影響。一般雙鋼輪壓路機振動頻率要保持不變,減少因頻率變化造成的加速度改變,提高壓實質量。
動力性能
鋼輪壓路機爬坡能力與牽引力為動力性能的關鍵指標,其反映了壓路機在面對不同工況時正常行駛能力的表征,也代表了壓路機驅動特性。利用鋼輪壓路機作業時,需要控制好平整度,因此其最大牽引力匹配方式與其他類型壓路機有著很大差異。如果根據地面附著系數來確定最大牽引力,則壓路機便會具有較強的驅動力和制動性能。但是如果在作業過程中出現停車減速情況,很容易造成鋼輪滑移,而影響壓實效果。因此雙鋼輪壓路機最大牽引力一般應由系統最大驅動力決定,大小以滿足正常作業需求即可,且爬坡能力可以滿足平整度要求最為適宜。
操作規程
1、作業時,鋼輪壓路機應先起步后才能起震,內燃機應先至于中速,然后再調制高速。
2、變速與換向時應先停機,變速時應降低內燃機轉速。
3、嚴禁壓路機在堅實的地面上進行振動。
4、碾壓松軟路基時,應先在不振動的情況下碾壓1~2遍,然后再振動碾壓。
5、碾壓時、振動頻率應保持一致。對可調整的振動壓路機,應先調好振動頻率后再作業,不得在沒有起震情況下調整振動頻率。
6、換向離合器、起震離合器和制動器的調整,應在主離合器脫開后進行。
7、上、下坡時,不得使用快速檔。在急轉彎時,包括鉸接式振動壓路機在小轉彎繞圈碾壓時,嚴禁使用快速檔。
8、壓路機在高速行駛時不得接合振動。
9、停機時應先停振,然后將換向機構置于中間位置,變速器置于空檔,最后拉起手制動操縱桿,內燃機怠速運轉數分鐘后熄火。
