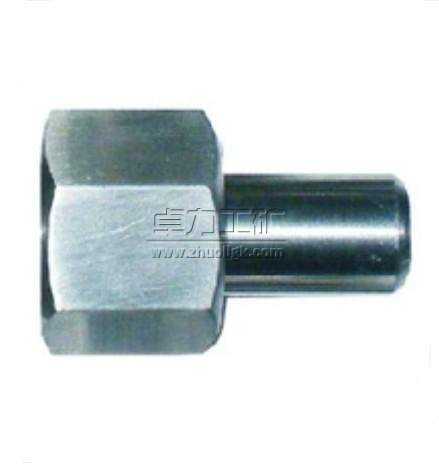

中文名 壓力表接頭
用 途 連接被測量介質的設備與壓力表之間的連接體
接 頭 焊接式、擴管、三通接頭
尺 寸 壓力表表接頭國家標準規定尺寸
壓力表表接頭材質
1．碳鋼：用于一般介質測量系統或者氨用壓力測量系列;
2．不銹鋼：一般有304SS、316SS、316L、鈦材、蒙乃爾等.
壓力表表接頭國家標準規定尺寸
螺紋尺寸表
常用規格
壓力表接頭螺紋規格與壓力表表盤直徑有一定的關聯關系，國內目前常用的壓力表接頭規格如下：
壓力表接頭螺紋尺寸：公制螺紋:Ma*b ，英制螺紋:G*″，美制螺紋: *″NPT（電磁流量計）(壓力變送器)
壓力表接頭螺紋專業術語：
螺距是兩條螺紋之間的距離。
牙尖角是螺紋尖角的度數。
壓力表接頭螺紋
1. 公制：
M20×1.5
“20”代表接頭有螺紋處的直徑是20mm；
“1.5”代表螺牙和螺牙之間的距離為1.5mm；
“M”代表牙尖角為60°的管螺紋；
在一般情況下：
φ40的連接螺紋尺寸為M10×1；
φ60的連接螺紋尺寸為M14×1.5。
φ100、φ150的連接螺紋尺寸為M20×1.5；
2. 英制：
G1/2″
“″”代表英寸1″=25.4mm
“G”代表牙尖角為55°的非自密封管螺紋
“1/2”為連接管道的直徑大小一般有：G1/2”
一般情況下，φ100、φ150使用此螺紋G1/4”，φ60使用此螺紋G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角為55°的非自密封錐管螺紋。 [2]
美制：1/2″NPT “NPT”代表牙尖角為60°的自密封椎管螺紋
壓力表接頭螺紋規格與壓力表表盤直徑有一定的關聯關系，國內目前常用的壓力表接頭規格如下：
壓力表接頭螺紋尺寸：公制螺紋:Ma*b ，英制螺紋:G*″，美制螺紋: *″NPT（電磁流量計）(壓力變送器)
壓力表接頭螺紋專業術語：
螺距是兩條螺紋之間的距離。
牙尖角是螺紋尖角的度數。
壓力表接頭螺紋
1. 公制：
M20×1.5
“20”代表接頭有螺紋處的直徑是20mm；
“1.5”代表螺牙和螺牙之間的距離為1.5mm；
“M”代表牙尖角為60°的管螺紋；
在一般情況下：
φ40的連接螺紋尺寸為M10×1；
φ60的連接螺紋尺寸為M14×1.5。
φ100、φ150的連接螺紋尺寸為M20×1.5；
2. 英制：
G1/2″
“″”代表英寸1″=25.4mm
“G”代表牙尖角為55°的非自密封管螺紋
“1/2”為連接管道的直徑大小一般有：G1/2”
一般情況下，φ100、φ150使用此螺紋G1/4”，φ60使用此螺紋G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角為55°的非自密封錐管螺紋。 [2]
美制：1/2″NPT “NPT”代表牙尖角為60°的自密封椎管螺紋
|
型號
|
Y-50
|
Y-60
|
Y-75
|
Y-100
|
Y-150
|
|
|
表盤直徑
|
ф50
|
ф60
|
ф75
|
ф100
|
ф150
|
|
|
常用螺紋
|
公制螺紋
|
M14×1.5
|
M20×1.5
|
|||
|
英制螺紋
|
ZG1/4"
|
ZG3/8"、G3/8"、3/8NPT
|
||||
|
G1/4"
|
ZG1/2"、G1/2"、1/2NPT
|
|||||
|
1/4NPT
|
||||||
