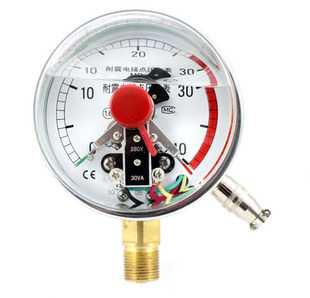

概述
電接點壓力表廣泛應用于石油、化工、冶金、電力、機械等工業部門或機電設備配套中測量無爆炸危險的各種流體介質壓力.
電接點壓力表經與相應的電氣器件(如繼電器及變頻器等)配套使用,即可對被測(控)壓力系統 實現自動控制和發信(報警)的目的。
接液材質
電接點壓力表的材質為：銅合金、304不銹鋼或316不銹鋼。
產品應用
在電接點壓力表裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效的避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以電接點壓力表具有動作可靠、使用壽命長、觸點開關功率較大等優點。
產品種類
鑒于本系列儀表不僅具有設計新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外，而且又具有測控并茂、安裝簡單、維護量小等優點，因此，它是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。
為滿足被測對象的各異(有耐震或耐腐蝕及防爆等要求),可選用符合要求的耐震電接點壓力表或耐腐蝕電接點壓力表及防爆電接點壓力表等。
普通型電接點壓力表適用于測量對銅合金、鐵無腐蝕作用的氣體及液體的壓力。
防腐型電接點壓力表 主要測壓元件及儀表外殼均采用不銹鋼材料設計，適于測量腐蝕性較強的氣體及液體的壓力。
防腐耐震型電接點壓力表通過對表體內充油，利用液體阻尼確保無振動顯示，適用于測量介質強烈脈動及環境震動較大的場所。
防爆型電接點壓力表 適用于環境有爆炸性混合物的危險場所。
結構原理
電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。一般電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，不銹鋼電接點壓力表用于測量對不銹鋼不起腐蝕作用的氣體、液體介質的正負壓力并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警的目的。
電接點壓力表基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
電器原理
以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。
控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖， 其常開觸頭閉合驅動J3，電動機得電運轉。 當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。 如此往復，達到自動控制的目的。

技術參數

表盤直徑	標度范圍(MPa)	精度度等級(%)
￠60	0~100；-0.1~0、-0.1~2.4	2.5
￠100	0~100；-0.1~0、-0.1~2.4	1.6
￠150	0~100；-0.1~0、-0.1~2.4	1.6

注：括號內的精度等級僅供特殊訂貨。

接點電氣參數
最大功率:30W
電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm

安裝方式:
1 ·徑向直接安裝
2 ·軸向直接安裝
3 · 徑向帶前邊直接安裝
4.軸向帶前邊直接安裝

檢定
1.電接點壓力表實際上是壓力表操縱的電路開關，僅是普通壓力表上多了一個電接點信號裝置，因此，對壓力部分的檢定與檢定普通壓力表相同，只是壓力部分檢定合格后，尚需增加對電接點信號裝置的檢定而已。
2.電接點壓力表檢定的步驟
將壓力表裝在校驗器上，用撥針器分別將兩信號接觸指針撥到上限及下限以外，然后進行示值檢定。示值檢定合格后，將上限和下限的信號接觸指針分別定于三個以上不同的檢定點上，緩慢地增加或降低壓力，一直到發出信號的瞬時為止，這時標準壓力表的讀數與信號指針示值間的偏差，不得超過允許基本誤差的絕對值。

常見問題處理
電接點壓力表過早或過晚發生信號：
是觸點位置不正或觸點金屬桿松動。觸點位置不正，將觸點校正垂直到恰當發生信號為止。觸點金屬桿松動，應設法固牢，較輕微者，采用適當放大游絲，增加游絲的反力矩，也有效果。
電接點裝置不發生信號：觸點太臟接觸不良；信號裝置絕緣層受潮；電路不通等；觸點太臟，用砂紙打磨除去污物；絕緣層受潮，用熱風吹干；電路不通，應查找斷路并予以修理。
