系統概述

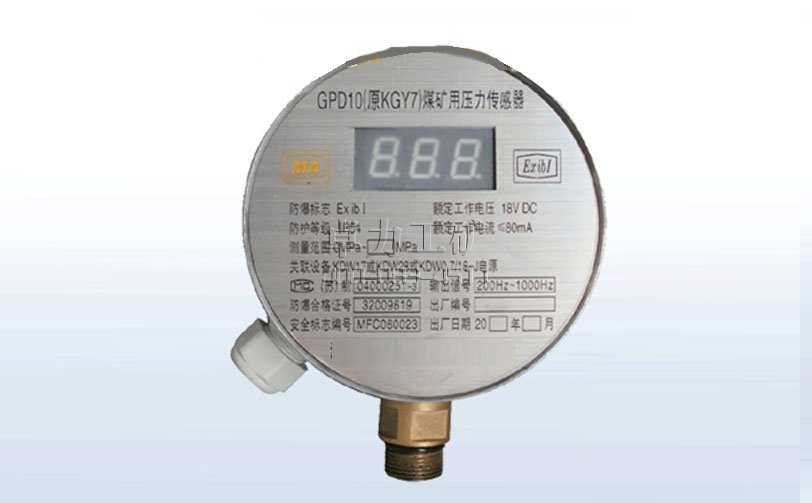

GPD10 （原 KGY7） 煤礦用壓力傳感器(以下簡稱傳感器),屬礦用本質安全型設備,可對壓力容器或管道中的氣體、液體的壓力進行連續監測， 并實時地顯示被測點的表壓值。
GPD10礦用壓力傳感器可以連續自動地將井下差壓轉換成標準電信號輸送給配接設備。傳感器經國家防爆檢驗機關進行聯機檢驗后, 除了和 KJ70N 煤礦監測系統配合使用外還能夠和國 內其它的煤礦監測系統相兼容。

基本功能：在沿線充填管路中，選擇若干個關鍵監測點，安裝管道壓力監測傳感器，用于監測充填體輸送管路沿線的壓力實時在線監測，及早地發現管路堵塞故障或預警管道破損危險，以便采取措施避免事故的發生。

GPD10礦用壓力傳感器型號意義
G  -----產品類型代號：傳感器。
P  -----第一特征代號，壓力；
D  ----- 第二特征代號，電子式；
10 -----主參數，測量范圍：（0~10KPa）；
傳感器的防爆型式為礦用本質安全型，防爆標志為“ExibI Mb”。

GPD10礦用壓力傳感器產品特點
•采用單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。
•實現了紅外遙控調校零點、靈敏度、報警點等功能,使調校方便簡單。
•采用優質開關電源,降低了整機功耗,增加了儀器傳輸距離。
•增加了故障自檢功能,便于使用與維護。
•高強度外殼結構,增強了儀器抗沖擊能力。
•采用進口壓力傳感頭，測量精確，穩定可靠。
•更寬的工作電壓及更小的工作電流。
•標準輸出信號接口方式，與所有的監控系統均可配接使用。
•具有防潮、防水、防沖擊等防護性能及抗電磁兼容能力。
•無需進行同步調整：?jiǎn)纹瑱C(jī)進行數據處理，傳感器顯示數據與輸出完全同步。

GPD10礦用壓力傳感器結構原理
壓力傳感器由不銹鋼殼體（壓敏元件、變送器膠封在不銹鋼外殼內）和外引線組成，結構緊湊，堅固耐用，安裝方便，使用靈活，性能穩定。
壓力傳感器利用壓力變送器作為一次元件將壓力轉換為電信號，電信號再經過放大等處理后傳輸?shù)疥P(guān)聯設備的PLC 的模擬信號端，作為計量控制信號。

使用環境
傳感器在下列環境條件下應能正常工作：
a) 環境溫度：0℃～40℃；
b) 濕度：≤95%RH；
c) 大氣壓力：80 kPa～110 kPa；
d) 無顯著振動和沖擊的場合；
e) 風速：0～8m/s；
f) 煤礦井下有甲烷爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

主要參數
防爆型式：本質安全型，防爆標志ExibI
額定供電電壓: 18V.DC。
工作電流：≤80mA。
測量范圍：(0～10)MPa；
測量精度：±2%(F.S)
分辨率：0.01 MPa；
基本誤差：±0.2 MPa ；
頻率信號輸出：(本型號輸出信號)
  a) 范圍 200Hz～1000Hz；
  b) 脈沖寬度大于 0.3ms，高電平狀態時的電壓不小于 3V，低電平輸出狀態時的電壓小于 0.5V；
  c) 傳輸距離 2km 時， 傳感器的基本誤差應不超過 4.5.1.4 的規定。 (采用煤礦用聚乙烯絕緣聚氯乙稀護套通信軟電纜 MHYVR：分布電阻≤12.8Ω/km，分布電容≤0.06µF/km，分布電感≤0.8mH/km)。
電流信號輸出：(本型號輸出信號)
  a) 電流范圍（1～ 5）mA 或（4～ 20）mA；
  b) 負載：直流 18V 時輸出（1～ 5）mA，負載 0 ～ 1000Ω；直流 18V 時輸出（4～ 20）mA，負載 0 ～ 250Ω。
重復性、回程誤差、過載性能符合3.4 的要求。
密封性：傳感器的測量部分經密封性試驗后，壓力下降不得超過2%,并不得有損壞現象。電源波動適應能力:在12V～24V 范圍內波動時，傳感器的基本誤差應符合3.4 的規定。
遙控距離：不小于5m。
