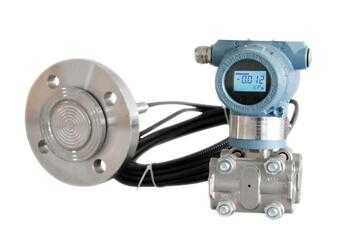

438W、、438N(與EJA438W一樣)隔膜密封式差壓變送器用來測量液體、氣體和蒸汽的流量、液位、密度和差壓,然后輸出與測得的差壓相對應的4~20mA DC信號。也可與手操器相互進行通信,可進行遠程設定及監控等。
438W隔膜式單平法蘭遠傳壓力變送器的選型表
型 號
|
規 格 代 碼
|
說 明
|
|||||||||||||
SC438W
|
…………………………
|
隔膜密封式壓力變送器(平膜片型)
|
|||||||||||||
輸出信號
|
-E
|
………………………
|
模擬型4~20mADC
|
||||||||||||
-S
|
………………………
|
數字型4~20mADC
|
|||||||||||||
-F
|
………………………
|
智能型(4~20mADC HART協議)
|
|||||||||||||
測量量程(膜盒)
|
M
|
……………………
|
2.5~100KPa(250~10000mmH2O)
|
||||||||||||
A
|
……………………
|
0.06~3MPa(0.6~30kgf/cm2)
|
|||||||||||||
B
|
……………………
|
0.46~14MPa(4.6~140Kgf/cm2)
|
|||||||||||||
接液部分材質(注5)
|
|
[膜片] [管道] [其它]
|
|||||||||||||
S
|
…………………
|
JIS SUS316L JIS SUS316L JIS SUS316
|
|||||||||||||
法蘭規格
|
J1
|
………………
|
JIS 10K
|
||||||||||||
J2
|
………………
|
JIS 20K
|
|||||||||||||
J4
|
………………
|
JIS 40K
|
|||||||||||||
A1
|
………………
|
ANSI 150 P1-----JPI 150
|
|||||||||||||
A2
|
………………
|
ANSI 300 P2-----JPI 300
|
|||||||||||||
D2
|
………………
|
DIN PN10/16
|
|||||||||||||
D4
|
………………
|
DIN PN25/40
|
|||||||||||||
G2
|
………………
|
GB PN10/16(GB/T 9123.1-2000)
|
|||||||||||||
G4
|
………………
|
GB PN25/40(GB/T 9123.1-2000)
|
|||||||||||||
G6
|
………………
|
GB PN100 (GB/T 9123.1-2000)
|
|||||||||||||
H2
|
………………
|
HG20592-97 PN10/16
|
|||||||||||||
H4
|
………………
|
HG20592-97 PN25/40
|
|||||||||||||
H5
|
………………
|
HG20592-97 PN63
|
|||||||||||||
隔膜凸出長度(X2)
|
2
|
……………hellip;
|
X2=50mm
|
||||||||||||
4
|
……………
|
X2=100mm
|
|||||||||||||
6
|
……………
|
X2=150mm
|
|||||||||||||
法蘭尺寸/材質
|
G
|
……………
|
2-inch(50mm,DN50)
|
||||||||||||
H
|
……………
|
3-inch(80mm,DN80)
|
|||||||||||||
J
|
……………
|
4-inch(100mm,DN100)
|
|||||||||||||
法蘭螺栓材質
|
A
|
………
|
JIS SCM435
|
||||||||||||
B
|
………
|
JIS SUS630
|
|||||||||||||
注 入 液
|
|
(接液溫度) (環境溫度)
|
|||||||||||||
-A
|
…………
|
一般型(硅油) -10~315℃ -10~60℃
|
|||||||||||||
-B
|
…………
|
一般型(硅油) -30~210℃ -30~60℃
|
|||||||||||||
-C
|
…………
|
高溫型(硅油) 10~315℃ 10~60℃
|
|||||||||||||
-D
|
……(注1)
|
禁油型(氟油) -20~120℃ -10~60℃
|
|||||||||||||
-E
|
…………
|
低溫型(乙(撐)二醇) -50~100℃ -40~60℃
|
|||||||||||||
--
|
B
|
………
|
通常為B
|
||||||||||||
毛細管長度
|
□□
|
(注2)(注3)
|
規定的毛細管長度從1~15m,用□□表示(例:2m:02)
|
||||||||||||
安 裝
|
-9
|
……
|
水平配管連接型,左面高壓
|
||||||||||||
接 線 口
|
0
|
…
|
G1/2內螺紋,1處接線口
|
||||||||||||
2
|
…
|
1/2NPT內螺紋,2處接線口
|
|||||||||||||
3
|
…
|
Pg13.5內螺紋,2處接線口
|
|||||||||||||
4
|
…
|
M20內螺紋,2處接線口
|
|||||||||||||
5
|
…
|
G1/2內螺紋,2處接線口帶一個盲塞
|
|||||||||||||
7
|
…
|
1/2NPT內螺紋,兩個電氣接口,一個盲塞
|
|||||||||||||
8
|
…
|
Pg13.5內螺紋,兩個電氣接口,一個盲塞
|
|||||||||||||
9
|
…
|
M20內螺紋,兩個電氣接口,一個盲塞
|
|||||||||||||
內藏顯示表
|
D
|
|
數字式表頭
|
||||||||||||
E
|
|
帶范圍設定開關的數字表頭(注4)
|
|||||||||||||
N
|
|
(無表頭)
|
|||||||||||||
2-inch管安裝托架
|
A
|
JIS SECC 平托架
|
|||||||||||||
B
|
JIS SUS304 平托架
|
||||||||||||||
N
|
(無)
|
