壓軌器:也稱作焊接型壓軌器、焊接型鋼軌固定裝置、鋼梁壓軌器、焊接型壓板、焊接式壓軌器。
作用:壓緊固定鋼軌,通常是焊接在工字鋼梁上有時候也用在預埋在混凝土的鋼板上。焊接型軌道壓軌器主要用于廠房鋼梁軌道的固定。
螺栓等級:4.8級/8.8級
上蓋材質:球墨鑄鐵/鑄鋼
底座材質:鑄鋼
重 量:1.6KG(普通型)
配 件:上蓋,底座,調整肖,螺栓,螺母,彈墊,平墊。
固定件底座與吊車梁焊接,焊條型號選用應與聯結件材質相適應。如采用Q235及Q345鋼時分別采用E4315、E5015型焊條。
壓軌器按適用軌道型號可劃分為WJK、SWJK、HWJK系列TG24、TG38、TG43、TG50、TG60、QU70、QU80、QU100、QU120
壓軌器材質:
1:半鑄鋼:上蓋為球墨鑄鐵、底座為鑄鋼。
2:全鑄鋼:上蓋和底座均為鑄鋼。
全鑄鋼壓軌器標準:
(1)上蓋板,底座板,調整板為ZG270-500.材質符合5676-85之規定.采用失蠟精密鑄造.II級級量,尺寸偏差符合JZ67-2II級精度之規定。
(2)螺栓,螺母為Q235BF鋼加工件,機械性能及化學成分GB700-88之規定,螺栓表面精度12.5 ,螺母符合GB 6170-86 之規定。
(3)平墊圈為Q235AF鋼,制作要求符合 GB97.1-85之規定。
(4)彈簧墊圈為65Mn或60si2Mn鋼,材質符合1222-84之規定,制作要求符合GB93-87之規定。
壓軌器采用材料及要求:
(1)鋼板,夾板和型鋼采用Q235鋼(3號鋼),其技術條件應符合國家標準規定。
(2)六角頭螺栓 螺母彈簧墊圈 墊圈應符合國家標準規定。
(3)壓板采用碳素鋼鑄件(ZG230-450)或可鍛鑄鐵(KTZ450-06),其機械性能應滿足表要求。
(4)彈性墊板采用復合橡膠墊板,橡膠壓舌及橡膠墊板采用耐油橡膠,其性能應符合GB5574-85<工業用硫化橡膠板>中3807標準,橡膠墊板的機械性能應滿足表2要求。
壓軌器安裝要求
完成鋼軌接頭鋪放好復合橡膠墊板后對軌道調整定位,并將螺栓、壓板等零件就位,使壓板緊巾鋼軌下翼緣,然后安裝墊板、彈簧墊圈,將螺母擰緊到壓板上橡膠壓舌壓縮量約為2-3mm。
軌道安裝的允許偏差要求
軌道中心線位置偏差≤5mm;
軌道頂面標高差≤5mm;
兩條軌道中心線間距離偏差≤5mm;
廠房橫向同一位置上兩條軌道頂面的相對標高差;
柱子≤10mm 其它處≤15mm;
廠房伸縮縫處的鋼軌采用四孔夾板聯結。鋼軌跡4kg/m、38kg/m、43/m、50kg/m伸縮縫處可采用平接頭,QU70、QU80、QU100、QU120伸縮縫處采用45斜接頭,縫寬均為10mm。

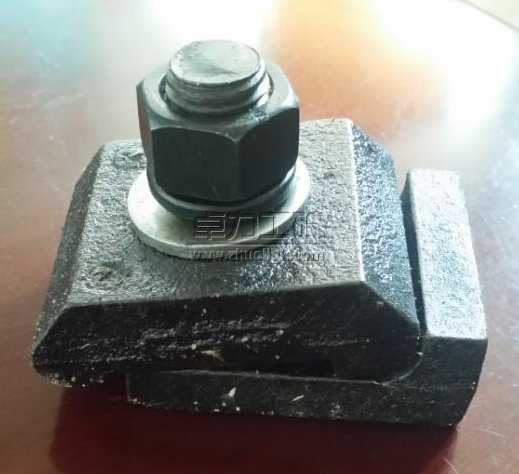

壓軌器實物圖-廠家實拍:
固定件底座與吊車梁焊接,焊條型號選用應與聯結件材質相適應。如采用Q235及Q345鋼時分別采用E4315、E5015型焊條。
壓軌器按適用軌道型號可劃分為WJK、SWJK、HWJK系列TG24、TG38、TG43、TG50、TG60、QU70、QU80、QU100、QU120
壓軌器材質:
1:半鑄鋼:上蓋為球墨鑄鐵、底座為鑄鋼。
2:全鑄鋼:上蓋和底座均為鑄鋼。
全鑄鋼壓軌器標準:
(1)上蓋板,底座板,調整板為ZG270-500.材質符合5676-85之規定.采用失蠟精密鑄造.II級級量,尺寸偏差符合JZ67-2II級精度之規定。
(2)螺栓,螺母為Q235BF鋼加工件,機械性能及化學成分GB700-88之規定,螺栓表面精度12.5 ,螺母符合GB 6170-86 之規定。
(3)平墊圈為Q235AF鋼,制作要求符合 GB97.1-85之規定。
(4)彈簧墊圈為65Mn或60si2Mn鋼,材質符合1222-84之規定,制作要求符合GB93-87之規定。
壓軌器采用材料及要求:
(1)鋼板,夾板和型鋼采用Q235鋼(3號鋼),其技術條件應符合國家標準規定。
(2)六角頭螺栓 螺母彈簧墊圈 墊圈應符合國家標準規定。
(3)壓板采用碳素鋼鑄件(ZG230-450)或可鍛鑄鐵(KTZ450-06),其機械性能應滿足表要求。
(4)彈性墊板采用復合橡膠墊板,橡膠壓舌及橡膠墊板采用耐油橡膠,其性能應符合GB5574-85<工業用硫化橡膠板>中3807標準,橡膠墊板的機械性能應滿足表2要求。
壓軌器安裝要求
完成鋼軌接頭鋪放好復合橡膠墊板后對軌道調整定位,并將螺栓、壓板等零件就位,使壓板緊巾鋼軌下翼緣,然后安裝墊板、彈簧墊圈,將螺母擰緊到壓板上橡膠壓舌壓縮量約為2-3mm。
軌道安裝的允許偏差要求
軌道中心線位置偏差≤5mm;
軌道頂面標高差≤5mm;
兩條軌道中心線間距離偏差≤5mm;
廠房橫向同一位置上兩條軌道頂面的相對標高差;
柱子≤10mm 其它處≤15mm;
廠房伸縮縫處的鋼軌采用四孔夾板聯結。鋼軌跡4kg/m、38kg/m、43/m、50kg/m伸縮縫處可采用平接頭,QU70、QU80、QU100、QU120伸縮縫處采用45斜接頭,縫寬均為10mm。
壓軌器實物圖-廠家實拍:
