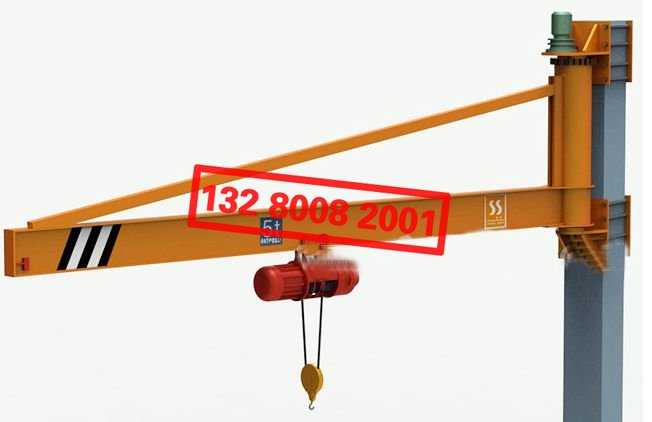

墻壁式旋臂起重機(墻壁吊)由支架、旋臂裝置及環鏈電動葫蘆等組成。懸臂固定在墻壁或水泥柱上,可根據用戶需求進行回轉?;剞D(zhuǎn)部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在懸臂軌道上,用于起吊重物。
環境條件:
1、起重機的電源為三相交流,額定頻率為50HZ,額定電壓為380V。
2、起重機安裝地點的海拔高度不超過2000M。
3、起重機工作環境中不得有易燃易爆及腐蝕性氣體。
4、起重機不允許吊運熔融金屬、有毒物品和易燃易爆物品。
產品型號 | BX0.125 | BX0.25 | BX0.5 | BX1 | BX2 | BX3 | |||||||||||||||||||||||||
額定起重量(T) | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | |||||||||||||||||||||||||
起吊高度h(m) | 3 | 3 | 3 | 3 | 3 | 3 | |||||||||||||||||||||||||
最大回轉半徑L(m) |
|
|
|
|
|
|
|||||||||||||||||||||||||
最大工作半徑R2(m) | L-200mm | ||||||||||||||||||||||||||||||
最小工作半徑R1(m) | 1 | 1 | 1 | 1 |
|
||||||||||||||||||||||||||
提升速度(m/min) | 8/2 | 4/1,10/2.5 | 5/1.25,10/2.5 | 5/1.25 , 8/2 | 4/1 | 4 | |||||||||||||||||||||||||
水平運行速度(m/min) | 7,14,28 | ||||||||||||||||||||||||||||||
回轉速度(r/min) | 0.8 | ||||||||||||||||||||||||||||||
回轉角度(°) | 180 | ||||||||||||||||||||||||||||||
電機容量 | 回轉電機 | 0.37 | 0.37 |
|
|
|
|
||||||||||||||||||||||||
起升電機 | 0.2/0.05 |
0.2/0.05, 0.5/0.13 |
0.5/0.13, 1.0/0.25 |
1.0/0.25, 1.5/0.35 |
1.5/0.35 | 2.3 | |||||||||||||||||||||||||
運行電機 | 0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 |
結構及操作
本機主要由1、懸臂;2、回轉裝置;3、環鏈電動葫蘆組成。
環鏈電動葫蘆有起重和在橫梁上往復運行的功能。
懸臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動。
電器部分見附圖:電氣原理幾電氣接線圖。電器控制箱安裝在環鏈葫蘆上。
本機操作通過手電門按鈕實現。手電門有八個按鈕,分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。
注意:
1、 操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕。
2、 工作時,起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超負荷起吊。
