KJH123型煤礦主井裝載控制及提升信號系統說明書

KJH123型煤礦主井裝載控制及提升信號系統|KJH119型主井裝卸載控制系統|KXT125型礦用提升信號系統


發布時間:2019-06-15 00:18:44人氣:914
KJH123型煤礦主井裝載控制及提升信號系統是煤礦立井裝卸載作業時必備的信號控制系統,該系統由KJH119型主井裝卸載控制系統KXT125型礦用提升信號系統兩大系統組成。該系統不僅實現了主井裝卸載作業的動態監控以及井口和井底的信號通訊,而且使裝卸載系統與提升絞車控制系統較好的實現了電氣閉鎖,使主井裝卸載作業實現了自動化、高效化、安全化。
整套系統采用進口PLC控制系統集中控制,采用計算機畫面組態化模擬顯示,并可方便的與礦山用戶的計算機系統聯網,在煤礦調度室系統實現集中監控運行。
  KJH123型煤礦主井裝載控制及提升信號系統

系統功能介紹
    (一) 裝卸載系統功能
    1、在井口和井底處均配備了操作臺,采用LED圖形界面顯示,對裝卸載系統模擬監控。
    2、在絞車房配備工控計算機,采用計算機畫面組態化模擬顯示,對裝卸載系統模擬監控。
    3、裝載工作方式:擁有自動、手動、點動三種裝載方式。
    4、具有裝載保護功能:具有定量、定容、定時三重保護。
    5、具有防止二次重復裝載功能。
    6、具有裝載噸數累計功能。
    7、具有故障自動報警并對當前故障原因的顯示并記錄在歷史檔案內的功能。
    8、具有絞車房對井底裝載系統的微機監控功能。
    9、具有完善的數據庫功能,可對數據進行追憶查詢。
    10、具有倉位顯示功能。
    (二) 信號閉鎖功能
    1、具有井底與井口閉鎖功能:即井底轉發車,井口不能令絞車起動。
    2、具有井口與車房閉鎖功能:即井口不發信號,車房收不到信號。
    3、具有信號指令之間閉鎖功能:即某一信號指令發出后,其它信號指令不能發出,急停、停止信號除外。
    4、具有信號與開車回路的閉鎖功能:即信號不發到絞車房,絞車不能啟動。
    5、具有急停信號與絞車安全回路閉鎖功能:按下急停按鈕,斷開絞車安全回路。
    6、具有井底箕斗到位與信號的閉鎖:箕斗不到位,信號指令不能發出。
    7、具有信號與裝載閉鎖功能:即井底定量斗閘門關閉狀態,信號才能發出。
    (三) 顯示、報警及通訊功能:
    1、在井底、井口采用LED數字顯示,在絞車房處采用工控計算機界面顯示。
    2、具有信號數字顯示功能:數字“2、3、4、5”對應“上提、下放、慢上、慢下”,數字“1”表示停止。
    3、具有檢修指示功能及急停顯示功能。
    4、具有提升勾數的記憶顯示功能。
    5、具有信號指令的打點報警功能及急停報警功能。
    6、具有編碼電話直撥功能。
    7、具有遠程485通訊功能,可進行雙絞線傳輸,減少井筒中電纜芯數,為礦方減少投資。

產品組成
    KJH(Z)型煤礦主井裝載控制及提升信號系統由絞車房、上井口、井底等位置的電氣部件組成,組成部件的詳細名稱、型號及數量如下表所列:
                 KJH123型煤礦主井裝載控制及提升信號系統部件組成明細表
 類別  序號 部件名稱  產品型號  數量  備注
 絞車房
電氣部件
 1  礦用隔爆兼本安型電源箱 KDW127/24 1臺
 2  提升信號裝置用車房顯示箱 KXT125-X 1臺
 3 工控計算機  研華系列 一臺
 井口
電氣部件

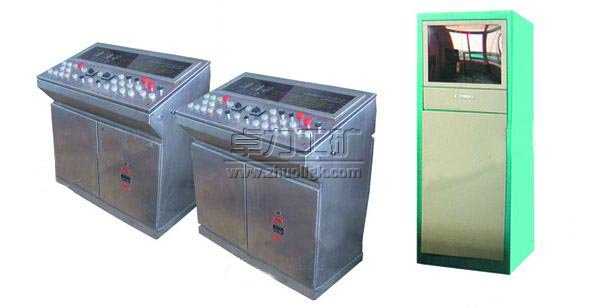

 1 主井裝載控制裝置用顯示控制臺 KJH123-ZK 1臺
 2 礦用隔爆兼本安型電源箱 KXJ0.33/24 1臺
 3 礦用本安型位置傳感器 GUC65 若干支
 井底
電氣部件
 1 主井裝載控制裝置用顯示控制臺 KJH123-ZK 1臺
 2 礦用本安型位置傳感器 GUC65 若干支
 3  礦用隔爆兼本安型電源箱 KXJ0.33/24 1臺
 4 稱重傳感器 LCD系列 一臺或兩臺


      備注:a、電源電壓: AC127V    b、工作電壓:DC24V   c、工作電流:DC500mA
            d、信號傳輸距離:1000m(超出此距離需加中繼器)。
