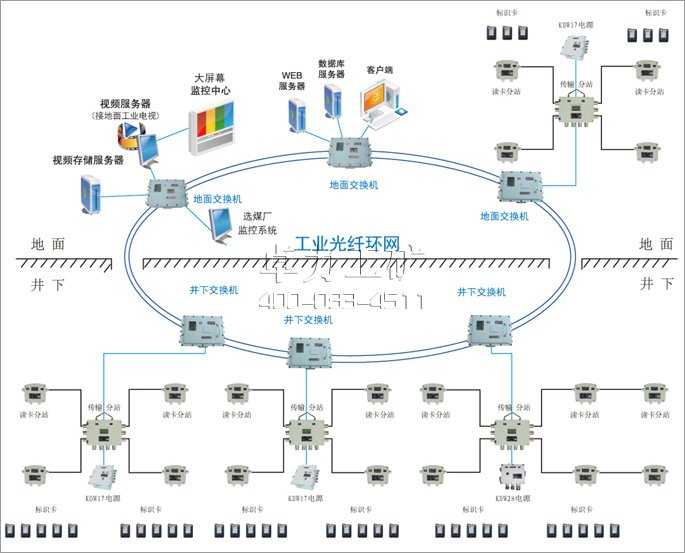

KJ128A人員管理系統在環網中的應用

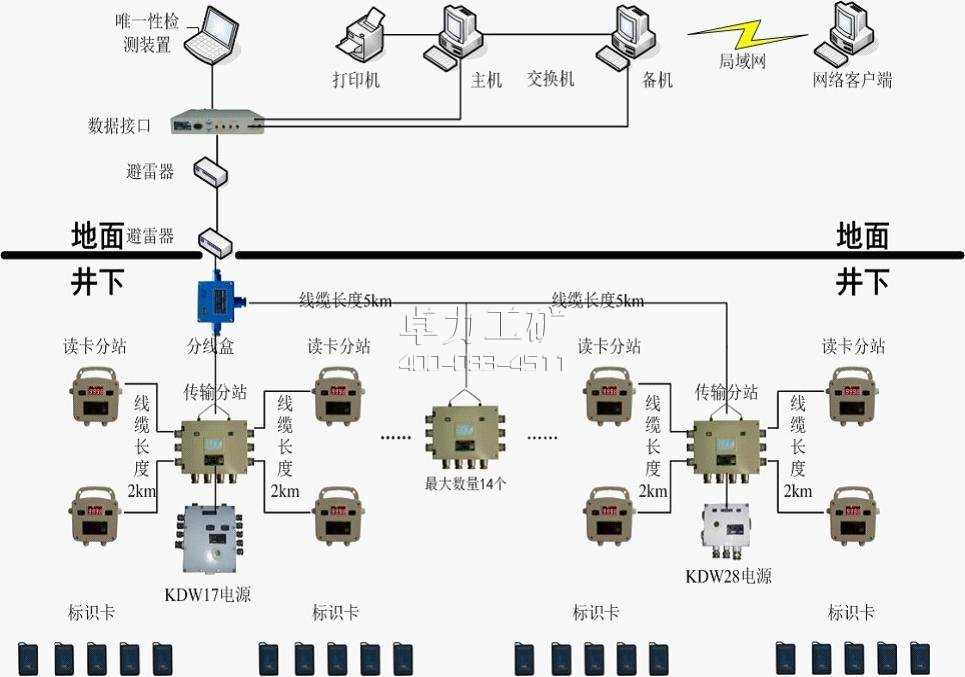

KJ128A人員管理系統應用示意圖
● 概述
KJ128A礦用人員管理系統是專為礦井設計的新產品,用來實時監測流動人員、流動車輛的數量、區域、方向、時間等。為人員、車輛的生產管理、考勤統計、安全保障提供可靠的依據。
1.1 型號及含義
產品型號應符合MT/T286規定
1.2 環境條件
1.2.1 用于機房、調度室的設備,應能在下列條件下正常工作:
a)環境溫度:0℃~40℃
b)平均相對濕度: ≤95%RH(+25℃)
c)大氣壓力:80kPa~106kPa
d)GB/T2887 規定的塵埃,照明,噪聲,電磁干擾和接地條件
e) 溫度變化率:小于10℃/h,且不得結露
1.2.2 除有關標準另有規定外,系統中用于煤礦井下的設備應在下列條件下正常工作
a) 環境溫度:0℃~40℃
b) 平均相對濕度: ≤95%RH(+25℃)
c) 大氣壓力:80kPa~106kPa
d) 有甲烷、煤塵等爆炸性氣體混合物,但無破壞絕緣的腐蝕性氣體
● 系統組成及工作原理

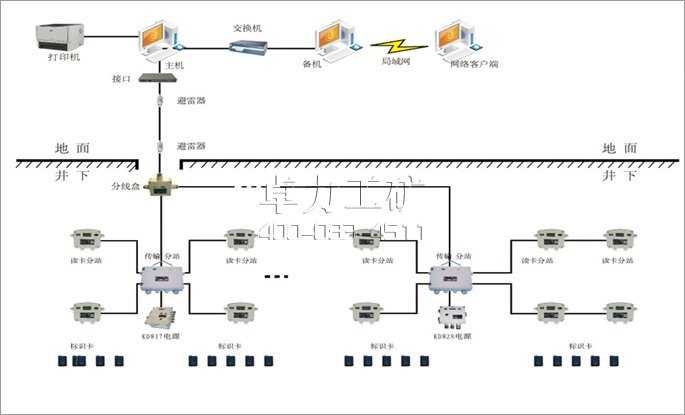

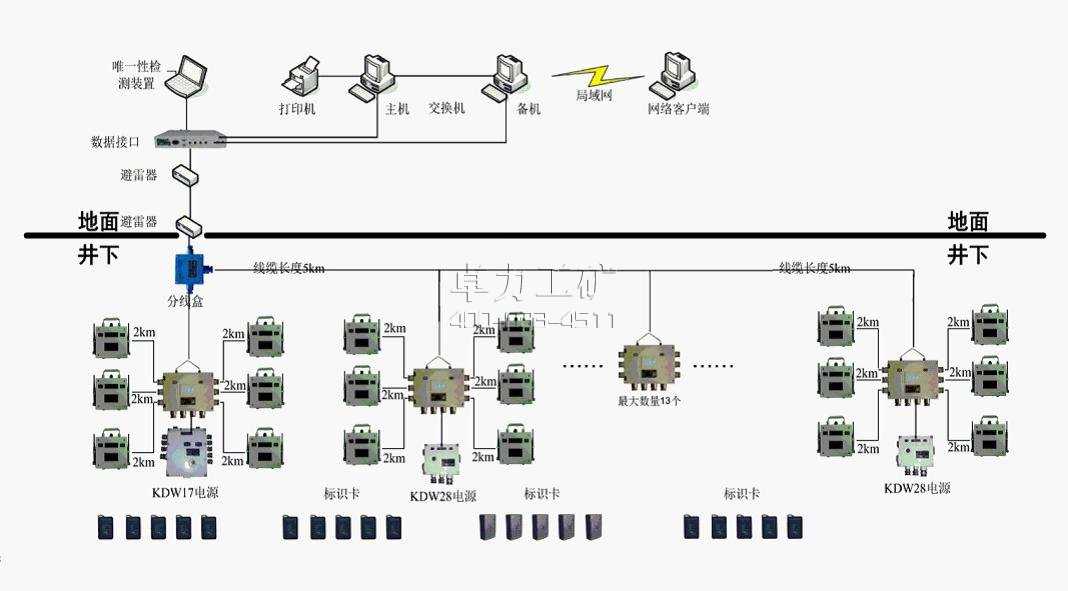

KJ128A礦用人員管理系統由地面主備機、KJ70N-J型數據傳輸接口(KJ70N-J(B)型數據傳輸接口)、KJ128A-F型傳輸分站(KJ128A-F(A)礦用本安型傳輸分站)、KJ128A-F1型讀卡分站(KJ128A-F1(A)礦用本安型讀卡分站),KJ128A-K2 (KJ128A-K3)型標識卡、KDW17型礦用隔爆兼本安電源、KDW28-18型礦用隔爆兼本安不間斷電源、避雷器(機房出口和入井口各安裝一個)、傳輸電纜、接線盒等組成。如圖:
或
井下人員所攜帶標識卡,間斷發射代表身份特征的射頻信號,當攜帶標識卡的人員經過讀卡分站的天線時,讀卡分站會自動記錄人員信息,并以LED及蜂鳴器提示攜卡人員,并實時傳送到傳輸分站,再由傳輸分站傳輸?shù)奖O(jiān)控主機;然后經主機軟件進行處理、分析,使井下每個人員攜帶標識卡的具體位置、方向、時間均得到實時監測、處理、存貯,以通過操作人員查詢、顯示、打印。
● 系統特點及功能
系統由傳輸分站、讀卡分站,標識卡,隔爆兼本安電源、地面監控主機、傳輸接口、接線盒和傳輸電纜等組成,具體系統設備明細見表1:
主要功能:
a) 井下人員實時動態跟蹤、位置自動顯示。傳輸分站以LCD形式顯示當前時間、傳輸分站標號,各讀卡分站狀態;讀卡分站以LED和蜂鳴器形式提示員工已被檢測;
b) 井下人員運行軌跡回放;
c) 區域某一歷史時刻井下人員分布;
d) 人員目標的考勤、統計、存儲、打印;
e) 井下出現事故,可據本系統提供的準確位置信息實施人員搜索救護,使損失降到最低點,保障安全的水平得到提高;
f) 自診斷功能,系統出現故障時,傳輸分站至少可存貯2小時數據。當排除故障后,自動將所存貯的信息傳至地面計算機。;
● 主要電氣性能
1. 傳輸性能
1.1 計算機到KJ70N-J型數據傳輸接口或KJ70N-J(B)型數據傳輸接口 傳輸方式:RS232,傳輸速率:1200bps。
1.2 數據傳輸接口到傳輸分站
傳輸方式:RS485,傳輸速率:1200bps。
1.3 傳輸分站到讀卡分站
傳輸方式:RS485,傳輸速率:2400bps。
1.4 讀卡分站到標識卡
KJ128A-F1讀卡分站到KJ128A-K2標識卡:傳輸方式:O-QPSK ,無線工作頻率:(2.405±0.05)GHz; KJ128A-F1(A)礦用本安型讀卡分站到KJ128A-K3標識卡:傳輸方式:O-QPSK ,無線工作頻率:(2.405±0.05) GHz
2. 監測動目標數量:不小于8000個
3. 最大監控容量:
系統采用總線型網絡結構。系統最多可接入16個傳輸分站設備(KJ128A-F型傳輸分站或KJ128A-F(A)礦用本安型傳輸分站);其中KJ128A-F型傳輸分站設備可接入KJ128A-F1讀卡分站1~4個;其中KJ128A-F(A)礦用本安型傳輸分站設備可接入KJ128A-F1(A)礦用本安型讀卡分站1~6個;系統最大可管理標識卡不少于8000;供電電源:KDW17型礦用隔爆兼本安電源;KDW28-18型礦用隔爆兼本安不間斷電源,地面設備使用交流220V供電。
● 設備清單
序號 |
設備材料名稱
|
規格型號
|
單位
|
數量
|
備注
|
一、 | 地面設備 | ||||
1
|
工控機
|
P4 3.0G/1G/160G
|
臺 | ||
2
|
數據傳輸接口
|
KJ70N-J
|
臺 | ||
3
|
人員管理系統軟件
|
KJ128A
|
套 | ||
4
|
避雷器
|
歐申
|
個 | ||
5
|
UPS
|
山特
|
套 | ||
6
|
打印機
|
HP
|
臺 |
序號 |
設備材料名稱
|
規格型號
|
單位
|
數量
|
備注
|
一、 | 井下設備 | ||||
1
|
傳輸分站
|
KJ128A-F
|
臺 | ||
2
|
讀卡分站
|
KJ128A-F1
|
臺 | ||
3
|
標識卡(可更換電池型)
|
KJ128A-K2
|
個 | ||
5
|
礦用隔爆兼本安電源
|
KDW17
|
臺 | ||
6
|
系列礦用隔爆兼本安不間斷電源
|
KDW28-18
|
臺 | (注:選用) | |
7
|
分線盒(三通)
|
JHH-3
|
個
|
||
8
|
分線盒(兩通)
|
JHH-2
|
個
|
||
9
|
電纜
|
MHYV系列
|
米
|
||
10
|
配套工具
|
萬用表、螺絲刀、斜口鉗
|
套
|
