起重機鋼軌規格 起重機鋼軌型號 QU70起重機鋼軌、QU80起重機鋼軌、QU100起重機鋼軌、QU120起重機鋼軌 Tel:132 8008 2001 曹經理
起重機鋼軌用于鋪設起重機及小車軌道,也被稱為起重機軌、吊車軌等,與鐵路用重軌相比,起重機軌高度較低,而頭寬及腰厚尺寸較大,吊車軌在我國被列入重軌,對于質量只要求檢驗化學成分和抗拉強度。
標準:YB/T5055—93起重機鋼軌
材質:U71Mn;
型號:起重機軌分為 QU120,QU100,QU80,QU70四種,材質一般為錳鋼,單重最大的是QU120可達118kg/m。
QU70起重機鋼軌用于鋪設起重機及小車軌道。
QU80起重機鋼軌主要用于港口,碼頭等超重型集裝箱的運輸?shù)缆凡荚O。有時也會用在大型機械設備的運輸線路布設。
起重機鋼軌標準
起重機鋼軌制作的現行國家標準為YB/T 5055-1993,其中規定了尺寸、外形、重量及允許偏差等方面的內容。
全稱為《中華人民共和國黑色冶金行業標準 YB/T 5055-1993 起重機鋼軌(Crane Rails)》
鋼軌的制作應符合標準來進行,這對人民安全是很重要的。

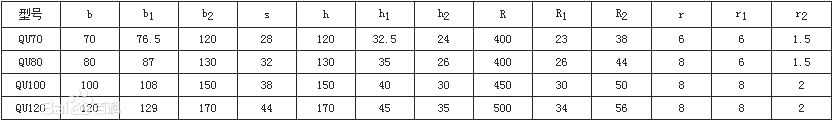

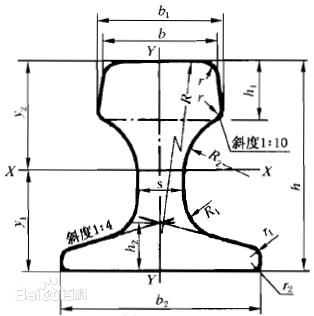

起重機鋼軌規格尺寸表

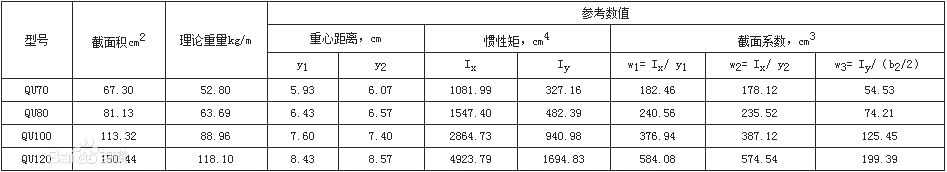

起重軌技術指標
標準起重軌 | |||||||
型號 | 尺寸 | 單重(kg/m) | 材質 | 長度 | |||
頭寬A(mm) | 高度 B(mm) | 底板C(mm) | 腰厚D(mm) | ||||
QU 70 | 70 | 120 | 120 | 28 | 52.8 | U71Mn | 12 |
QU 80 | 80 | 130 | 130 | 32 | 63.69 | U71Mn | 12 |
QU 100 | 100 | 150 | 150 | 38 | 88.96 | U71Mn | 12 |
QU 120 | 120 | 170 | 170 | 44 | 118.1 | U71Mn |
12 |
鋼軌的標準長度為9、9.5、10、10.5、11、11.5、12、12.5 m。
經供需雙方協義并在合同中注明,可供應一定比例的長度為4 m~8.9 m的不定尺鋼軌。但計算重量時按100 mm進級。
鋼軌長度允許偏差為+50 0 mm。
外形要求
鋼軌的側向彎曲度每米不得大于1.5 mm,總彎曲度不得大于8 mm。
鋼軌的上、下方向總彎曲度不得大干6 mm。
鋼軌端部彎曲0.5 m內不得大于1 mm。
QU120起重機鋼軌因受矯直設備能力限制。其彎曲度由供需雙方協議。
鋼軌扭轉不得大于鋼軌全長的1/10 000。
鋼軌橫截面與垂直軸線的不對稱:軌底不得大丁2 mm,軌頭不得大于0.6 mm。
軌底部不應凹下。軌底中央較兩邊凸出不得大于0.5 mm。
重量
鋼軌按理論重量交貨。
技術要求
牌號和化學成分
起重機鋼軌的牌號和化學成分(熔煉分析)應符合下表的規定。
制造
鋼軌采用平爐冶煉的鎮靜鋼制造。
應采用使鋼軌中不產生白點的生產工藝。
力學性能
鋼軌的抗拉強度不小于90 kg/mm。
表面質量
鋼軌表面不得有裂紋、折疊、結疤、氣泡和夾雜。允許有深度不大于鋼軌尺寸允許負偏差數值的壓痕、麻點和劃傷及深度不大于1 mm的發紋。
鋼軌端面不得有裂紋、分層與縮孔殘余。
鋼軌端面應切得正直,端面歪斜在任何方向不得大于5 mm。長度不小于4 mm的毛刺應清除掉。
鋼軌表面缺陷允許用風鏟進行縱向清理,清理深度(單面計算)不得大于尺寸允許負偏差。
鋼軌表面缺陷不允許焊補或填補。
試驗方法

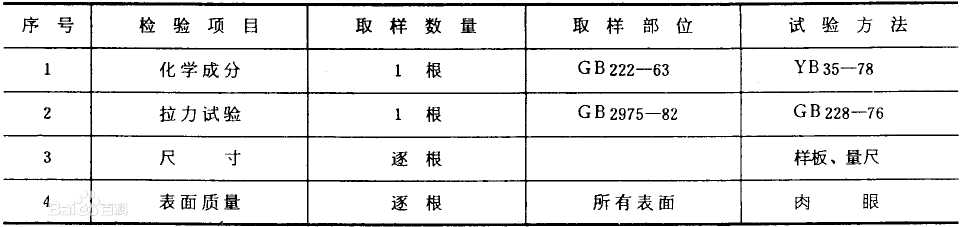

每批鋼軌檢驗的取樣數量、部位及試驗方法按下表的規定。
