![[pics:title]](/uploads/allimg/180326/1-1P326111141531-lp.jpg)
鎧裝插入式液位變送器分兩大類：
HSLYWK鎧裝桿式液位變送器----壓力傳感器與接線盒之間的線纜采用不銹鋼管封裝防護，它具有較強的硬度，可以直接插入到被測液體底部，適用于量程在4mH2O內的敞口容器或需要插入安裝的液位測量。

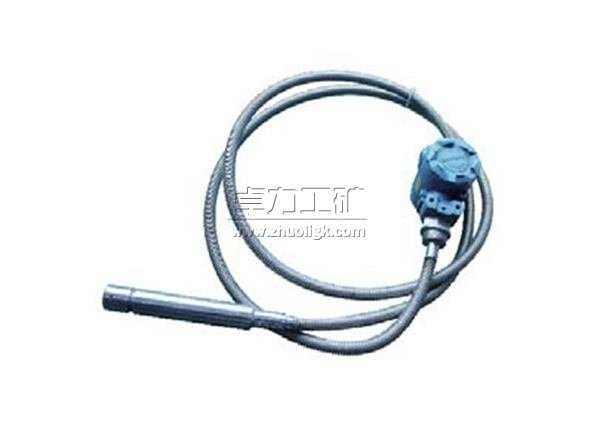

HSLYWR鎧裝軟管式液位變送器----壓力傳感器與接線盒之間的線纜采用不銹鋼柔性軟管封裝防護，使其既具有一定的強度，又具有一定的柔軟性，適于便攜安裝，此類液位變送器的測量范圍在0～20mH2O。
主要應用：
全密封結構，與介質接觸部分全為不銹鋼，可用于測量與不銹鋼材料相兼容的各種液態介質。具有反向極性和限流保護；激光調阻溫度補償，零點、量程可現場調節；過載及抗干擾能力強，性能穩定。
技術參數：
|
測量范圍
|
0～100m
|
|
允許過載：
|
2倍滿量程壓力
|
|
工作溫度：
|
-20～80℃
|
|
溫度補償：
|
-10～70℃
|
|
存儲溫度：
|
-40～80℃
|
|
準確度（包含非線性、重復性、遲滯）：
|
0.2%FS(典型) 0.5%FS(最大)
|
|
穩定性誤差：
|
0.2%FS(典型)，0.5%FS(最大)
|
|
溫漂系數：
|
0.01%FS(典型，量程不小于5mH2O)
0.03%FS(典型，量程小于5mH2O) |
|
供電電源：
|
15～36 VDC(標定電壓24VDC)
|
|
輸出信號：
|
(4～20)mA(二/三線制)、(0～10/20）mA
(0～5)V、(1～5)V、)0～10)V |
|
負載(Ω)：
|
電流輸出型<(U-15V)/0.02A 電流輸出型>5K
|
|
外殼材料：
|
合金鋁
|
|
膜 片
|
316L不銹鋼
|
|
線纜封裝
|
不銹鋼管、不銹鋼軟管
|
HSLYW安裝方式：
1、法蘭固定，一般為DN25標準法蘭或用戶指
|
公稱直徑：DN=25
|
外徑：D=100mm
|
螺檢孔中心圓直徑：D1=75mm
|
|
法蘭厚度：14mm
|
螺栓孔直徑：12mm(4個定位孔)
|
連接凸出部分直徑：D2=60mm
|
2、螺紋固定，不銹鋼外螺紋M30×1.5mm
防護等級：IP68(壓力傳感器部分)，IP65（接線盒變送器部分）外
選型手冊
防護等級：IP68(壓力傳感器部分)，IP65（接線盒變送器部分）外
選型手冊
|
HSLYWK口P口口V口 鎧裝直桿式液位變送器
|
|||||
|
HSLYWK
|
（量程0～4m可選）
|
||||
|
S口
|
輸出信號
|
||||
|
1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明
|
|||||
|
P口
|
準確度
|
||||
|
1、0.1% 2、0.2% 5、0.5%
|
|||||
|
口
|
探頭類型
|
||||
|
1、默認為標準型（非防腐型 ） 2、防腐型
|
|||||
|
V口
|
顯示方式
|
||||
|
1、無顯示（默認） 2、0～100%線性指示 3、LCD數字量程顯示（液晶）
4、LCD數字0～100%顯示（液晶） 5、LED數碼管0～100%顯示 |
|||||
|
HSLYWRS口P口口V口 鎧裝軟管液位變送器
|
|||||
|
HSLYWR
|
（量程0～100m可選）
|
||||
|
S口
|
輸出信號
|
||||
|
1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明
|
|||||
|
P口
|
準確度
|
||||
|
1、0.1% 2、0.2% 5、0.5%
|
|||||
|
口
|
探頭類型
|
||||
|
1、默認為標準型（非防腐型 ） 2、防腐型
|
|||||
|
V口
|
顯示方式
|
||||
|
1、無顯示（默認）
2、0～100%線性指示 3、LCD數字量程顯示（液晶） 4、LCD數字0～100%顯示（液晶） 5、LED數碼管0～100%顯示 |
|||||
選型說明：
1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
卓力工礦是國內知名鎧裝插入式液位變送器生產廠家，有豐富的經驗為客戶提供高品質的鎧裝插入式液位變送器及完善的售后服務，如果您想了解最新鎧裝插入式液位變送器價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：鎧裝插入式液位變送器發貨時間？ 鎧裝插入式液位變送器售后保障？ 鎧裝插入式液位變送器訂貨需要提供什么信息？
產品標簽：鎧裝插入式液位變送器|
鎧裝直桿式液位變送器|鎧裝軟管液位變送器
|
