抗沖擊波密閉門主要用于礦山井下爆破材料庫和爆破材料發放硐室內;可以有效的防止炸藥爆炸產生的火焰、濃煙、有毒氣體向外擴散;抗沖擊波以及調節庫房所需通風量和庫房內發生火情關閉通風孔,起到隔離作用。最大抗沖擊波壓力為2500KPa 。
FM抗沖擊波密閉門使用環境
抗沖擊波密閉門適用于無嚴重滴水和濺水的環境及有爆炸性氣體(甲烷)和煤塵的礦井。
FM抗沖擊波密閉門結構組成
FM井下炸藥庫抗沖擊波密閉門由門框、門扇、閉鎖裝置、餃頁等部件組成。
1、門框為不等邊角組焊框架結構。
2、門扇上部裝有三組通風活門裝置,即在活門底板開有三組共18個直徑122mm的通風孔,活門板外部裝有自動張開12度角的活門懸板。
3、閉鎖裝置設置2組,一組為通常關閉用的閉鎖軸,手柄轉動式;另一組為緊急閉鎖裝置,其功能是當沖擊力大于294N時,瞬間,門與門框緊閉,壓縮密封圈,鎖頭進入鎖芯,撥動雙片彈簧,制動閉鎖,防止門反彈;撥動外鑰匙手柄即可解除閉鎖。
4、下餃頁采用單向推力球軸承支撐,中間采用彈簧折頁,確保門自動關閉。
5、密封方式采用“9”字形截面橡膠條密封。
FM抗沖擊波密閉門技術要求如下:
1、本門開啟應向庫內,本設計采用向右側開啟方向,若需要向左側開啟,則應以門扇中心線為軸,對稱變動各零件位置。
2、本件抗沖擊波活門,抗沖擊波超壓能力為2500Kpa,通風活門組分為三組,總通風量為600m3/h,每組通風量為2000m3/h,風速均按8m/s進行設計的。使用時可根據井下爆破材料庫需要分量和總回風道負壓值,確定通風活門組數,并可調節每組活門懸板的張啟角度進行微調,以滿足***佳通風量。
3、懸板關閉時應與底板上的緩沖石棉墊緊密貼合,懸板開啟時應與限位座之擋板貼合,懸板可繞鉸頁軸轉動。以確保轉動靈活,應定期加潤滑油。
4、門扇頁板安裝,應保證上、下鉸頁孔同心,中心平行于門扇內表面中心線。
5、門框與墻峒為一整體,澆灌混凝土前,應將鉸頁的固定角鋼檢查,校正,固定牢靠,保證上、下鉸頁孔中心在同一鉛垂線上,不同心度允許差為2mm。
6、門扇安裝后與門框平面應平貼合、并成鉛垂面,局部門隙在3mm以內。
7、閉鎖、鉸頁的活動部位應經常注入油脂,各部件至少每年維修保養一次。
8、外露金屬表面應涂紅丹防銹漆二遍,桔紅色面漆二遍,轉動部位涂黃油或加注黃油,并在間扇外表面標出把手開關方向。
9、為吊裝門扇,門峒頂棚應相應預埋吊環一個。
10、門框部件應在巷道施工中預埋好。
11、密封條與門扇連接,先用萬能膠粘合,然后用螺栓固定。
12、密封條應經常涂滑石粉,防止老化。
13、安裝使用后,至少半年保養檢修一次。
FM抗沖擊波密閉門技術參數
序號 型號 規格(門框凈空寬x高) 承壓
1 T86-FM2500/1118 1800X1100mm 2.5MPa
2 T86-FM1500/1118 1800X1100mm 1.5MPa
抗沖擊波密閉門安裝要求:
門扇的安裝應在門框混凝土澆灌28天后進行。
門扇安裝后應與門框平面貼合良好,其局部允許間隙為:當門孔寬度>1000mm時,允許間隙≤2mm;當門孔寬度>2000mm時,允許間隙≤4mm;分部間隙累計長度均不應大于總長度的20%。
抗沖擊波密閉門和抗沖擊波活門是可以配合使用的,抗沖擊波門比其他的門要求要嚴格的多,望廣大客戶在訂購時要選擇正規廠家,我公司集自主研發,生產,銷售為一體,我們有專業高級技工,先進的設備,從選材到生產我們都爭取做到極致,我們時刻期待您的來電。咨詢熱線:132 8008 2001 曹經理 卓力竭誠為您服務!
FM抗沖擊波密閉門產品圖片

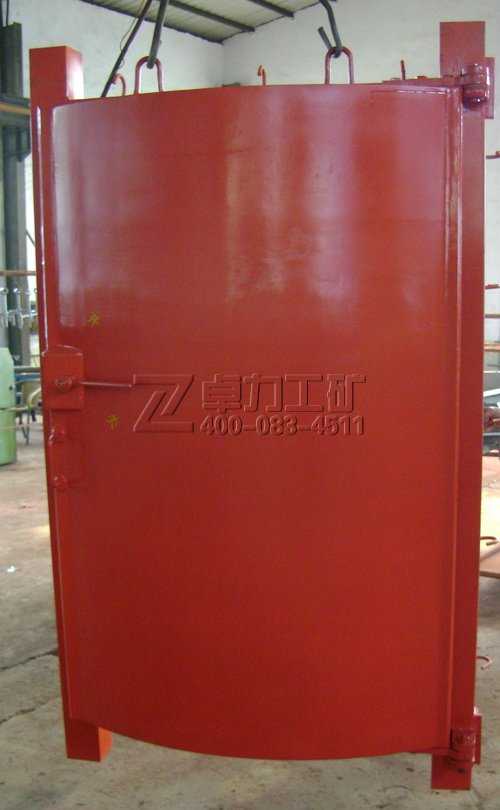

抗沖擊波密閉門正面:

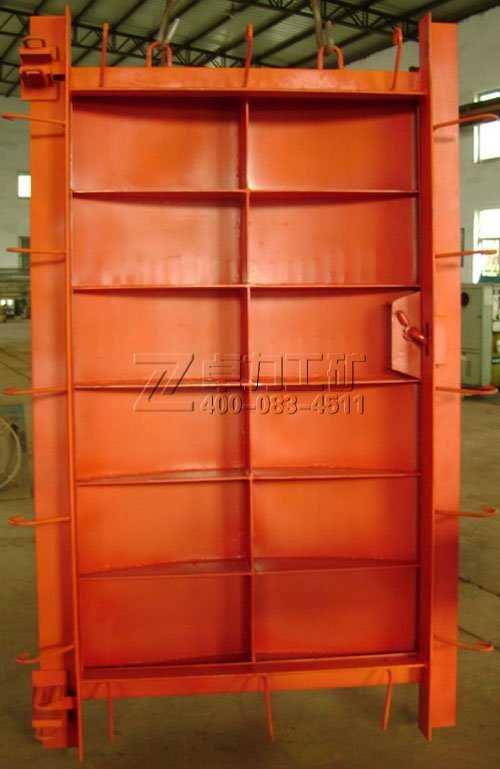

抗沖擊波密閉門背面:
