中空注漿錨桿

中空錨桿的錨桿體采用中空設計，桿體中孔作為鉆進高壓風水通道和注漿通道，與實心桿體相比，中空桿體設計可獲得更好的剛度和抗剪強度。
錨桿體外表面全長標準大螺距螺紋結構，螺紋結構便于錨桿的切割和接長，與光滑桿體相比增加了錨桿體與注漿材料的粘接面積從而提高了錨固力。

中空注漿錨桿用途：
中空注漿錨桿適用于地質條件中等，良好的圍巖永久性支護以及公路、鐵路、隧道的超前支護、邊坡支護、基坑支護等工程，通過中空錨桿體的壓力注漿，可達到固結破碎巖體，改良巖體，從而達到良好的支護目的。

中空注漿錨桿特點：
1.中空設計，方便注漿
2.注漿飽滿，方便使用壓力注漿
3.桿體居中性良好，砂漿可以將整個桿體包裹，耐腐蝕性好。
4.自身帶有螺紋，方便安裝墊板、螺母
5. 結合配套的錨桿專用注漿泵和注漿工藝，是目前國內唯一徹底解決了傳統錨固支護諸多問題的錨固體系。

中空注漿錨桿的結構
普通中空注漿錨桿由中空錨桿體、錨頭、止?jié){塞、墊板和螺母組成。
1.中空錨桿體采用中空設計，桿體中孔作為鉆進高壓風水通道和注漿通道，與實心桿體相比，中空桿設計可獲得更好的鋼度和抗剪強度。錨桿體外表面為全長標準大螺距螺紋結構，螺紋結構便于錨桿的切割和接長，與光滑桿體相比增加了錨桿體與注漿材料的粘接面積，從而提高了錨固力。
2.錨頭 錨頭采用鋼質錨頭，不僅能固定和居中錨桿體部件而且能在巖石錨孔中產生一定的錨固力。
3.止?jié){塞 止?jié){塞由橡塑材料制成，考慮了注漿排氣，有一定的密封作用，便于實現有壓注漿，增加注漿材料的飽滿度和密實度。止?jié){塞有對中支架的作用。
4.墊板 采用熱軋成型墊板，有一定彈性，便于應力傳遞。墊板可提供7度的可調角度，便于密貼巖石表面。
5.螺母 采用半球或六角螺母，可通過螺母對桿體施加主動應力。



中空注漿錨桿分類
1.普通式中空注漿錨桿（桿體+三件套（螺母+墊板+止?jié){塞）+硬質塑料錨頭）
2.自進式中空注漿錨桿（桿體+三件套（螺母+墊板+止?jié){塞）+合金鉆頭+釬尾套）
3.漲殼式中空注漿錨桿（桿體+三件套（螺母+墊板+止?jié){塞）+鋼質漲殼錨頭）
4.組合式中空注漿錨桿 （0.5米的Φ30*5mm中空錨桿體+30/22連接套+22鋼筋x長度+30螺母+150*4墊板+30止?jié){塞+塑料錨頭+排氣管（若干米）+堵頭）

中空注漿錨桿選型
01普通中空注漿錨桿采用先插入中空桿體．后在中空桿體的孔腔中由內向外灌注水泥漿，且錨孔外端口有止?jié){塞和托板，能有效地防止?jié){液的外溢，保證桿體與孔壁間的注漿飽滿，這樣就能沿錨桿全長傳遞剪應力和拉應力，確保錨固范圍內的巖體得到加固。
02注漿凝固后，可用扭力扳手?jǐn)Q緊螺母，提供10KN左右的托板抗力在錨桿端頭形成具有與機械式錨桿相似的球形壓力區，從而可控制巖體開挖后的初期變形，阻止破碎巖塊掉落。
03采用漲殼中空注漿錨桿或預應力自進式中空注漿錨桿，通過擰緊螺母或張拉裝置能主動地將張拉荷載傳遞給巖土體，錨桿端部的球形或錐形壓力區明顯增大，能提高軟弱結構面或潛在滑移面的抗剪強度。按一定間距排列的漲殼式或自進式預應力錨桿可使錨固范圍內的巖體構成壓應力拱帶，顯著增強隧洞或邊坡工程的穩定性。
04在軟弱破碎、成孔困難的地層中．采用將鉆桿與中空錨桿桿體合二為一的自進式錨桿，并可通過連接套，方便地將錨桿加長，這樣就從根本上扭轉了在松軟、破碎等不良地層中無法安設錨
桿或錨桿長度不能滿足設計要求的狀況。
05中空注漿錨桿不僅可保證桿體與孔壁間的空隙內注漿飽滿，而且由于配置了錨頭、止?jié){塞及連接套，可使桿體在錨孔內居中，從而錨桿能獲得要求均勻的保護層厚度，大大提高了錨桿的耐久性。

中空注漿錨桿的優勢（為什么要選擇中空注漿錨桿?）
一看相同地質錨固所需要的錨桿總重量，因中空注漿錨桿荷載值遠運大于非中空注漿錨固材料，所以所需錨桿總重量就遠遠低于非中空注漿錨固材料
二看相同地質錨固鉆孔成本，由于非中空注漿錨固材料荷載作值低，要達到中空注漿錨桿的荷載值，必須加粗錨桿直徑，這就必然加大巖孔直徑，從而加大鉆孔難度和鉆孔成本
三看錨固質量，自進式中空注漿錨桿在鉆進時就有中隔器跟進，保持錨桿在孔中央；中空注漿漲殼錨桿和中空注漿錨桿在插入孔內時無需插入注漿管，能保證注漿水泥包裹桿體達到規定值。
四看施工投入成本低，自進式中空注漿錨桿集鉆孔、注漿、錨固為一體，克服了其它錨桿的繁雜工秩，具有施工方便、快捷、成孔率高、施工成本低、錨固力強的特點，還有其它諸多因素。

① 錨桿懸吊作用：礦用錨桿穿過軟弱、松動、不穩定的巖土體，錨固在深盡穩定的巖土體上，提供足夠的拉力，克服滑落巖土體的自重和下滑力，防止洞壁滑移、塌落。
② 擠壓加固作用：中空注漿錨桿受力后，在周圍一定范圍內形成壓縮區。將礦用錨桿以適當?shù)姆绞脚帕?，使相鄰錨桿各自形成的壓縮區相互重疊形成壓縮帶。壓縮帶內的松動地層通過錨桿加固，整體性增強，承載能力提高。
③ 組合梁(拱)作用：錨桿插入地層內一定深度后，在錨固力作用下的地層間相互擠壓，層間摩阻力增大，內應力和撓度大為減小，相當于將簡單疊合的數層梁(拱)變成組合梁(拱)。組合梁(拱)的抗彎剛度和強度大為提高，從而增強了地層的承載能力。錨桿提供的錨固力愈大，作用愈明顯。
④中空注漿錨桿長度：錨桿按照設計、能有效發揮其作用時所需的總長度。按懸吊作用計算時，是錨固長度、加固長度和外露長度之和。按組合梁(拱)作用計算時，是1.2倍組合梁(拱)的高度和外露長度之和。實際取值時，還應考慮開挖輪廓線不平整而增加的附加長度。
⑤ 錨固長度：錨桿錨入穩定地層中的長度，可按經驗選取或按計算選取。按經驗選取時，考慮錨固方式和錨桿直徑。按計算選取時，考慮砂漿與錨桿的粘結力和砂漿與孔壁的粘結力。
⑥ 加固長度：按沿錨桿方向所懸吊的危巖的高度，或圍巖荷載高度，也可用聲波等測試技術測量的松動圈厚度的方法來確定。
⑦中空注漿錨桿拉撥試驗：檢驗錨桿施工質量、測定錨桿抗拔力的方法之一。在錨桿未被噴射混凝土覆蓋之前，用錨桿拉力計或扭力矩扳手直接進行測定。夾住錨桿后，緩慢均勻加壓，直至壓力表讀數達到與設計值相對應的數值為止，或使錨桿松動為止，一般不做破壞性試驗。在錨桿被噴射混凝土覆蓋后，中空注漿錨桿用錨桿探測儀探明后，將礦用錨桿刨出再進行測定。錨桿檢測數量按洞室每長30─50米或每300根錨桿取樣一組，每組不得少于3根，礦用錨桿應在檢查點同一斷面內的一排錨桿中均勻選取。

中空注漿錨桿規格型號：

規格型號	公稱直徑 mm	公稱壁厚 mm	屈服強度 MPa	抗拉強度 MPa	屈服力 kN	最大力 kN	斷后伸長率 %
φ25×5	25	5	325	490	≥102	≥153	≥21
φ25×7	25	7	325	490	≥128	≥193	≥21
φ28×5.5	28	5.5	325	490	≥126	≥190	≥21
φ32×6	32	6	325	490	≥159	≥240	≥21

備注：桿體標準長度2/2.5/3/3.5/4/4.5/5/5.5/6/6.5/7/7.5/8m
中空錨桿力學性能指標可按用戶及要求生產，墊板，螺母，止?jié){塞，錨頭可更具用戶要求提供。

施工工藝
1、鉆進:用普通鑿巖機鉆孔并清孔。
2、插進錨桿:將安裝好錨頭的中空注漿錨桿插進孔,錨頭上的倒刺立即將錨桿掛住。
3、安裝止?jié){塞,墊板,螺母。
4、連接注漿機:通過快速注漿接頭將錨桿尾端和所選注漿機連接。
5、注漿:開動機器注漿,如需要進行壓力注漿改良圍巖結構,只需待壓力表上指針升至設計壓力時即可。

安全要求和措施
1、施工期間，應對支護的工作狀態進行定期和不定期檢查。在不良地質地段?應由專人每班檢查。
2、暫停施工時，應將支護直抵開挖面。
3、錨桿簡易臺架應安置應穩妥。
4、作業中如發生風、水、輸料管路堵塞或爆裂時，必須依次停止風、水、料的輸送。
5、對錨桿支護體系的監控量測中發現支護體系變形、開裂等險情時，應采取補救措施。當險情危急時，應將人員撤出危險區。
6、若已錨地段有較大變形或錨桿失效，立即在該地段增設加強錨桿，長度不小于原錨桿長度1.5倍。

質量控制及檢驗
1、錨桿安裝允許偏差應符合下列規定
1）錨桿孔的孔徑應符合設計要求。
2）錨桿孔的深度應大于錨桿長度的250px。
3）錨桿孔距允許偏差為±375px。
4）錨桿插入長度不得小于設計長度的95%。
2、錨桿孔的方向應符合設計要求
錨桿墊板應與基面密貼，錨桿應平直、無損傷，表面無裂紋、油污、顆粒狀或片狀銹蝕。
3、質量控制
必須進行崗前培訓。
讓操作者了解注意施作程序及標準。
開工前必須認真進行交底。
必須繪制錨桿布置圖，嚴格控制其位置。
控制砂漿的水灰比。
控制注漿壓力和進漿量。

注意事項
1、注漿工人必須帶防護工具。
2、認真檢查機具設備及線路?避免漏電傷人。
3、機械司機嚴格按操作規程操作。
4、注漿工人與注漿泵司機必須協調好。
5、注漿完畢必須先關閉閥門，再關注漿器。
6、注漿口不允許對人

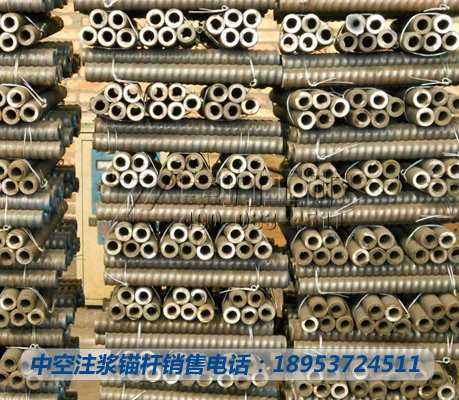

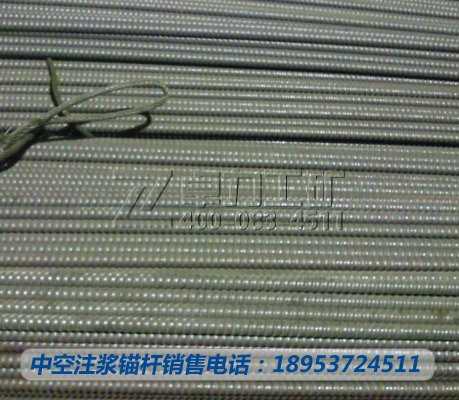

中空注漿錨桿圖集

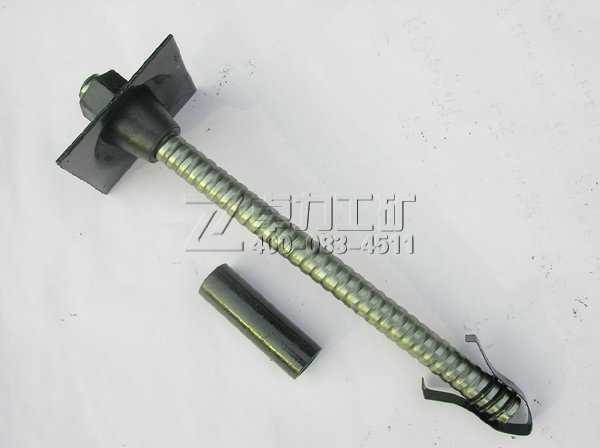

插入式中空注漿錨桿

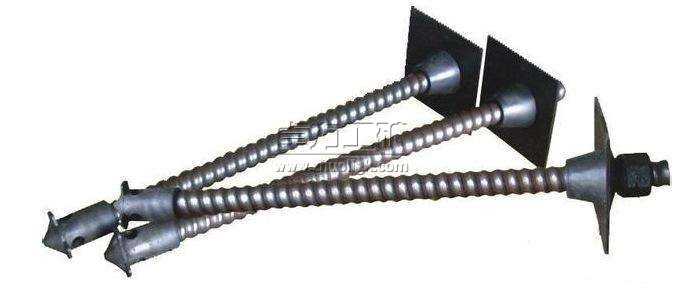

漲殼式中空注漿錨桿
