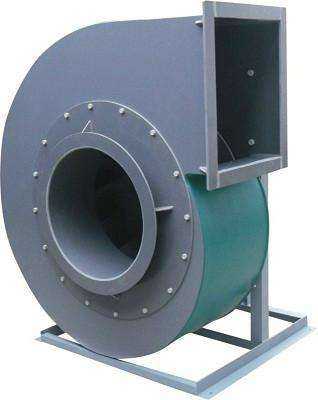

9-12型高壓離心風機，作為各種熔爐、鍛冶爐鼓風，8-09、9-12型高壓離心風機，風積結構為葉輪、機殼、進風口、傳動組。

一、高壓離心風機的用途
8-09、9-12型高壓離心風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的專用風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。
二、高壓離心風機的型式
1、8－09、9－12型高壓離心風機均為單吸入
　   8-09型風機，我公司設計機號有№ 6.8A、7.1D、8D、8.5D、9D五個機號。
　   9-12型高壓離心風機我公司設計機號有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。
2、8－09。9－12型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。
3、風機的出口位置以機殼的出口角度表示，“順”、“逆”風機機殼制成0度、90度、180度。
三、高壓離心風機的結構
風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成。
1.葉輪：葉輪按新的高效前向風機理論設計，葉輪成形后，經靜、動平衡校正，故運轉平穩。
2.機殼：用普通鋼板焊接成蝸形殼整體。
3.進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
4.傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用潤滑脂潤滑。

8-09、9-12性能與選用件表
型號	機號№	傳動方式	轉速r/min	序 號	全 壓 Pa	流 量 m³/h	所需 功率 KW	電 動 機		聯 軸 器	附       件
								型 號	功率KW	GB4323-84	螺  栓 GB799-88	螺 母 GB6170 -86	墊 母 GB96 -85
8-09	6.8	A	2900	1	10523	675	4.62	Y132S2-2	7.5		M16×400 (4個）	M16 (4個）	16 （4個）
				2	11026	944	5.82
				3	11347	1215	7.15
				4	11439	1485	8.63	Y160M1-2	11
				5	11341	1754	10.28
				6	11063	2024	11.96	Y160M2-2	15
				7	10634	2295	13.60
8-09	7.1	D	2900	1	11472	768	5.53	Y132S1-2	5.5	TL7 38×80/50×110	M20×500 (6個）	M20 (6個)	20 (6個)
				2	12021	1075	6.96	Y132S2-2	7.5
				3	12371	1383	8.71	Y160M1-2	11	TL7 42×110/50×110
				4	12471	1690	10.42
				5	12364	1997	12.30	Y160M2-2	15
				6	12061	2304	14.35
				7	11594	2612	16.61	Y160L-2	18.5
				8	11016	2919	18.38
8-09	8	D	2930	1	14867	1110	10.36	Y160M1-2	11	TL7 42×110/50×110	M20×500 (6個）	M20 (6個)	20 (6個)
				2	15579	1554	13.04	Y160M2-2	15
				3	16033	1998	16.31	Y160L-2	18.5
				4	16163	2442	19.51	Y180M-2	22	TL7 48×110/50×110
				5	16023	2887	23.04	Y200L1-2	30	TL7 55×110/50×110
				6	15632	3331	26.88
				7	15026	3775	31.11	Y200L2-2	37
				8	14277	4219	34.43
8-09	8.5	D	2950	1	17013	1341	14.32	Y160M2-2	15	TL7 42×110/55×110	M20×500 (8個）	M20 (8個)	20 (8個)
				2	17828	1877	18.02	Y160L-2	18.5
				3	18347	2414	22.54	Y200L1-2	30
				4	18496	2950	26.97
				5	18338	3487	31.85	Y200L2-2	37	TL7 55×110/55×110
				6	17888	4023	37.15	Y225M-2	45
				7	17196	4560	43.00
				8	(16339)	(5096)	(47.59)
8-09	9	D	2950	1	19073	1591	19.05	Y180M-2	22	TL7 48×110/55×110	M12×300(4個） M20×500(4個）	M12(4個） M20(4個）	12(4個） 20(4個）
				2	19988	2228	23.98	Y200L1-2	30	TL7 55×110/55×110	M16×400(4個） M20×500(4個）	M16(4個） M20(4個）	16(4個） 20(4個）
				3	20569	2865	30.00
				4	20736	3502	35.90	Y200L2-2	37
				5	20558	4138	42.37	Y225M-2	45
				6	20054	4775	49.44	Y225M-2	55	TL8 60×140/55×110	M20×500 (8個）	M20 (8個)	20 (8個)
				7	19278	5412	57.22	Y280S-2	75	TL8 65×140/55×110
				8	18318	6049	63.33

9-12	6.8	A	2930	1	11590	1700	9.32	Y160S2-2	15		M16×400 (6個）	M16 (4個）	16 （4個）
				2	11820	2160	11.59
				3	12000	2620	13.57
				4	12140	3080	15.93	Y160L-2	18.5
				5	12120	3540	18.27
				6	11980	4000	20.55	Y180M-2	22
				7	11740	4460	22.60
9-12	7.1	A	2900	1	12347	2074	12.10	Y160M2-2	15		M16×400 (4個）	M16 (4個）	16 （4個）
				2	12661	2658	15.02
				3	12807	3000	16.43	Y160L-2	18.5
				4	12896	3242	18.02
				5	13024	3826	21.14	Y180M-2	22
				6	12935	4410	24.30	Y200L1-2	30
				7	12739	4990	27.65
9-12	7.4	D	2900	1	13416	2349	14.88	Y160M2-2	15	TL7 42×110/55×140	M12×300	M12	12
				2	13749	3010	18.47	Y160L-2	18.5
				3	14004	3371	22.16	Y180M-2	22	TL7 48×110/55×140
				4	14142	4332	25.99	Y200L1-2	30
				5	14053	4993	29.89
				6	13838	5654	33.99	Y200L2-2	37	TL7 55×110/55×140	M16×400	M16	16
				7	13465	6315	38.07	Y225M-2	45
9-12	7.7	A	2900	1	14543	2349	15.81	Y180M-2	22		M16×400 (4個）	M16 (4個）	16 （4個）
				2	14887	3010	19.60
				3	15171	3671	23.52	Y200L1-2	30
				4	15319	4332	27.59
				5	15220	4993	31.72	Y200L2-2	37
				6	14985	5654	36.07
				7	14583	6315	40.40	Y225M-2	45
9-12	8	D	2950	1	16216	2996	22.97	Y200L1-2	30	TL7 55×110/55×110	M16×400 (4個） M20×500 (4個）	M16 (4個） M20 (4個)	16 (4個） 20 (4個)
				2	16528	3824	28.24
				3	16931	4651	33.98	Y200L2-2	37
				4	17096	5478	39.78	Y225M-2	45
				5	16931	6306	45.52
				6	16729	7133	51.83	Y225M-2	55	TL8 60×140/55×110	M20×500 (8個）	M20 (8個)	20 (8個)
				7	(16216)	(7960)	(57.84)
9-12	9	D	2970	1	20803	4295	42.24	Y225M-2	45	TL8 55×110/65×140	M16×400(4個） M20×500(4個）	M16(4個） M20(4個）	16(4個） 20(4個）
				2	21202	5681	51.93	Y225M-2	55	TL8 60×140/65×140	M20×500 (8個）	M20 (8個)	20 (8個)
				3	21719	6667	62.48	Y280S-2	75	TL8 65×140/65×140
				4	21931	7853	73.15
				5	21719	9039	83.71	Y280M-2	90
				6	(21461)	(10225)	(95.31)
				7	(20808)	(11411)	(106.40)
