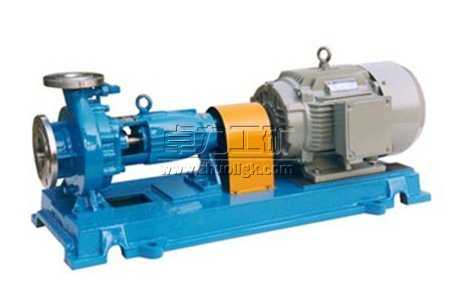

IH型單級單吸化工離心泵說明書

IH型單級單吸化工離心泵|IH單級單吸離心泵|IH耐腐蝕離心泵


發布時間:2018-11-01 07:33:32人氣:1213
IH型單級單吸耐腐蝕離心泵,供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體,輸送介質溫度一般為-20-1050C,必要時采取適當冷卻措施,輸送介質溫度可更高,產品廣泛應用于石油、化工、冶金、生物制藥、食品、造紙、合成纖維等行業。
IH型單級單吸耐腐蝕離心泵結構簡單,性能可靠,體積小、重量輕、效率高、噪聲低、振動小、汽蝕余量低,使用維修方便。

IH型不銹鋼化工泵輸送介質溫度為-20℃~105℃,需要時采用雙端面密封冷卻裝置,可輸送介質溫度為20℃~+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
一般材質為不銹鋼304,可配防爆電機。

IH耐腐蝕化工泵主要用途
適用于瓶、桶、缸、池或其他容器中抽取腐蝕性液體。
IH型不銹鋼化工泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。化工泵具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。為提高產品質量、減少跑、冒、滴、漏,防止污染,改善環境,發揮很大的作用。
適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在各種℃的腐蝕性介質或物理、化學性能高的介質。
主要有:各種玻璃纖維化工泵、耐腐蝕塑料泵、高溫化工泵、標準化工流程泵、磁力驅動泵等。
用于泵送清水,含有磨蝕性的,對普通泵體材料有害的物質、懸浮的、對不銹鋼材料有腐蝕的、非爆炸性的物質;
同時廣泛應用用于供水; 用于供熱、空調、冷卻和循環系統; 用于民用及工業用途;用于消防;用于灌溉;用于日常用途及民用,工業,園藝,灌溉用途;用于雨水積蓄工程;用于必須低噪音的場合;用于增壓,適合輸送腐蝕、爆炸性、顆粒的水或液體;適合管網增壓。

IH耐腐蝕化工泵性能范圍
流量Q:6.3~400m3/h
揚程H:5~132m
轉速n:2900、1450r/min
配帶功率:0.55~110KW
進口直徑:50~200mm
最高工作壓力:1.6Mpa
IH型化工泵有29個基本型,其中22個雙速(2900、1450r/min)經過A、B兩種型式的葉輪直徑切割變型后,達112個規格。

IH型單級單吸耐腐蝕離心泵29個基本型號,同一型號的泵因改變?nèi)~輪外徑而有不同的性能(在泵型號后面加上A、B等字母表示)。但只用四根軸和四個懸架部件,零件通用化程度高達92%以上。
IH型單級單吸耐腐蝕離心泵型號(單級單吸離心泵、耐腐蝕離心泵):
IH50-32-125、IH50-32-160、IH50-32-200、IH50-32-250、IH65-50-125、IH65-50-160、IH65-40-200、IH65-40-250、IH65-40-315、IH80-65-125、IH80-65-160、IH80-50-200、IH80-50-250、IH80-50-315、IH100-80-125、IH100-80-160、IH100-65-200、IH100-65-250、IH100-65-315、IH125-100-200、IH125-100-250、IH125-100-315、IH125-100-400、IH150-125-250、IH150-125-315、IH150-125-400、IH200-150-250、IH200-150-315、IH20-150-400

IH型單級單吸耐腐蝕離心泵工作參數范圍:
流    量:6.3—400m3/h
揚    程:5—125m
進口直徑:50—200mm
轉    速:2900r/min,1450 r/min
IH單級單吸離心泵|IH耐腐蝕離心泵

IH耐腐蝕化工泵內部結構
耐腐蝕化工泵
IH型不銹鋼化工泵泵蓋通過止口固定在中間支架上,然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間,泵體是軸向吸入,徑向排出,腳支承式,可直接固定在底座上。懸架部件通過止口固定固定在中間支架上,并用懸架支架支撐在底座上。為拆卸方便,設計了加長聯軸器,檢修時可以不拆卸進出口聯接管路,泵體和電動機。只需拆下聯軸器的中間聯接件,即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
IH耐腐蝕化工泵軸封型式
IH型不銹鋼化工泵填料密封:泵蓋內設有填料函,采用軟填料密封,填料函內可通入有一定壓力的水,供密封冷卻,潤滑、清洗用。
機械密封:單端面機械密封和雙端面機械密封兩種型式,密封腔內通入一定壓力的水,沖洗磨擦兩端面,同時起冷卻作用。
泵的密封型式采用填料密封或機械密封,由用戶根據需要適用,同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式,如帶波紋管的機械密封和付葉輪密封等等。

IH型單級單吸耐腐蝕離心泵 標 記:

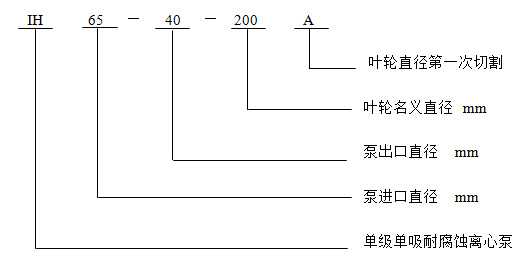

IH型單級單吸耐腐蝕離心泵型號含義





型號 轉速
n
(r/min)
流量Q 揚程
H
(m)
效率(%) 軸功率 電機功率
(kw)
(m3/h) (L/s)
50-32-125 2900 12.5 3.47 20 60 1.13 2.2
1450 6.3 1.74 5 54 0.16 0.55
50-32-160 2900 12.5 3.47 32 54 2.02 3
1450 6.3 1.74 8 48 0.29 0.55
50-32-200 2900 12.5 3.47 50 48 3.54 5.5
1450 6.3 1.74 12.4 42 0.51 0.75
50-32-250 2900 12.5 3.47 80 38 7.16 11
1450 6.3 1.74 20 32 1.07 1.5
65-50-125 2900 25 6.94 20 69 1.97 3
1450 12.5 3.47 5 64 0.27 0.55
65-50-160 2900 25 6.94 32 65 3.35 5.5
1450 12.5 3.47 8.0 60 0.45 0.75
65-40-200 2900 25 6.94 50 60 5.67 7.5
1450 12.5 3.47 12.5 55 0.77 1.1
65-40-250 2900 25 6.94 80 50 10.89 15
1450 12.5 3.47 20 46 1.48 2.2
80-65-125 2900 50 13.9 20 75 3.63 5.5
1450 25 6.94 5 71 0.48 0.75
80-65-160 2900 50 13.9 32 73 5.97 7.5
1450 25 6.94 8 69 0.79 1.5
80-50-200 2900 50 13.9 50 69 9.87 15
1450 25 6.94 12.5 65 1.31 2.2
80-50-250 2900 50 13.9 80 63 17.3 22
1450 25 6.94 20 60 2.27 3
100-80-125 2900 100 13.9 20 78 7.00 11
1450 50 27.8 5 72 0.91 1.5
100-80-160 2900 100 13.9 32 78 11.2 15
1450 50 27.8 8.0 75 1.12 2.2
100-65-200 2900 100 13.9 50 76 17.9 22
1450 50 27.8 12.5 73 2.33 4
100-65-250 2900 100 13.9 80 72 30.3 37
1450 50 27.8 20 68 4.00 5.5
125-100-200 2900 200 55.5 50 81 33.6 45
1450 100 27.8 12.5 76 4.48 7.5
125-100-250 2900 200 55.5 80 78 55.9 7.5
1450 100 27.8 20 76 7.17 11
125-100-315 2900 100 27.8 32 73 11.0 15
150-125-250 1450 200 55.6 20 81 13.5 18.5
150-125-315 2900 200 55.6 32 79 22.08 30



卓力工礦是國內知名IH型單級單吸化工離心泵生產廠家,有豐富的經驗為客戶提供高品質的IH型單級單吸化工離心泵及完善的售后服務,如果您想了解最新IH型單級單吸化工離心泵價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!

常見問題:IH型單級單吸化工離心泵發貨時間? IH型單級單吸化工離心泵售后保障? IH型單級單吸化工離心泵訂貨需要提供什么信息?


產品標簽:IH型單級單吸化工離心泵| IH單級單吸離心泵|IH耐腐蝕離心泵
