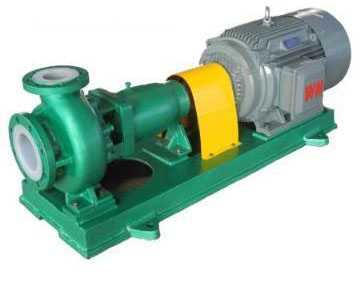

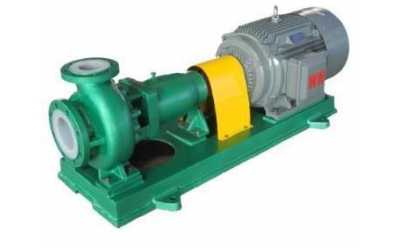

FSB氟塑料懸臂式離心泵說明書

FSB氟塑料懸臂式離心泵|FSB氟塑料離心泵|FSB單級單吸離心泵


發布時間:2018-11-01 05:56:10人氣:708
一、FSB系列氟塑料離心泵產品特點:
    FSB型氟塑料合金離心泵按國際標準設計,泵體采用金屬外殼內襯聚全氟乙丙烯(F46),泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封,靜環選用99%氧化鋁陶瓷或氮化硅,動環采用四氟填充材料,耐腐耐磨,適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質,是目前世界上最強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高,節約能源等優點。杜絕跑、冒、滴、漏,廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
    本司化工泵全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

二、FSB系列氟塑料合金離心泵參考技術:
流量:3.6~100m3/h;
揚程:15~55m;
轉速:2900r/min;
功率:1.5~18.5KW;
進口直徑:25~100mm;
適用溫度:-20℃~120℃。

三、FSB系列氟塑料合金離心泵的型號意義:
FSB系列單級單吸懸臂式離心泵的型號意義

FSB氟塑料耐腐蝕泵性能參數:
型號 流量(m3/h) 揚程
(m)
口徑 功率 轉速
(r/min)
汽蝕余量
(m)
效率
(%)
進口 出口 軸功率 電機功率
40FSB-20L 10 20 ф40 ф32 1.4 3.0 2900 3.0 45
40FSB-30L 10 30 ф40 ф32 1.6 3.0 2900 3.0 42
50FSB-25L 12.5 25 ф50 ф32 1.8 3.0 2900 3.0 55
50FSB-30L 13 30 ф50 ф32 1.9 3.0 2900 3.0 46
65FSB-32L 25 32 ф65 ф50 4.7 5.5 2900 3.0 65
80FSB-20L 50 20 ф80 ф65 4.6 5.5 2900 3.0 45
80FSB-25L 42 25 ф80 ф65 5.7 7.5 2900 3.0 67
80FSB-30L 50 30 ф80 ф65 6.9 7.5 2900 3.5 68
80FSB-40L 45 40 ф80 ф50 10 11.0 2900 3.5 48
80FSB-50L 50 50 ф80 ф50 12 15.0 2900 3.5 57
80FSB-55L 50 55 ф80 ф50 13.5 18.5 2900 4.0 50
100FSB-32L 100 32 ф100 ф80 12 15.0 2900 3.5 70

型號 流量(m3/h) 揚程
(m)
口徑 功率 轉速
(r/min)
汽蝕余量
(m)
效率
(%)
進口 出口 軸功率 電機功率
40FSB-15(D) 5 15 ф40 ф32 0.4 3.0 2900 3.0 40
40FSB-20(D) 10 20 ф40 ф32 1.2 3.0 2900 3.0 42
40FSB-30(D) 10 30 ф40 ф32 1.2 3.0 2900 3.0 52
50FSB-20(D) 12.5 20 ф50 ф32 1.5 3.0 2900 3.5 55
50FSB-25(D) 12.5 25 ф50 ф32 1.8 3.0 2900 3.5 55
50FSB-30(D) 15 30 ф50 ф32 1.9 3.0 2900 3.5 54
65FSB-32(D) 25 32 ф65 ф50 3.6 5.5 2900 3.5 65
80FSB-25(D) 42 25 ф80 ф65 3.8 7.5 2900 3.5 67
80FSB-30(D) 50 30 ф80 ф65 6.8 7.5 2900 3.5 68

四、FSB系列氟塑料合金離心泵使用說明安裝及注意事項:
1.在安裝前應對泵和電機進行檢?,各部分應完好無損,泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.最后用手盤動聯軸器.檢?有無碰擦現象.轉動輕松均?則安裝結束。
3.塑料合金泵鋼度較金屬差,故管路重量不能直接壓在泵體上,迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢?原因.故降排除后才能工作。

五、FSB系列氟塑料合金離心泵的氣動與停車:
1.往水泵內注足液體(引液)。
2.檜?支架油室的油位是否在規定范圍內。
3.檢?電動機運轉方向.調看泵的旋轉標記。
4.關閉出口閥門及壓力表旋塞。
5.啟動電機.打開壓力表旋塞.慢慢打開出口閥門,當壓
6.重要停車時,首先關閉出水閥,再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。

六、FSB系列氟塑料合金離心泵的拆卸與安裝:
泵的拆卸
1.泵與電機聯接用爪型聯軸器連接,拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2.松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3.松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4.松開機械密封動!不固定螺釘,用木錘輕擊連軸器中心吊緊螺栓,葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出?壞。
5.松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序?qū)⒚芊饧?dòng)環、環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。

七、FSB系列氟塑料合金離心泵的故障與排除:

故 障 原 因 解決方法
打不出液體 1、吸入管內有空氣.迸口阻塞
2、吸上高度太高
3、要求揚程大于泵揚程
4、排出管過細.管路損失過大
5、反轉
1 、清理管路,排凈空氣
2 、降低泵安裝高度
3、更換揚程大的泵
4 、換口徑與泵口等大的輸出管
5、改變方向
流量不足 1 、葉輪損壞
2 、 密封件損壞
3、數不足
4、進口管過細
5、出口管彎頭過多,阻力過大
1 、更換新葉輪
2 、換密封件
3、增加轉數
4 、按規定重裝管道
5 、重新合理安排管路
揚程不足 1、輸送介質中含有氣體或介質粘度過大
2、葉輪和葉片損壞
3、轉數不足
1、降低介質粘度或增加注灌壓力
2、更換葉輪
3 、增加轉數
軸端滲漏 1、機械密封卡環過松
2、軸端卡環過渡尺寸間隙太大
1、旋緊卡壞兩只內六角螺釕
2、將泵拆卸,軸、卡擋繞F4生料帶薄膜數圈.緊配合.螺栓旋緊
密封泄漏嚴重 1、密封元件材料選用不當
2、磨瘵付嚴重磨損
3、動靜環吻不勻
4 、磨擦付過大靜環碎裂
1、向供泵串位述明介質情況,配適當動靜環
2、更換磨損另件.并調整彈簧壓力,減少磨損
3、密封組合體松卡環鏍栓重新調正位置
4、整泵拆卸.換靜環按要求裝密封組合件與軸垂直度誤差<0.10
泵內有雜音或泵振動 1、泵軸與電機軸不同心
2 、流量超過使用范圍產生氣蝕
3、泵產生氣蝕
4 、電動機與軸承磨損
1 、校正泵軸中心
2、選用適當?shù)谋眯?按泵使用范圍運轉
3、降低介質的溫度或增加灌注壓力
4、清洗或更換軸承

訂貨請盡量提供:
1.型號2.口徑3.揚程4.流量5.電機功率(KW)6.轉速(R/min)7.材質是否帶附件8.電壓(V)
