本公司專業生產CR系列插入式超聲波流量計,目前有現貨,歡迎來電咨詢!
CR系列(包括300系列、500系列、600系列、800系列)超聲波流量計以速度差法為原理,測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術,儀表計量準確、運行可靠、更適于工業現場的需求。產品生產標準為CJ/T3063-1997,檢定規程為JJG198-1994。
CR系列插入式超聲波流量計獨具五大技術特色。
① 陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑,粘接更加牢固,使用溫度可達160℃,特別適于聲傳感器,使傳感器的工程實用性大大提高。
② 微功耗、數字化設計。整機采用微功耗硬件及軟件設計,對超聲波信號進行數字發射、數字接收和數字分析,達到了全面的數字化設計,整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
③ 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術,保證準確的計量功能。另外設計了先進的管理功能,該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
④ 靈活的維護性能。采用換向自適應技術,使該系列儀表能夠自動消除測量過程的零點誤差,并能夠在維修過程中任意更換轉換器和傳感器,不影響測量準確度。
⑤ 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化,使操作者不使用說明書即可操作。
超聲波流量計傳感器分為三種型式:插入式傳感器、管段式傳感器、外夾式傳感器。
我公司現有多種類型超聲流量計供用戶選擇。

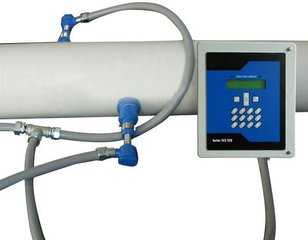

● 插入式超聲波流量計:可不停產安裝和維護。采用陶瓷傳感器,使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量,為了提高測量準確度,可選擇三聲道。
● 管段式超聲波流量計:需切開管路安裝,但以后的維護可不停產??蛇x擇單聲道或三聲道傳感器。
● 外夾式超聲波流量計:能夠完成固定和移動測量。采用專用耦合劑(室溫固化的硅橡膠或高溫長鏈聚合油脂)安裝,安裝時不損壞管路。
● 便攜式超聲波流量計:便攜使用,內置可充電鋰電池,適合移動測量,配接磁性傳感器。
● 手持式超聲波流量計:體積小,重量輕,內置可充電鋰電池,手持使用,配接磁性傳感器。
● 防爆型超聲波流量計:用于爆炸性環境液體流量測量,為防爆兼本安型。即轉換器為防爆型,傳感器為本質安全型。
● 流量測量系統:由多臺超聲流量計和系統主站組成。適于多條管路的集中測量。
● 超聲波熱量計:用于供熱系統的熱量測量。
● 電池供電型超聲流量計:采用一節鋰電池供電的一體式超聲流量計。適于無市電供應的測量場合,一節電池可使用十年,具有多種測量功能。
●MQ系列超聲波明渠流量計,用于液體明渠流量測量,測量傳感器可采用超聲速度傳感器、帕氏槽、P-B槽、三角堰、矩形堰和全寬堰,并采用超聲液位測量。該系統明渠流量計測量準確、可靠。采用超聲速度傳感器時,可測量大型渠道或涵洞的液體流量。
● 堰槽式明渠流量計:可使用帕氏槽、P-B槽、三角堰、矩形堰、全寬堰進行明渠流量測量,液位傳感器采用超聲傳感器。
● 超聲式明渠流量計:采用超聲傳感器測量流速及液位。測量準確度高,適于大型渠道和涵洞的流量測量。根據測量準確度要求,超聲速度測量可選擇單聲道、雙聲道和三聲道。
CR系列插入式超聲波流量計獨具五大技術特色。
① 陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑,粘接更加牢固,使用溫度可達160℃,特別適于聲傳感器,使傳感器的工程實用性大大提高。
② 微功耗、數字化設計。整機采用微功耗硬件及軟件設計,對超聲波信號進行數字發射、數字接收和數字分析,達到了全面的數字化設計,整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
③ 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術,保證準確的計量功能。另外設計了先進的管理功能,該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
④ 靈活的維護性能。采用換向自適應技術,使該系列儀表能夠自動消除測量過程的零點誤差,并能夠在維修過程中任意更換轉換器和傳感器,不影響測量準確度。
⑤ 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化,使操作者不使用說明書即可操作。
超聲波流量計傳感器分為三種型式:插入式傳感器、管段式傳感器、外夾式傳感器。
插入式超聲流量計 | 管段式超聲流量計 | 外夾式超聲流量計 | |||
---|---|---|---|---|---|
管徑范圍 | DN80~4000 | DN20~2000 | DN20~4000 | ||
流速范圍(%) | 0.01~12 | ||||
準確度(%) | 單聲道 | 三聲道 | 單聲道 | 三聲道 | 1.5 |
1.0 | 0.5 | 1.0(校正0.5) | 0.5 | ||
測量液體 | 水、河水、海水、石油、化學液體等均質液體 | ||||
管道材質 | 金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)非金屬材料(如PVC,有機玻璃等) | ||||
管襯材質 | 玻璃鋼、砂漿、橡膠等 | ||||
信號輸出 |
1.4-20mA:阻抗小于800Ω,光電隔離,準確度0.1%。 2.累計脈沖輸出:光電隔離,無源開路輸出,傳輸距離小于500m。 3.RS-485:光電隔離,波特率可選擇,傳輸距離大于1.6km。 4.打印機:RS-232串口模式。打印機為選配件。 |
||||
鍵盤 | 4 x 4 漢字鍵盤或 1 x 4 英文鍵盤 | ||||
顯示器 | 2 x 10 漢字顯示或 2 x 16英文顯示 | ||||
測量功能 | 顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。 | ||||
數據存貯 | 可儲存前720小時,前365天,前36個月和前十年的測量數據,包括瞬時流量、累計流量、斷電時間等。 | ||||
環境溫度 |
轉換器:-10~45 ℃(特定環境請說明) 傳感器:-30~+60 ℃(常溫型) -30~+160 ℃(高溫型) |
||||
傳感器材質 | 不銹鋼和陶瓷 | 不銹鋼和普通碳鋼 |
常溫型為尼龍 高溫型為合金鋁 |
||
傳感器承壓能力 | 管內部分壓力小于2.5MPa |
DN20~700mm小于2MPa DN800~2000mm小于1MPa |
與管內壓力無關建議不浸水工作 | ||
傳感器防護等級 | IP68 | ||||
轉換器防護等級 | 壁掛式轉換器:IP65 盤裝式轉換器:IP52 一體式轉換器:IP67 | ||||
防爆等級 | [Exib]IIBT6 | ||||
傳感器電纜長度 | 小于400m | 小于400m | 小于300m | ||
傳感器電纜型號 | SEYV-75-2(直徑7mm) | ||||
工作電源 | AC220V ± 10% ,DC12~36V , 功率0.5W | ||||
轉換器外形尺寸 |
壁掛式:213 x 185 x 107mm 盤裝式:16 x 80 x 250mm 一體式:185 x 140 x 100mm |
||||
傳感器外形尺寸 | 220x?20(桿部)x?50(連接部)mm | 見管段傳感器數據表 | 60x40x35mm | ||
轉換器重量 | 壁掛式:1.2kg 盤裝式:0.8kg 一體式:1.4kg | ||||
傳感器重量 | 0.7kg/支 | 見管段傳感器數據表 | 0.2kg/支 | ||
熱量測量功能 |
測量供熱、熱損耗、入口溫度、出口溫度。 |
我公司現有多種類型超聲流量計供用戶選擇。
● 插入式超聲波流量計:可不停產安裝和維護。采用陶瓷傳感器,使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量,為了提高測量準確度,可選擇三聲道。
● 管段式超聲波流量計:需切開管路安裝,但以后的維護可不停產??蛇x擇單聲道或三聲道傳感器。
● 外夾式超聲波流量計:能夠完成固定和移動測量。采用專用耦合劑(室溫固化的硅橡膠或高溫長鏈聚合油脂)安裝,安裝時不損壞管路。
● 便攜式超聲波流量計:便攜使用,內置可充電鋰電池,適合移動測量,配接磁性傳感器。
● 手持式超聲波流量計:體積小,重量輕,內置可充電鋰電池,手持使用,配接磁性傳感器。
● 防爆型超聲波流量計:用于爆炸性環境液體流量測量,為防爆兼本安型。即轉換器為防爆型,傳感器為本質安全型。
● 流量測量系統:由多臺超聲流量計和系統主站組成。適于多條管路的集中測量。
● 超聲波熱量計:用于供熱系統的熱量測量。
● 電池供電型超聲流量計:采用一節鋰電池供電的一體式超聲流量計。適于無市電供應的測量場合,一節電池可使用十年,具有多種測量功能。
●MQ系列超聲波明渠流量計,用于液體明渠流量測量,測量傳感器可采用超聲速度傳感器、帕氏槽、P-B槽、三角堰、矩形堰和全寬堰,并采用超聲液位測量。該系統明渠流量計測量準確、可靠。采用超聲速度傳感器時,可測量大型渠道或涵洞的液體流量。
● 堰槽式明渠流量計:可使用帕氏槽、P-B槽、三角堰、矩形堰、全寬堰進行明渠流量測量,液位傳感器采用超聲傳感器。
● 超聲式明渠流量計:采用超聲傳感器測量流速及液位。測量準確度高,適于大型渠道和涵洞的流量測量。根據測量準確度要求,超聲速度測量可選擇單聲道、雙聲道和三聲道。
