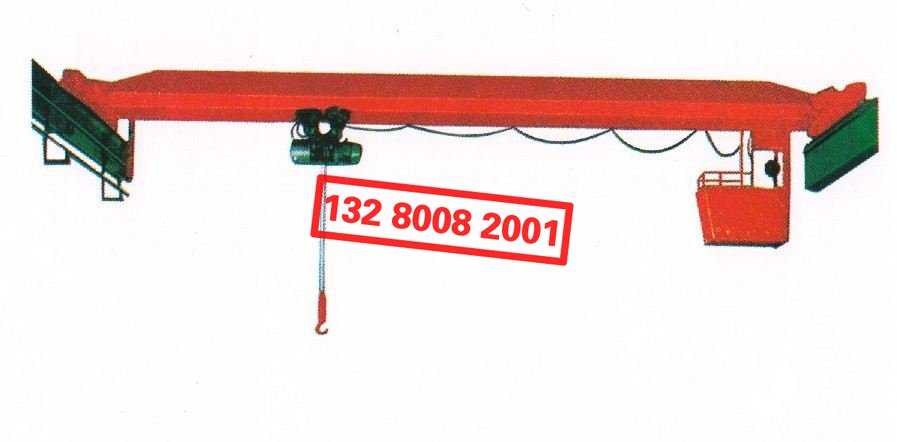

LD型電動單梁起重機具有結構合理,整機剛性強的特點。整機與CD1、MD1、HC型電動葫蘆配套使用,是一種輕小型的起重機械。其起重量為1t-32t??缍葹?.5-22.5m,工作級別為A3-A5,工作環境溫度為-25-40℃。
本產品廣泛用于工廠、倉庫、料場等不同場合吊運貨物,禁止在易燃、易爆腐蝕性介質環境中使用。
本產品設有地面和操縱室兩種操作形式。操縱室有開式、閉式兩種,可根據實際情況分為左或右面安裝兩種形式,人門方向有側面及端面兩種,以滿足用戶在各種不同需要的情況下進行選擇。
LD型電動單梁起重機參數
起重機運行機構 | 運動速度 m/min | (地)20 | (地)30 |
(室地)45 |
(室地)60 | (室地)75 | |
速比 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
電動機 | 型號 | 錐形鼠籠 | 錐形繞線 | ||||
功率 kw | 2x0.8 | 2x1.5 | |||||
轉速(n/min) | 1380 | ||||||
起升機構(電動葫蘆) 及電動葫蘆運行機構 |
電動葫蘆型式 | MD1型 CD1型 | |||||
起升速度(n/min) | 8/0.8(7/0.7) | ||||||
起升高度H(m) | 6 9 12 18 24 30 | ||||||
運動速度(n/min) | 20 30 | ||||||
電動機 | 錐形鼠籠型 | ||||||
工作制度 | 中級 Jc=25% | ||||||
電源 | 380v 50Hz | ||||||
車輪直徑 | φ270 | ||||||
軌道面寬 | 37-70 |
起重量t | 跨度m | 基本尺寸 | 起重機總量 | 最大輪壓(kN) | 最小輪壓(kN) | ||||||
H1 | H2 | H3 | B | C1 | C2 | W | |||||
1 | 7.5 | 490 | 810 | 550 | 2500 | 796 | 1274 | 2000 | 2.05 | 1.38 | 0.40 |
8 | 2.09 | 1.39 | 0.41 | ||||||||
8.5 | 2.14 | 1.40 | 0.42 | ||||||||
9 | 2.19 | 1.42 | 0.44 | ||||||||
9.5 | 2.23 | 1.43 | 0.45 | ||||||||
10 | 2.28 | 1.44 | 0.46 | ||||||||
10.5 | 2.32 | 1.45 | 0.47 | ||||||||
11 | 2.37 | 1.46 | 0.48 | ||||||||
11.5 | 490 | 2.40 | 1.47 | 0.49 | |||||||
12 | 2.46 | 1.48 | 0.50 | ||||||||
12.5 | 3000 | 2500 | 2.55 | 1.51 | 0.53 | ||||||
13 | 2.60 | 1.53 | 0.55 | ||||||||
13.5 | 860 | 595 | 2.64 | 1.54 | 0.56 | ||||||
14 | 2.69 | 1.55 | 0.57 | ||||||||
14.5 | 2.82 | 1.58 | 0.60 | ||||||||
15 | 2.87 | 1.60 | 0.62 | ||||||||
15.5 | 2.92 | 1.61 | 0.63 | ||||||||
16 | 2.97 | 1.62 | 0.64 | ||||||||
16.5 | 3.02 | 1.63 | 0.65 | ||||||||
17 | 3.07 | 1.65 | 0.67 | ||||||||
19.5 | 530 | 870 | 650 | 3500 | 3000 | 3.40 | 1.74 | 0.76 | |||
22.5 | 580 | 700 | 3.81 | 1.84 | 0.86 |
本樣所提供重量為設計值,制造值+15%
技術參數表
起重量t | 跨度m | 起重機總量 | 最大輪壓 | 最小輪壓 | 基本尺寸 | ||||||
H1 | H2 | H3 | B | C1 | C2 | W | |||||
2 | 7.5 | 2.18 | 1.94 | 0.40 | 490 | 550 | 2500 | 871.5 | 1292.5 | 2000 | |
8 | 2.22 | 1.95 | 0.41 | ||||||||
8.5 | 2.26 | 1.96 | 0.42 | ||||||||
9 | 2.32 | 1.98 | 0.44 | ||||||||
9.5 | 2.36 | 1.99 | 0.45 | ||||||||
10 | 2.40 | 2.00 | 0.46 | ||||||||
10.5 | 2.45 | 2.01 | 0.47 | ||||||||
11 | 2.50 | 2.01 | 0.48 | ||||||||
11.5 | 2.61 | 2.05 | 0.51 | ||||||||
12 | 2.66 | 2.06 | 0.52 | ||||||||
12.5 | 2.75 | 2.09 | 0.55 | 3000 | 2500 | ||||||
13 | 2.80 | 2.11 | 0.57 | ||||||||
13.5 | 2.85 | 2.12 | 0.58 | ||||||||
14 | 2.90 | 2.13 | 0.59 | 490 | 595 | ||||||
14.5 | 3.03 | 2.17 | 0.63 | 580 | 700 | ||||||
15 | 3.09 | 2.18 | 0.64 | ||||||||
15.5 | 3.14 | 2.19 | 0.65 | ||||||||
16 | 3.20 | 2.21 | 0.67 | ||||||||
16.5 | 3.25 | 2.22 | 0.68 | ||||||||
17 | 3.31 | 2.23 | 0.69 | ||||||||
19.5 | 4.25 | 2.48 | 0.94 | 660 | 800 | 3500 | 3000 | ||||
22.5 | 5.07 | 2.68 | 1.14 | 785 | 900 | ||||||
3 | 7.5 | 2.28 | 2.45 | 0.41 | 530 | 650 | 2500 | 818.5 | 1291 | 2000 | |
8 | 2.33 | 2.46 | 0.42 | ||||||||
8.5 | 2.38 | 2.48 | 0.44 | ||||||||
9 | 2.43 | 2.49 | 0.45 | ||||||||
9.5 | 2.48 | 2.56 | 0.46 | ||||||||
10 | 2.53 | 2.52 | 0.48 | ||||||||
10.5 | 2.58 | 2.53 | 0.49 | ||||||||
11 | 2.64 | 2.54 | 0.50 | ||||||||
11.5 | 2.72 | 2.50 | 0.52 | 580 | 700 | ||||||
12 | 2.78 | 2.58 | 0.54 | ||||||||
12.5 | 2.87 | 2.61 | 0.57 | 3000 | 2500 | ||||||
13 | 2.93 | 2.62 | 0.58 | ||||||||
13.5 | 2.99 | 2.64 | 0.60 | ||||||||
14 | 3.04 | 2.65 | 0.61 | ||||||||
14.5 | 3.57 | 2.78 | 0.74 | 660 | |||||||
15 | 3.65 | 2.80 | 0.76 | ||||||||
15.5 | 3.71 | 2.82 | 0.78 | ||||||||
16 | 3.78 | 2.84 | 0.80 | ||||||||
16.5 | 3.85 | 2.85 | 0.81 | ||||||||
17 | 3.93 | 2.87 | 0.83 | ||||||||
19.5 | 4.68 | 3.10 | 1.06 | 745 | 900 | 3500 | 300 | ||||
22.5 | 5.23 | 3.24 | 1.20 | 820 | 1000 |
本樣所提供重量為設計值,制造值+15%
技術參數表
起重量t | 跨度m | 起重機總量 | 最大輪壓 | 最小輪壓 | 基本尺寸 | ||||||
H1 | H2 | H3 | W | C1 | C2 | B | |||||
5 | 7.5 | 2.54 | 3.58 | 0.42 | 580 | 1380 | 720 | 2000 | 841.5 | 1310 | 2500 |
8 | 2.60 | 3.59 | 0.43 | ||||||||
8.5 | 2.65 | 3.60 | 0.44 | ||||||||
9 | 2.71 | 3.62 | 0.46 | ||||||||
9.5 | 2.77 | 3.63 | 0.47 | ||||||||
10 | 2.82 | 3.65 | 0.49 | ||||||||
10.5 | 2.88 | 3.66 | 0.50 | ||||||||
11 | 2.91 | 3.67 | 0.51 | ||||||||
11.5 | 3.35 | 3.78 | 0.62 | 660 | 1400 | 800 | |||||
12 | 3.42 | 3.80 | 0.64 | ||||||||
12.5 | 3.52 | 3.83 | 0.67 | 2500 | 3000 | ||||||
13 | 3.61 | 3.85 | 0.69 | ||||||||
13.5 | 3.67 | 3.87 | 0.71 | ||||||||
14 | 3.74 | 3.89 | 0.73 | ||||||||
14.5 | 4.09 | 3.98 | 0.82 | 785 | 1415 | 900 | |||||
15 | 4.19 | 4.00 | 0.84 | ||||||||
15.5 | 4.27 | 4.02 | 0.86 | ||||||||
16 | 4.34 | 4.04 | 0.88 | ||||||||
16.5 | 4.42 | 4.06 | 0.90 | ||||||||
17 | 4.52 | 4.08 | 0.92 | ||||||||
19.5 | 4.97 | 4.23 | 1.07 | 820 | 1440 | 1000 | 3000 | 3500 | |||
22.5 | 6.05 | 4.50 | 1.34 | 875 | 1485 | 1100 | 3500 | ||||
3 | 7.5 | 3.245 | 5.098 | 0.649 | 720 | 1500 | 900 | 2000 | 1293 | 1893 | 2500 |
8 | 3.329 | 5.178 | 0.666 | ||||||||
8.5 | 3.414 | 5.252 | 0.683 | ||||||||
9 | 3.514 | 5.323 | 0.703 | ||||||||
9.5 | 3.615 | 5.385 | 0.723 | ||||||||
10 | 3.683 | 5.414 | 0.737 | ||||||||
10.5 | 3.768 | 5.499 | 0.754 | ||||||||
11 | 4.020 | 5.593 | 0.804 | 820 | 1000 | ||||||
11.5 | 4.111 | 5.643 | 0.8222 | ||||||||
12 | 4.202 | 5.692 | 0.84 | ||||||||
12.5 | 4.292 | 5.738 | 0.858 | 2500 | 3000 | ||||||
13 | 4.402 | 5.787 | 0.88 | ||||||||
13.5 | 4.493 | 5.830 | 0.899 | ||||||||
14 | 4.584 | 5.872 | 0.917 | 820 | 1500 | 1000 | |||||
14.5 | 4.749 | 6.422 | 0.95 | 975 | 1200 | ||||||
15 | 4.852 | 6.448 | 0.96 | ||||||||
15.5 | 4.956 | 6.504 | 0.97 | ||||||||
16 | 5.092 | 6.568 | 1.0184 | ||||||||
16.5 | 5.194 | 6.594 | 1.039 | ||||||||
17 | 5.298 | 6.649 | 1.06 | ||||||||
17.5 | 5.402 | 6.736 | 1.08 | 3000 | 3500 | ||||||
18 | 5.506 | 6.774 | 1.101 | ||||||||
18.5 | 5.610 | 6.813 | 1.122 | ||||||||
19 | 5.714 | 6.848 | 1.257 | ||||||||
19.5 | 5.818 | 6.891 | 1.28 | ||||||||
22.5 | 7.760 | 7.214 | 1.55 |
本樣所提供重量為設計值,制造值+15%
技術參數表
起重機運行機構 | 運動速度 m/min | (地)20 | (地)30 |
(室地)45 |
(室地)60 | (室地)75 | |
速比 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
電動機 | 型號 | ZDY122-4 |
ZDY131S-4 ZDR112L1-4 |
ZDY112L1-4 | |||
功率 kw | 1.5x2 | 2.2x2 | 2.2x2 | ||||
轉速(n/min) | 1380 | ||||||
起升機構(電動葫蘆) 及電動葫蘆運行機構 |
電動葫蘆型式 | MD1型或CD1型 | |||||
起升速度(n/min) | 3.5、3.5/0.35 | ||||||
起升高度H(m) | 12 18 24 30 | ||||||
運動速度(n/min) | 20 30 | ||||||
電動機 | 錐形鼠籠型 | ||||||
工作制度 | A3-A5 | ||||||
電源 | 3相380v 50Hz | ||||||
車輪直徑 | φ370mm | ||||||
軌道面寬 | 37-70mm |
本樣所提供重量為設計值,制造值+15%
技術參數表
起重量t | 跨度m | 基本尺寸 | 起重機總量 | 最大輪壓 | 最小輪壓 | ||||||
H1 | H2 | H3 | B | C1 | C2 | W | |||||
16 | 7.5 | 700 | 2000 | 1000 | 2500 | 1830 | 1230 | 2000 | 3.15/3.61 | 9.01/9.25 | 0.82/0.95 |
8 | 3.20/3.71 | 9.12/9.27 | 0.85/0.98 | ||||||||
8.5 | 3.38/3.82 | 9.14/9.29 | 0.88/1.01 | ||||||||
9 | 3.91/3.50 | 9.16/9.31 | 0.91/1.04 | ||||||||
9.5 | 3.62/4.02 | 9.18/9.33 | 0.94/1.07 | ||||||||
10 | 3.65/4.12 | 9.21/9.36 | 0.97/1.10 | ||||||||
10.5 | 3.75/4.23 | 9.23/9.38 | 1.00/1.03 | ||||||||
11 | 3.88/4.33 | 9.25/9.41 | 1.02/1.16 | ||||||||
11.5 | 800 | 2000 | 1100 | 3000 | 1830 | 1230 | 2500 | 3.98/4.46 | 9.30/9.41 | 1.05/1.15 | |
12 | 4.05/4.58 | 9.33/9.59 | 1.07/1.17 | ||||||||
12.5 | 4.20/4.68 | 9.36/9.62 | 1.09/1.19 | ||||||||
13 | 4.32/4.70 | 9.39/9.65 | 1.11/1.21 | ||||||||
13.5 | 4.42/4.81 | 9.42/9.68 | 1.13/1.23 | ||||||||
14 | 4.35/4.93 | 9.45/9.71 | 1.15/1.25 | ||||||||
14.5 | 900 | 2000 | 1200 | 3000 | 1830 | 1230 | 2500 | 5.30/5.75 | 9.55/9.80 | 1.35/1.45 | |
15 | 5.40/5.87 | 9.58/9.83 | 1.37/1.47 | ||||||||
15.5 | 5.51/5.99 | 9.61/9.86 | 1.38/1.40 |
本樣所提供重量為設計值,制造值+15%
技術參數表
起重量t | 跨度m | 基本尺寸 | 起重機總量 | 最大輪壓 | 最小輪壓 | ||||||
H1 | H2 | H3 | B | C1 | C2 | W | |||||
16 | 16 | 1050 | 2100 | 1400 | 3500 | 1830 | 1230 | 2500 | 6.85/7.36 | 11.74/12.59 | 1.76/1361 |
16.5 | 7.00/7.55 | 11.62/11.77 | 1.63/1.78 | ||||||||
17 | 7.15/7.78 | 11.65/11.80 | 1.65/1.80 | ||||||||
17.5 | 1050 | 2100 | 1400 | 3500 | 1830 | 1230 | 3000 | 7.40/7.92 | 12.20/13.50 | 1.75/1.90 | |
18 | 7.55/8.08 | 12.26/13.56 | 1.79/1.94 | ||||||||
18.5 | 7.70/8.22 | 12.32/13.62 | 1.83/1.98 | ||||||||
19 | 7.75/8.30 | 12.38/13.68 | 1.87/2.02 | ||||||||
19.5 | 7.90/8.45 | 13.44/14.72 | 1.91/2.06 | ||||||||
20 | 1050 | 2100 | 1450 | 3500 | 1830 | 1230 | 3000 | 8.54/9.01 | 13.75/15.05 | 2.05/2.20 | |
21.5 | 8.67/9.14 | 13.80/15.10 | 2.07/2.22 | ||||||||
22 | 8.80/9.27 | 13.85/15.15 | 2.09/2.24 | ||||||||
22.5 | 8.93/9.40 | 13.90/15.20 | 2.11/2.26 |
起重量t | 跨度m | 基本尺寸 | 起重機總量 | 最大輪壓 | 最小輪壓 | ||||||
H1 | H2 | H3 | B | C1 | C2 | C3 | |||||
32 | 7.5 | 900 | 2100 | 1300 | 2500 | 1830 | 1230 | 2000 | 5.75/5.30 | 16.65/14.5 | 3.55/3.70 |
8 | 5.87/5.40 | 16.70/14.8 | 3.60/3.90 | ||||||||
8.5 | 6.15/5.54 | 16.90/15.2 | 3.85/3.95 | ||||||||
9 | 6.50/5.65 | 17.20/15.8 | 4.22/4.15 | ||||||||
9.5 | 7.35/5.85 | 17.53/15.9 | 4.58/4.30 | ||||||||
10 | 7.58/6.20 | 17.90/16.4 | 5.10/4.70 | ||||||||
10.5 | 7.90/6.35 | 18.25/16.7 | 5.35/4.90 | ||||||||
11 | 8.22/6.68 | 18.45/16.95 | 5.48/5.15 | ||||||||
11.5 | 900 | 2100 | 1350 | 3000 | 1830 | 1230 | 2500 | 8.58/6.95 | 18.68/19.36 | 5.66/5.35 | |
12 | 8.96/7.28 | 18.92/17.51 | 5.89/5.40 | ||||||||
12.5 | 9.47/8.56 | 19.37/17.83 | 5.86/6.30 | ||||||||
13 | 9.95/8.85 | 19.63/18.21 | 6.71/6.34 |
起重量t | 跨度m | 基本尺寸 | 起重機總量 | 最大輪壓 | 最小輪壓 | ||||||
H1 | H2 | H3 | B | C1 | C2 | C3 | |||||
32 | 13.5 | 900 | 2100 | 1350 | 3000 | 1830 | 1230 | 2500 | 10.55/9.28 | 19.96/18.58 | 7.15/6.80 |
14 | 10.80/9.67 | 20.23/19.18 | 7.45/6.98 | ||||||||
14.5 | 900 | 2100 | 1300 | 2500 | 1830 | 1230 | 2000 | 11.60/9.90 | 20.65/19.40 | 7.95/7.22 | |
15 | 11.94/10.35 | 20.97/19.80 | 8.33/7.68 | ||||||||
15.5 | 12.35/10.65 | 21.38/20.20 | 8.58/7.956 | ||||||||
16 | 12.84/11.05 | 21.60/20.55 | 8.78/8.28 | ||||||||
16.5 | 900 | 2100 | 1300 | 3000 | 1830 | 1230 | 2500 | 12.35/11.38 | 22.10/20.80 | 9.11/8.85 | |
17 | 12.88/11.70 | 22.55/21.10 | 9.45/9.18 | ||||||||
17.5 | 1050 | 2100 | 1450 | 3500 | 1730 | 1230 | 3000 | 13.55/12.10 | 22.90/21.40 | 9.85/9.45 | |
18 | 13.96/12.45 | 23.32/21.90 | 10.31/9.80 | ||||||||
18.5 | 14.45/12.75 | 23.45/22.32 | 10.76/10.22 | ||||||||
19 | 14.83/13.12 | 23.86/22.75 | 11.13/10.65 | ||||||||
19.5 | 15.32/13.45 | 24.27/23.18 | 11.62/11.14 | ||||||||
20 | 1100 | 2100 | 1500 | 3500 | 1830 | 1230 | 3200 | 15.77/13.76 | 24.77/23.62 | 11.97/11.52 | |
20.5 | 16.15/14.15 | 25.28/24.11 | 12.44/12.05 | ||||||||
21 | 16.40/14.50 | 25.71/24.63 | 12.73/12.43 | ||||||||
21.5 | 16.98/14.85 | 26.24/24.85 | 13.55/13.06 | ||||||||
22 | 17.40/15.23 | 26.68/25.22 | 13.81/13.42 | ||||||||
22.5 | 17.85/15.68 | 26.93/25.67 | 14.27/13.86 |
本樣所提供重量為設計值,制造值+15%
