配套
ZLJ坑道鉆機配套泥漿泵、鉆桿、金剛石鉆頭,主要是用硬質合金、金剛石復合片鉆頭回轉鉆進,同時也配套不同直徑的鉆頭,適應不同的鉆探要求。
ZLJ坑道鉆機配套液壓卡盤和液壓給進油缸。
用途
ZLJ坑道鉆機主要用于礦井內部各種角度的探水、探煤、抽放瓦斯、防塵注水及其他用途的鉆孔。
ZLJ坑道鉆機供鉆探0~360度的探放水孔,地質構造孔,滅火孔,抽放瓦斯及其他用途的工程用孔.
在地面鉆地質鉆探孔及其他用途的孔
鐵礦用于鉆探山石,以便利于開采礦石.
工程地質勘察、水文水井、淺層石油、天然氣、地?zé)峒按罂趶交A(chǔ)工程施工;
堤壩注漿和煤礦坑道通風、探水及瓦斯抽放孔等工程施工。
結構特點:
● ZLJ坑道鉆機采用機械傳動,結構簡單、體積小、重量輕,操作方便、性能可靠,培有液壓盤及液壓給進油缸。
● 鉆機采用機械傳動、液壓給進;鉆機系統簡單,操作方便,在鉆進能力,鉆進效率,使用安全性及可靠等方面都處于國內領先水平。
● 選用標準汽車變速箱離合器,性能可靠,操縱靈活,配件成本底。
ZLJ坑道鉆機型號:
ZLJ-150、ZLJ-200、ZLJ-250、ZLJ-350、ZLJ-380、ZLJ-400、ZLJ-650、ZLJ700

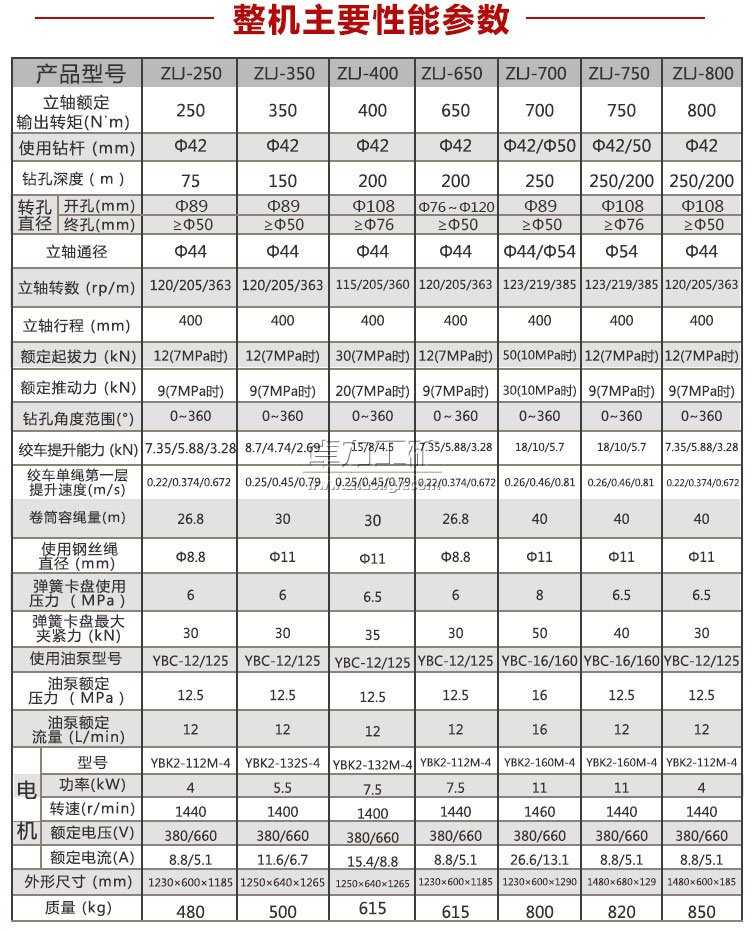

ZLJ坑道鉆機技術參數
項目 | 單位 | 數 據 參 數 | |||||
ZLJ-250 | ZLJ-350 | ZLJ-650 | ZLJ-400 | ZLJ-700 | |||
額定 轉矩 |
高速 |
N·m |
250 | 350 | 650 | 400 | 700 |
中速 | 150 | 250 | 380 | 230 | 520 | ||
低速 | 85 | 100 | 214 | 130 | 310 | ||
額定 轉速 |
高速 |
r/min |
340 | 350 | 270 | 340 | 410 |
中速 | 192 | 170 | 151 | 192 | 198 | ||
低速 | 112 | 99 | 88 | 112 | 150 | ||
額定壓力 | Mpa | 8 | 8 | 8 | 8 | 8 | |
最大給進力 | kN | 9 | 9 | 34 | 9 | 34 | |
最大起拔力 | kN | 12 | 12 | 12 | 12 | 12 | |
鉆孔傾角 | ° | 0~360° | 0~360° | 0~360° | 0~360° | 0~360° | |
卷筒容繩量 | m | 26.3 | 26.3 | 40 | 26.3 | 40 | |
鋼絲繩直徑 | Mm | 8.8 | 8.8 | 11 | 8.8 | 11 | |
鉆桿直徑 | mm | 42 | 42 | 42 | 42 | 42 | |
供水壓力 | Mpa | 0.6~1.2 | 0.6~1.2 | 0.6~1.2 | 0.6~1.2 | 0.6~1.2 | |
功率 | kW | 4 | 5.5 | 7.5 | 5.5 | 7.5 | |
電壓 | V | 380/660 | 380/660 | 380/660 | 380/660 | 380/660 | |
額定電流 | A | 8.8/5.3 | 9/13 | 15/10 | 13.4/8.8 | 17.1/11 | |
外形尺寸 長×寬×高 |
mm | 1235×630×1165 | 1265×650×1020 | 1200x1290x700 | 1280×700×1230 | ||
機重 | Kg | 440 | 480 | 630 | 480 | 710 |
ZLJ-150坑道鉆機技術參數:
技術參數 單位 ZLJ150煤礦用坑道鉆機
額定轉矩 N·m 150
額定轉速 r/min 190
系統額定壓力 MPa 8
系統額定流量 L/min 12
最大給進力 kN 10
最大起拔力 kN 15
推進行程 mm 400
鉆孔傾角 ° 0~360
鉆桿直徑 mm 42
絞車提升力 kN —
卷筒容繩量 m —
鋼絲繩直徑 mm —
供水壓力 MPa 0.6~1.2
電動機型號YBK2-112M-4
電動機功率 kW 4
電動機電壓 V 380/660
電動機額定電流 A 8.82/5.09
外形尺寸(長×寬×高) mm 1016×560×1150
機重 kg 450
ZLJ-250坑道鉆機技術參數:
鉆進深度 75
鉆孔直徑 Φ50~Φ89
鉆桿直徑 Φ42
不取心鉆頭 Φ50~Φ89
取心鉆頭 Φ55~Φ70
立軸額定轉速(r/min) 340 192 112
立軸額定轉矩(Nm) 85 150 250
主軸傾斜角度 0~360o
立軸行程 400
重量480
立軸額定轉速(r/min) 340 192 112
立軸額定轉矩(Nm) 85 150 250
主軸傾斜角度 0~360o
立軸行程 400
重量480
ZLJ-350坑道鉆機參數
立軸扭矩:N.m 350
使用鉆桿:mm 33.5/42
鉆孔深度:m 200
鉆孔直徑:mm 89
鉆孔角度:0-360度
鉆機功率:kw 5.
鉆機重量 kg 500
外形尺寸:1250*640*1260
ZLJ-650坑道鉆機
ZLJ-650坑道鉆機技術參數:
鉆進深度 200
鉆孔直徑 Φ76~Φ120
主軸傾斜角度 0~360o
鉆桿直徑 Φ42
不取心鉆頭 Φ50~Φ89
取心鉆頭 Φ55~Φ70
立軸額定轉速(r/min) 340 192 112
立軸額定轉矩(Nm) 85 150 250
電機功率(kW) 7.5
鉆機質量 615
基本參數名稱 ZLJ-700
立軸額定輸出轉矩(N.M) 700
使用鉆桿 Φ42/50
鉆孔深度 250/200
鉆孔直徑 開孔 Φ108
終孔 ≥Φ76
立軸通徑 Φ54
立軸轉速(r/min) 123/219/385
立軸行程 400
額定起拔力(kN) 50(10MPa時)
額定推動力(kN) 30(10MPa時)
鉆孔角度范圍(°) 0-360
絞車提升能力(kN) 18/10/5.7
絞車單繩第一層提升速度(m/s) 0.26/0.46/0.81
卷筒容繩量 40
鋼絲繩直徑 Φ11
彈簧卡盤使用壓力(Mpa) 8
彈簧卡盤最大夾緊力(kN) 50
油泵型號 YBC-16/160
油泵額定壓力(Mpa) 16
油泵額定流量(Mpa) 16
電機 型號 YBK2-160M-4
功率(kW) 11
轉速(r/min) 1460
額定電壓(V) 380/660
額定電流(A) 26.6/13.1
質量 800
外形尺寸(l×b×h)(mm) 1480×680×1290
坑道鉆機的維護保養:
將鉆機外表面擦拭干凈,并注意鉆機底座滑道,立軸等表面的清潔和良好潤滑。
檢查所有外露螺栓、螺母、保險銷釘?shù)仁欠窭喂炭煽俊?br /> 按潤滑要求加注潤滑油或潤滑脂。
檢查變速箱,分動箱及液壓系統油箱的油面位置。
檢查各處的漏油情況并視情況加以處理。
消除在本班內發生的其它故障。
