一、概述

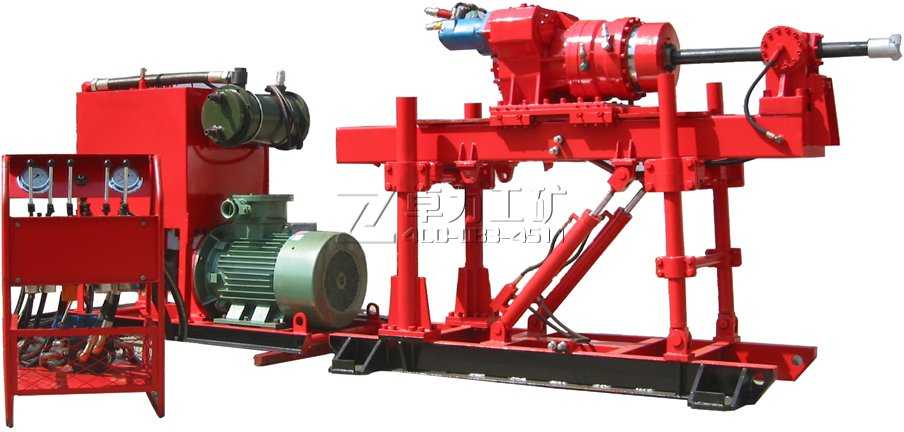

ZDY4000、 ZDY4000S型煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進較大直徑的瓦斯抽(排)放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、探水孔、地質勘探孔以及其它工程鉆孔。
適用于巖石堅固性系數f≤10的各種煤、巖層鉆孔。配置適當?shù)你@頭、鉆桿等鉆具可進行取芯、松軟煤層鉆孔等工程作業。
二、特點
1、煤礦用全液壓坑道鉆機為全液壓動力頭組合式結構。由液壓泵站、動力頭、機架、操作臺、立柱支承等四大部分組成。
2、解體性能好,部件質量輕,便于井下鉆機搬遷、移位,鉆場布置靈活。
3、獨特的液壓系統,雙泵。鉆機回轉參數與給進參數可獨立調控,提高了鉆機對各種不同鉆進工藝的適應能力。
4、動力頭回轉器采用雙馬達、傳動主軸通孔結構,鉆桿長度不受鉆機給進行程限制,即根據井下鉆場施工條件選用不同長度的鉆桿,適用范圍大。
5、液壓卡盤與液壓夾持器卡卸鉆桿,操作簡單、省力,效率高,安全。
6、操作臺、泵站、主機之間油管聯接,操作集中,人員可遠離井口操作,有利于人身安全保護。
7、四立柱支承,升降油缸調整機身(即鉆孔傾角),方便省力。
8、配以變量泵可無級調速,適應工況范圍大。

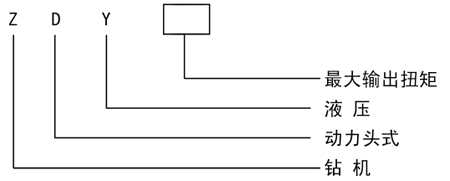

三、型號編制說明
四、工作原理
電動機驅動油泵,將兩股液壓油經操作臺,一股壓力油輸送到與減速機連接的液壓馬達,減速后輸出動力,帶動鉆具回轉。另一股壓力油輸送到油缸推動活塞來回移動,即可帶動動力頭作給進,回程或起撥鉆具。順逆時針旋轉節流伐手輪可調節鉆機鉆孔給進速度。操作相應手柄可控制液壓夾持器、液壓卡盤動作,松卸,夾緊鉆桿以及機架升降和鉆孔或安裝角度的調整。
五、選型說明
1、ZDY系列鉆機出廠標準配置中鉆頭切削刀片為硬質金片,適用巖層硬度f≤7,如用戶鉆孔巖層硬度f>7時,訂貨時需要說明。根據巖層硬度選擇增配不同形成的PDC金剛石復合片鉆頭。
2、ZDY系列鉆機出廠配套按無芯鉆孔工藝配置鉆頭和鉆桿。如果用戶采用取芯鉆孔工藝時,訂貨時需要說明,根據取芯鉆孔直經,選擇增配取芯鉆頭,巖芯管以及其它必需的配套件。
3、井下鉆孔,孔位變動致使鉆機頻繁移位時,鉆孔巷道有軌道,可為用戶配套鉆機可移動支撐軌道車,但訂貨時需要說明并提供相應的數據資料(巷道高度、軌距、巷道寬度等。)
4、ZDY系列鉆機出廠不配置輸送沖洗液用泥漿泵,用戶如需用應訂貨時說明增配。
5、ZDY系列鉆機出廠配套的鉆桿直徑為φ42、φ50、φ63、φ73。如果用戶配套螺旋鉆桿時訂貨時需要說明。
6、ZDY系列鉆機配套電機電壓為380/660v如用戶電源為660/1140v,訂貨時需要說明。
六、主要技術參數
參數名稱型號規格 | ZDY4000鉆機 |
鉆進深度 | 200/400 |
開孔直經(mm) | 94/115/133/200 |
終孔直經(mm) | 75.3/94 |
鉆桿直經(mm) | 73 |
鉆孔傾角(0) | 0~±90o |
額定轉速 | 56/120 |
額定扭矩(N.m) | 4000/1640 |
最大給進力(KN) | 125.5 |
最大起撥力(KN) | 94 |
給進行程 | 850 |
電機功率(KW) | 55/45 |
主機外形尺寸( 長×寬×高) | 2320×960×1600 |
主機重量kg) | ≤2145 |

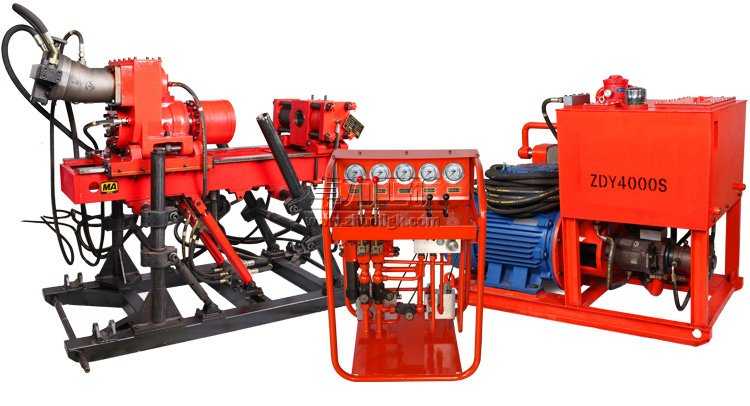

ZDY4000S全液壓坑道鉆機技術參數表
參數名稱型號規格 | ZDY4000S鉆機 |
鉆進深度 | 200/400 |
開孔直經(mm) | 94/115/133/200 |
終孔直經(mm) | 94/115 |
鉆桿直經(mm) | 73 |
鉆孔傾角(0) | 0~±90o |
額定轉速 | 65/170 |
額定扭矩(N.m) | 4000/1600 |
最大給進力(KN) | 135 |
最大起撥力(KN) | 100 |
給進行程 | 850 |
電機功率(KW) | 55/45 |
主機外形尺寸( 長×寬×高) | 2320×960×1600 |
整機重量 | ≤2500 |
