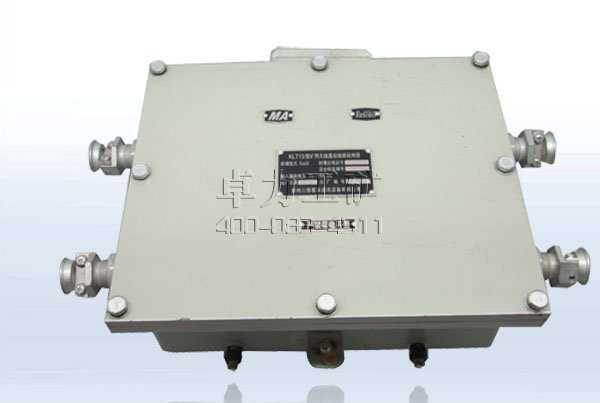

KLT13型礦用隔爆型無線基站線路延伸器（以下簡稱線路延伸器），具有2/4路基站U接口的再生中功能。它直接利用雙絞線將U接口以透明方式延伸至遠端，克服了基站接入在距離上受到的限制。每對U接口在物理結構上各自獨立，互不影響。安裝在控制箱和基站之間，充分利用了現有的控制箱的資源，簡化了網絡結構，從而大大地節省運營商的設備投資成本、優化用戶系統網絡結構。





●工作環境要求

1.環境溫度：0℃～+40℃；

2.環境相對濕度：≤95%（+25℃）；

3.大氣壓力：80～106kPa；

4.無顯著振動和沖擊的場合；

5.有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的Ⅰ類場合。



●貯運條件

1.溫度-40℃～+60℃；

2.振動50m/s²,沖擊500m/s2。

3、延伸器U接口電氣性能通信方式：ISDN協議傳輸方式：雙工誤碼率：2小時無誤碼U口通訊距離：2.0km   （線纜型號為MHYV，規格為2×2×7/0.28，L≤0.8mH/km，C≤0.06uF/km，R≤45Ω/km）



4、延伸器U口電壓

延伸器的輸入U(xiǎn)口電壓可在DC75V～116V范圍內工作，由KTW17型礦用無線基站控制箱提供。輸出U口不輸出DC電壓，僅為交流信號。

5、延伸器接口容量

延伸器提供4路輸入接口和4路輸出接口。

6、防爆關聯設備

1.KTW17型礦用無線基站控制箱；

2. KTW15型礦用無線基站



●主要功能：

實現KTW17型礦用無線基站控制箱和KTW15型礦用無線基站之間傳輸距離的延伸。特點如下：

1.延伸基站控制箱和基站之間的傳輸距離，比原來增加2公里以上；

2.供電方式不支持本地電源供電，支持從線路U口中提取工作電源；

3.模塊化結構，每路U接口獨立抗干擾設計；

4.專有的防雷設計，具有良好的防雷擊特性；
