● 概述

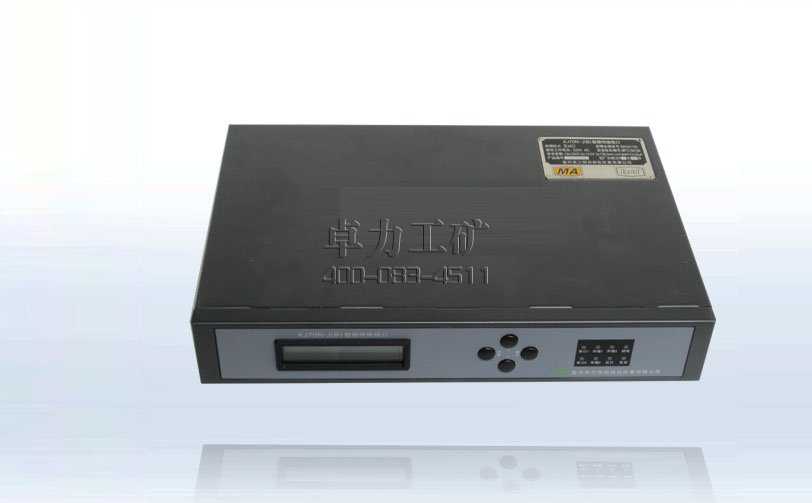

    KJ70N-J（B）數據傳輸接口（以下簡稱傳輸接口）是一種礦用數據信息轉換傳輸裝置，是本公司KJ70N型煤礦安全監控系統以及KJ128A型礦用人員管理系統的主要配套設備。傳輸接口以微處理器為核心，按標準的RS485通訊協議為主干，并采用先進、獨特的雙向切換技術，傳輸數據格式為透明傳輸方式，傳輸過程中只需TXD，RXD，GND三根數據線。傳輸接口分三組信號輸出，兩組為井下分站傳輸(本安)，另一組為地面分站傳輸(非安)。傳輸接口本安傳輸采用高速光電隔離器將RS232信號與外部數據總線信號有效且可靠的隔離，這樣傳輸接口的可靠性顯著增強，同時也延長了它的使用壽命。傳輸接口與KJ70N型煤礦安全監控系統或KJ128A型礦用人員管理系統配合使用可實現雙機切換功能，同時傳輸接口提供一組非安DC18V/400mA調試電源（不得下井使用），為用戶在調試維修中提供方便。





● 使用環境條件



接口使用環境條件要求如下：

a)        環境溫度：（0～40）℃；

b)        濕度： 40%～70% ；

c)       大氣壓力為 （86～106）kPa；

d） GB/T 2887規定的塵埃、照明、噪聲、電磁場干擾和接地條件的非爆炸性環境。



外形尺寸和重量

a)         外形尺寸：360mm×240mm×60mm；

b)        重量：約5kg;

c)        材質：鍍鋅板
