DJ4G型固定式甲烷斷電儀具有就地顯示、超限斷電、紅外遙 控調校功能.
用途：DJ4G型煤礦用固定式甲烷斷電儀屬礦用隔爆兼本安型設備，主要用于檢測掘進工作面、采煤工作面、串聯通風及關聯巷道內的甲烷濃度，并實現監測區域內的甲烷濃度顯示、報警并對被控設備進行閉鎖、解鎖控制。
標準：DJ4G型煤礦用固定式甲烷斷電儀執行標準是《Q/3204JSSH020-2008  DJ4G型煤礦用固定式甲烷斷電儀企業標準》

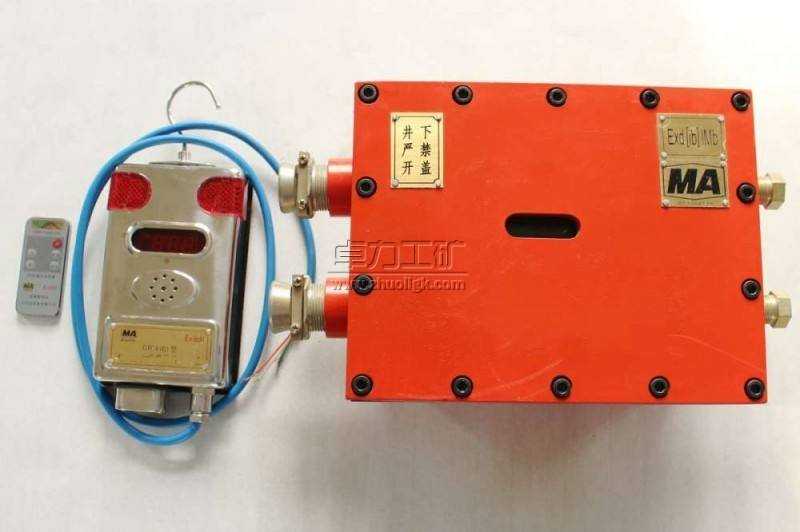

組成   DJ4G型固定式甲烷斷電儀由DJ4G-Z礦用甲烷斷電儀主機、GJC4礦用低濃度甲烷 傳感器組成，主機為傳感器提供直流本安電源， 并提供甲烷超限斷電指令。

ａ） 環境溫度：0℃～+40℃；

ｂ） 平均相對濕度：不大于95%（＋25℃）；

ｃ） 大氣壓力：80kPa～106kPa；

ｄ） 無顯著震動、沖擊和淋水的場合；

ｅ） 風速：0～8m/s；

ｆ） 煤礦井下有爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合。

3.1 供電電源

ａ） 額定電壓：AC 660V；

ｂ） 輸入視在功率：≤ 30 VA；

ｃ） 電壓波動范圍：額定值的75%～110%。

3.2 斷電儀主機性能

3.2.1 信號處理誤差不大于0.5%；

3.2.2 控制執行時間不大于2s；

3.2.3 本安電源輸出

ａ） 本安額定輸出電壓：DC 18 V；

ｂ） 本安額定輸出電流：400 mA；

3.2.4 備用電源性能

ａ） 工作時間：不小于2 h(額定負載條件下)；

ｂ） 轉換時間：不大于0.5s。

3.3 斷電儀功能

3.3.1 斷電儀具有甲烷濃度顯示和電源、報警、斷電及故障狀態指示功能。

3.3.2 當斷電儀檢測到甲烷信號達到報警點時，級強度應不小于80dB

（A），光信號在暗處能見度應不小于20m ；當斷電儀檢測到甲烷信號恢復到報警點以下時，應能解除報警。

3.3.3 斷電儀在下列情況時應能實現閉鎖：

ａ） 當檢測到甲烷信號達到斷電點時；

ｂ） 當檢測不到傳感器的信號時；

ｃ） 當斷電儀失電時；

ｄ） 當斷電儀在送電1min以內。

3.3.4 必須使用專用工具，方能對斷電儀進行人工解鎖操作。

3.3.5 斷電儀在下列情況時應能實現自動解鎖：

ａ） 當檢測到甲烷信號下降到復電點以下時；

ｂ） 當傳感器的信號經排除故障恢復正常時；

ｃ） 當斷電儀在送電1min后正常運行時。

3.3.6 斷電儀具有備用電源功能。

3.4 最大傳輸距離

斷電儀主機與傳感器、聲光報警器的最大傳輸距離不小于2km(采用MHYVR通信電纜：截面積不小于1.5mm²)。
