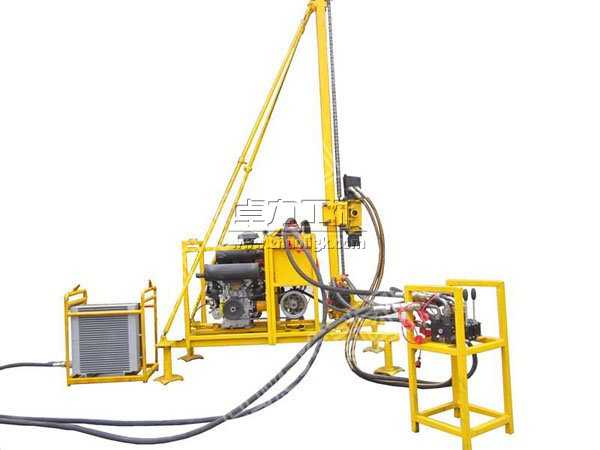

小型山地鉆機說明書

小型山地鉆機|山地鉆機


發布時間:2018-08-10 06:48:07人氣:634
小型山地鉆機是一種山地地震勘探鉆孔設備,可廣泛應用于車載鉆機無法作業的崎嶇山地等地區。

小型山地鉆機的特點
1、 鉆井效率高,使得作業成本降低;
2、 結構簡單,便于拆裝和維護;
3、 操作更賦予人性化
4、 總體重量輕,且為分體結構,便于搬遷和運輸。

小型山地鉆機的結構
1、 液壓系統
鉆機通過液壓變量油泵將發動機的機械能轉化為液壓能,并通過管路傳遞到兩個定量液壓馬達,從而實現鉆具的回轉、加壓和提升
2、 鉆機發動機
發動機總成作為鉆機的動力源,通過聯軸器來驅動液壓油泵工作。
3、 井架
井架作為動力頭和加壓馬達的支架及導軌,承受鉆井過程中所產生的軸向力和旋轉扭矩。
4、動力頭作用和結構
動力頭主要是用來驅動鉆具旋轉,將扭矩經鉆桿傳遞至鉆頭,配合釬頭的沖擊和系統加壓力,達到鉆井目的。動力頭結構如圖四所示。液壓馬達軸與中 心管通過平鍵連接進而驅動鉆具來實現旋轉。
5、 散熱器
散熱器總成由散熱器、風扇和直流電機等組成。
在鉆機工作時液壓系統將產生大量的熱能,通過直流電機驅動獨立風扇,以吸風的形式來冷卻散熱器內循環的液壓油,來保證液壓系統的正常工作。
6、 空壓機組
空壓機組由空壓機和發動機組成??諌簷C主機的作用是為鉆機進行空氣鉆井和空氣振擊鉆井提供洗井介質----壓縮空氣。
7、 潛孔沖擊器
潛孔沖擊器是山地鉆機空氣鉆井的主要鉆具,它是利用壓縮空氣使?jié)摽讻_擊器活塞產生往復運動帶動釬頭實現鑿巖鉆井。該鉆具結構簡單,鑿巖效率高,使用維護方便。

小型山地鉆機技術參數
機型 30
鉆孔深度 30m
鉆孔方法 空氣震擊鉆孔
螺旋鉆井及泥漿泵鉆孔(備選)
鉆孔(成孔)直徑mm 空氣震擊鉆孔 巖石地層70-90,松散底層75-95
泥漿鉆孔 75-90
鉆桿(直徑*長度) 空氣震擊鉆機mm 60*1500
泥漿鉆孔mm
動力頭 額定扭矩N.M 800-900
轉速范圍r/min 0-135
鉆機加壓及提升功能 給進加壓力N 5500-6000
鉆具提升力KN 12-16
鉆具zui大升降速度m/s 0.71-0.81
主機發動機功率kw/轉速m/s 26/3600
液壓系統 流量L/min 0-60
工作壓力Mpa 20
空壓機組 機型/配置數量 活塞式/1組
風量m3/min 3.5
工作壓力Mpa 0.8
發動機功率kw/轉速r/min 26/3600

小型山地鉆機
