鑄鐵方尺的用途:
鑄鐵方尺具有垂直平行的框式組合,適用于高精度機械和儀器檢驗及機床之間不垂直度的檢查.是用來檢查各種機床內部件之間不垂直度的重要工具.
卓力鑄鐵方尺按GB6092-85標準制造,材料HT200-250,用于垂直度、平行度檢測,并可做為90°測量基準??筛鶕?jù)客戶不同需求加工定做.
鑄鐵方尺的組成

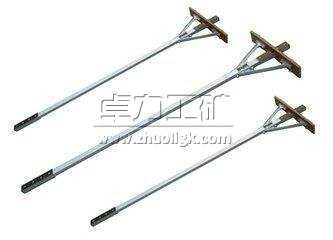

鐵路方尺的組成:其結構由尺身、標度尺及尺身上的游框組成,尺身為雙工形型材結構,呈方管形,在型材上下兩邊外沿帶有向外延伸,在外沿內側開有槽口,將其不銹鋼標度尺插入在槽口內,然后在其端頭用銷釘固定,尺身中間裝有游框,游框上固定有副尺,側板,側板上固定有調整螺栓,尺身端頭裝有十字板和測頭,整個支距尺呈丁字形結構。
鑄鐵方尺的優點:
1、剛性好,硬度高,耐磨性強
2、組織結構均勻,線脹系數極小,內應力完全消失,不變形,因此精度高。
3、不怕酸,堿液物侵蝕,不會生銹,不必涂油,不易粘微塵,維護,保養方便簡單,使用壽命長。
4、不磁化,測量時能平滑移動,無滯澀感,不受潮濕影響,平面稱定好。
5、不會出現劃痕,不受恒溫條件阻止,在常溫下也能保持測溫量精度。
鑄鐵方尺規格及技術參數
規格mm | 相對測量面平行度 | 相鄰兩側面垂直度 | 測量面直線度 | ||||||
精度等級um | |||||||||
0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
200×200×30 | 4 | 8 | 16 | 1.5 | 3 | 6 | 4 | 8 | 16 |
250×250×30 | 4.5 | 9 | 18 | 2 | 8 | 8 | 4.5 | 9 | 18 |
300×300×30 | 5 | 10 | 20 | 2.3 | 9 | 9 | 5 | 10 | 20 |
400×400×40 | 6 | 12 | 24 | 2.6 | 10 | 10 | 6 | 12 | 24 |
500×500×50 | 7 | 14 | 28 | 3 | 12 | 12 | 7 | 14 | 28 |
600×600×50 | 8 | 16 | 32 | 3.5 | 14 | 14 | 8 | 16 | 32 |
卓力工礦是國內知名鐵路方尺生產廠家,有豐富的經驗為客戶提供高品質的鐵路方尺及完善的售后服務,如果您想了解最新鐵路方尺價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
