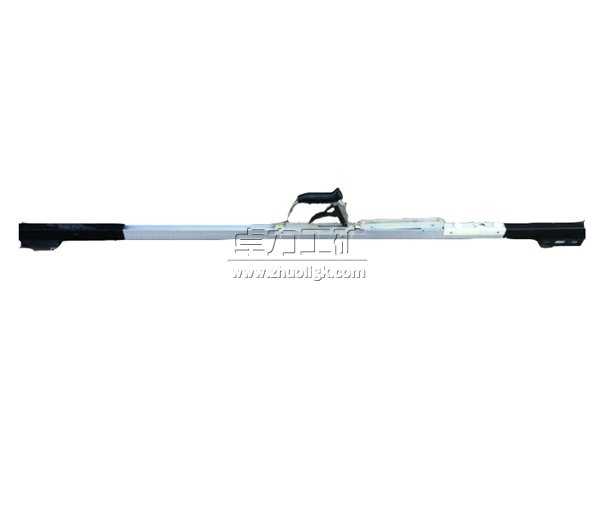

道尺是鐵路軌距尺的簡稱,道尺是用于測量鐵路線兩股鋼軌間的軌距、水平度以及超高等的專用計量器具。煤礦巷道測量專用JTGC軌距尺.我公司現貨供應軌距 600mm、762mm、900mm、1000mm、1435mm標準軌距用軌距尺,并可為客戶訂做非標準軌距專用軌距尺,型號齊全.另有折疊式和燈光鐵 路軌距尺,窄軌鐵路軌距尺,鐵路支距尺(1300),鐵路支距尺(1400)等。
道尺結構組成
道尺是由機械部分,電子測量?jī)x表(含超高傳感器),位移傳感器,電池及充電器四部分構成。測量?jī)x表安裝在尺身凹槽上,靠近活動測頭一側,儀表盒體高度和寬度比尺身略大。超高傳感器在儀表殼體之中,位移傳感器在儀表盒體左側下方。電池盒在尺子中部。外形尺寸1594*30*206
道尺產品特點
(1)鋁合金軌距尺采用載面積42×25×2mm(壁厚)鋁合金長方管,鋁管底面為3.5mm兩條加強筋。
(2)木質軌距尺采用優質白松經的干燥定形處理,重量輕,價廉物類。
(3)搭軌座為鋁合金,測頭為鋼質,耐磨性能好。
(4)窄軌軌距尺采用載面積35×25×3mm鋁合金工字型型材。
(5)窄軌軌距尺搭軌座為耐磨尼龍66,測頭為鋼質耐磨性能好。
(6)鋁合金軌距尺兩端裝有高壓聚乙烯絕緣護套,固定端使用ABS絕緣上、下夾板,管內裝有絕緣阻隔層, 絕緣性能好。
TGC鐵路軌距尺技術參數
MTGC-3型 木質軌距尺 (無超高板) 1600×80×55 ≤2.2kg
MTGC-4型 木質軌距尺 (帶超高板) 1600×80×55 ≤2.2kg
JTGC-1A鋁合金萬能軌距尺(帶超高儀)1610×196×524 ≤2.5kg
JTGC-1A鋁合金直觀軌距尺(帶長水泡)1610×196×524 ≤2.5kg
JTGC-1A鋁合金折疊軌距尺(帶手把) 1610×196×524 ≤2.5kg
JTGC-3A鋁合金工作軌距尺(帶超高板)1660×106×55 ≤2.3kg
JTGC-1000 1000mm鋁合金軌距尺 1610×196×524 ≤2.5kg
JTGC-1000W 1000mm萬能軌距尺 1660×106×55 ≤2.3kg
JTGC-GC 超高板軌距尺 1660×106×55 ≤2.3kg
JTGC-GBJ 補償式萬能軌距尺 1660×106×55 ≤2.3kg
ZJTGC-6鋁合金窄軌600道尺(無超高板)765×93×30 ≤1.1kg
ZJTGC-7鋁合金窄軌762道尺(有超高板)915×96×55 ≤1.2kg
ZJTGC-9鋁合金窄軌900道尺(有超高板)1070×93×55 ≤1.4kg
TGC-1A鐵路軌距尺
用于標準軌距(1435mm)、窄軌(1067mm)、米軌(1000mm)鐵路直線、曲線軌距、道岔軌距,水平及超高的測量。
超高采用水泡直讀式。可加照明裝置。
技術術參數:
1、超高測量范圍:-80~+100mm,-20~+150mm
2、軌距示值誤差:1435mm點:±0.20mm
1391點/1348點:±0.25mm
3、水平及超高誤差:水平:±0.65mm;超高:±1.30mm
型號:TGC-4A TGC-4B TGC-4C
火車速度 250-350kn/h 160-250km/h 160km以上
測量范圍 1410-1470
超高范圍 185-185mm
測量誤差 ±0.3mm ±0.45mm ±1.3mm
