一、產品概述:
新研制開發的DBY型電動隔膜泵,采用XLD系列擺線針輪減速機傳動動力,電動隔膜泵泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合。

二、電動隔膜泵主要用途:
1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。 .
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。

三、電動隔膜泵技術參數:
流量:0-20m3/h;
揚程:30m;
功率:0.37-4kw;
轉速:1450r/min;
口徑:10-100mm;
溫度:-15-+150℃;
自吸高度:5-7m。

四、電動隔膜泵型號意義:



、性參參數:

型號 流量M3/h 揚程 M 吸程 M 配備功率 KW 使用溫度℃ 配備減速機型號
進口 出口 鑄鐵 不銹鋼 鋁合金
DBY-10 絲扣 3/8" 0.5 40 3 0.55 100 150 80 XWD0.55-2-35
DBY-15 絲扣 1/2" 0.75 40 3 0.55 100 150 80 XWD0.5-2-35
DBY-25 25 25 3.5 40 4 1.5 100 150 80 XLD1.5-3-35
DBY-40 40 40 4.5 40 4 1.5 100 150 80 XLD1.5-3-35
DBY-50 50 50 6.5 40 4.5 2.2 100 150 80 XLD2.2-3-35
DBY-65 65 65 8 40 4.5 2.2 100 150 80 XLD2.2-3-35
DBY-80 80 80 16 40 5 3 100 150 80 XLD3-3-35
DBY-100 100 80 20 40 5 3 100 150 80 XLD3-3-35

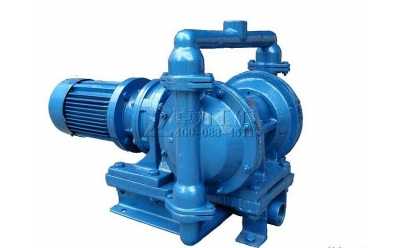

dby電動隔膜泵
六、幾種隔膜材料特性

     隔膜品種
介質種類
丁睛橡膠 氯丁橡膠 氟橡膠 聚四氟乙烯 食品橡膠
發煙硝酸 × ×
濃硝酸 × ×
濃硫酸 × ×
濃鹽酸 ×
濃磷酸 ×
濃醋酸 × × ×
濃氫氧化鈉
無水氨
稀硝酸 × ×
稀硫酸
稀鹽酸 ×
稀磷酸 × ×
稀氫氧化鈉
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳   ×
乙醇
丙銅 × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙烯晴 ×
丁醇
丁二烯 ×
苯乙烯 × ×
醋烯乙酯 × × ×
× × ×

注:○——壽命較長、△——壽命一般、×——不可用,本表僅從耐腐性考慮,因聚四氯乙烯彈性比橡膠差,故實際使用壽命因壓力,泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。

七、產品結構圖

八、主要零件名稱及材質

編號 名稱 材質 數量
1 電機   1
2 聯軸器 HT200 2
3 六角彈性塊 氯丁橡膠 1
4 偏心輪 HT250 2
5 連桿 ZG 2
6 減速箱   1
7 螺栓 Q235-A 4
8 開口銷 Q235-A 2
9 活塞銷 A3 2
10 活塞 無縫管兩端焊接 2
11 缸套 HT200 2
12 油杯   2
13 螺栓 Q235-A 16
14 隔膜 丁晴橡膠 氯丁橡膠 4
15 出水管 鋁合金 1
鑄鐵
不銹鋼
襯膠
16 泵體 鋁合金 2
鑄鐵
不銹鋼
襯膠
17 閥球 不銹鋼 4
18 進水管 鋁合金 1
鑄鐵
不銹鋼
襯膠
19 底座 HT200 槽鋼 1
20 螺栓 Q235-A 8
21 閥口座 氯丁橡膠 丁晴橡膠 4
22 螺栓 Q235-A 4
23 螺栓 Q235-A 4
24 壓板 A3 4

九、DBY系列電動隔膜泵(安裝尺寸)


型號 A A1 A2 A3 B K DN D1 Φ1 Φd h H1 H2
DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620
DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620
DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820
DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820
DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980
DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980

十、DBY系列電動隔膜泵(使用方法):




                                                     將液體A容器抽送到B容器可用此法

                                高粘稠液體可采用此方法將液體位提高,使液料容易抽

DBY型電動隔膜泵注意事項:
1、正確選用隔膜
DBY型電動隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的,用戶訂貨時須注明輸送介質的性質,以便出廠時配備不同隔膜,一般隔膜有下列幾種:
1.丁晴隔膜;主要用于耐油場合。
2.氯丁橡膠5031#本單位特制,主要用于耐丙酮及各種酸類、堿類。
3.氟橡膠6021#本單位特制,主要用于高溫150℃:,耐甲笨耐腐蝕。但價格比其它隔膜高。
4.食品橡膠,專用于食品飲料的輸送。
2、注意事項
1. DBY型電動隔膜泵出口嚴禁安裝閥門,如必需裝閥門;要在出口安裝安全閥門,工作壓力不得超過4公斤,以免造成損失。
2.應及時加油,保持潤滑系統正常運轉。
3.電動隔膜泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時,使用后應及時清洗排凈電動隔膜泵內積物,以免再開時損壞。
