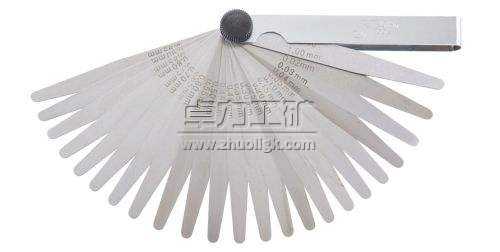

塞尺又名精密塞尺、間隙塞尺、間隙塞片、間隙片、厚薄規、測微片、測量塞尺、塞尺片。
測量間隙的薄片量尺。塞尺由一組具有不同厚度級差的薄鋼片組成的量規。塞尺用于測量間隙尺寸。
塞尺又稱測微片或厚薄規,是用于檢驗間隙的測量器具之一,橫截面為直角三角形,在斜邊上有刻度,利用銳角正玄直接將短邊的長度表示在斜邊上,這樣就可以直接讀出縫的大小了。塞尺使用前必須先清除塞尺和工件上的污垢與灰塵。使用時可用一片或數片重疊插入間隙,以稍感拖滯為宜。測量時動作要輕,不允許硬插。也不允許測量溫度較高的零件。
用途:
塞尺主要用來檢驗機床特別緊固面和緊固面、活塞與氣缸、活塞環槽和活塞環、十字頭滑板和導板、進排氣門頂端和搖臂、齒輪嚙合間隙等兩個結合面之間的間隙大小。
在檢驗被測尺寸是否合格時,可以用通止法判斷,也可由檢驗者根據塞尺與被測表面配合的松緊程度來判斷。塞尺一般用不銹鋼制造,最薄的為0.02毫米;最厚的為3毫米。自0.02~0.1毫米間,各鋼片厚度級差為0.01毫米;自0.1~1毫 米間,各鋼片的厚度級差一般為0.05毫米;自1毫米以上,鋼片的厚度級差為1毫米。
塞尺規格分為內貿塞尺、和外貿塞尺兩種
塞尺精度為+7μm -5μm
組套塞尺材質:熱處理彈簧鋼片,鍍鉻外殼,標準螺絲母連接?! ?br /> 組套塞尺每片印有公制示值
塞尺參數
塞尺片數為20片。
長度有100150200300400500。
厚度:0.05;0.10;0.15;0.20;0.25;0.30;0.40;0.50;0.60;0.70;0.80;0.90;1.00mm。
厚度公差: 0.05(±0.003);0.10(±0.004);0.15(±0.005);0.20-0.22(±0.006);0.25-0.30(±0.007);0.40(±0.009);0.50-0.60(±0.010);0.70(±0.012);0.80-1.00(±0.013);
塞尺重量650。
塞尺使用方法
(1)用干凈的布將塞尺測量表面擦拭干凈,不能在塞尺沾有油污或金屬屑末的情況下進行測量,否則將影響測量結果的準確性?! ?br /> (2)將塞尺插入被測間隙中,來回拉動塞尺,感到稍有阻力,說明該間隙值接近塞尺上所標出的數值;如果拉動時阻力過大或過小,則說明該間隙值小于或大于塞尺上所標出的數值?! ?br /> (3)進行間隙的測量和調整時,先選擇符合間隙規定的塞尺插入被測間隙中,然后一邊調整,一邊拉動塞尺,直到感覺稍有阻力時擰緊鎖緊螺母,此時塞尺所標出的數值即為被測間隙值。
塞尺使用注意事項
(1)不允許在測量過程中劇烈彎折塞尺,或用較大的力硬將塞尺插入被檢測間隙,否則將損壞塞尺的測量表面或零件表面的精度。
(2)使用完后,應將塞尺擦拭干凈,并涂上一薄層工業凡士林,然后將塞尺折回夾框內,以防銹蝕、彎曲、變形而損壞。
(3)存放時,不能將塞尺放在重物下,以免損壞塞尺。
