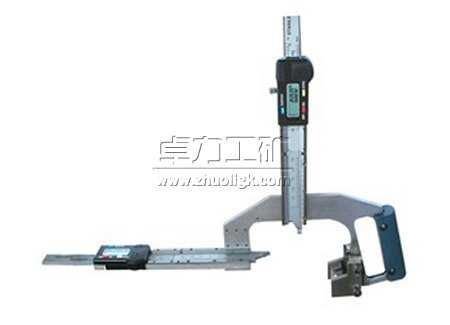

SGM型數顯鋼軌磨耗測量尺用于測量60型鋼軌垂直磨耗和側面磨耗量。采用數顯讀數,合理的設計使它具有重量輕、操作方便、讀數直觀的特點。
二、結構
鋼軌磨耗尺主要由底板、磁性定位塊、垂磨測尺、側磨測尺、數顯讀數裝置、游標對零裝置、手柄等組成。結構見圖1。
三、主要技術指標見表1
表1 主要技術指標
型號 | 測量范圍 | 分度值 | 示值誤差 |
SGM-43 SGM-50 SGM-60 SGM-75 |
垂磨0~18 | 數顯0.01 |
≤±0.15 (符合鐵道部規程要求) |
側磨0~30 |
1.校對零位
將垂磨測尺、側磨測尺的游標對零裝置的游標“0”線對準,再按動數顯讀數裝置清零鍵,將顯示數字變?yōu)?ldquo;0.00”。
2.測量鋼軌磨耗量
握住手柄,將磨耗尺定位在被測鋼軌的外側面,推動垂磨測尺和側磨測尺使其測頭分別與鋼軌上表面和內側面接觸,此時即可從讀數裝置中讀取鋼軌垂直磨耗和側面磨耗量。
五、數顯讀數裝置操作鍵簡介
數顯讀數裝置操作鍵結構見圖2
操作鍵名稱 | 用途及操作方法 |
“OFF/ON” 開關鍵 |
用 途:打開或關閉電源。 操作方法:按一下此鍵打開或關閉電源。 |
“ZERO” 清零鍵 |
用 途:將顯示數值變?yōu)榱恪?br /> 操作方法:按一下此鍵將顯示數值變?yōu)榱恪?/td> |
“inch/mm” 公英制轉換鍵 |
用 途:公英制相互轉換。 操作方法:按一下此鍵將公制、英循環轉換。 |
六、檢定方法
按照J(rèn)JG(鐵道)133-1997《鋼軌磨耗測量器檢定規程》進行檢定。
七、使用注意事項與保養
1.使用和搬運過程中應避免對各部位的劇烈碰撞,以免損壞。
2.?dāng)?shù)顯部分應避免水等污物進入電路板,以免損壞電路。
