FQW18-80/K礦用風動潛水泵說明書

FQW18-80/K礦用風動潛水泵|


發布時間:2014-10-12 02:38:07人氣:827
FQW18-80/K礦用風動潛水泵是一種以風動(氣動)馬達作為同軸原動機的新型排水機具,不受電源、潮濕、粉塵等條件限制,特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性,在含有瓦斯與煤塵的工礦作業面以及其他易燃易爆、震動、高溫等惡劣工況場合使用,絕對安全可靠,具有新穎先進、節能、高效、低噪、安全、輕便、維修量小的特點,可廣泛用于煤礦井下任何作業面,輸送含有煤粉、泥沙顆粒的地下水,使用安全、可靠,并有效地改善現場空氣質量。

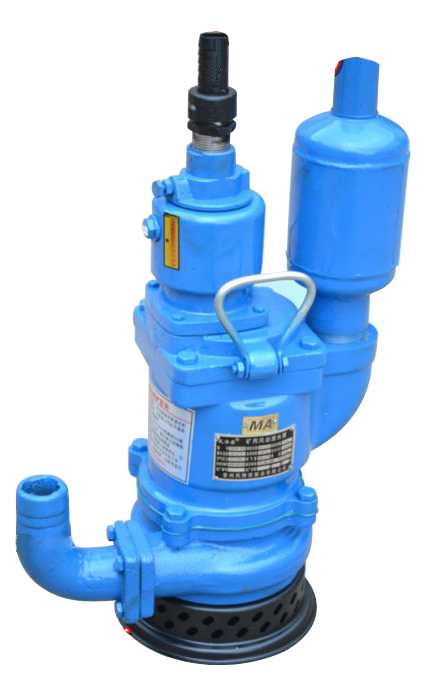

FQW18-80/K礦用風動潛水泵

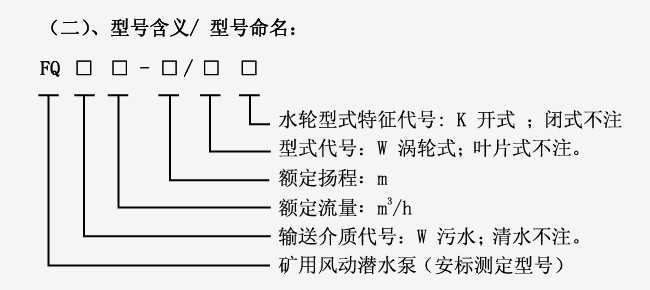

FQW18-80/K礦用風動潛水泵型號意義

FQW18-80/K礦用風動潛水泵型號意義

FQW18-80/K礦用風動潛水泵產品特點

1、動力部分(風動馬達)按國家標準,提高檔次進行優化設計:改進轉子結構,增加了風動馬達膨脹作功的工作腔;合理匹配氣缸進排氣位置,大大提高了風動馬達軸功率。
2、葉片尺寸公差統一,表里分子結構緊密一致,加工精度高,尺寸穩定性好,基本達到零變形,后期又進行了特殊工藝處理,耐磨耐用,硬度和柔韌性適中,大大提高了葉片的使用壽命。
3、采用沖壓成型弧形泵蓋,保護易損的骨架密封,延長了骨架使用壽命,也減輕了整機的重量。
4、風泵排氣口處接有優質低噪消聲器,長期使用不會結霜結冰而影響水泵排水作業,極大地降低了噪音,噪音量實測≤85dB(A),真正徹底改善了井下使用的惡劣工況條件。

FQW18-80/K礦用風動潛水泵結構及工作原理

1、風動馬達部分:由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽,槽內配有葉片,上、下氣缸蓋上各有一只吹氣眼。風泵啟動時,高氣壓從吹氣眼將槽內葉片吹開,同時大量高氣壓從主風道進入氣缸,推動葉片、驅使轉子旋轉作功。在殼體下方留有密封腔,腔內有密封圈將氣、水隔開。密封圈采用彈簧密封,并利用氣、水的壓力,使密封圈內漲,增強密封效果。
2、水泵部分:由泵體、葉輪、泵座等組成。離心泵采用半開式離心旋渦復合式葉輪,旋流泵采用半開雙向傾斜式葉輪,葉輪裝在轉子軸上,擰緊葉輪螺母,裝上泵體、泵座,放入水中,轉子帶動葉輪旋轉,在離心力的作用下,水流壓入泵體的渦道內,并順著出水管排出。兩種葉型實測比對流量揚程曲線升高,軸功率曲線下降,泵效率顯著提高
3、油霧器部分:由油霧器殼、油霧器桿、調油閥芯等組成,油霧器裝在頂蓋上,殼內裝滿潤滑油。
4、管接頭部分:由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安裝在進風口處。
5、消聲器部分:消聲器是由鋼板沖壓焊接而成,裝在排氣口處。

FQW18-80/K礦用風動潛水泵技術參數

礦用風動潛水泵型號:FQW18-80/K
額定流量 m³/h:18
額定揚程m:80
最大流量m³/h:40
關閉揚程m:110
測試氣壓MPa:0.55
額定耗氣量m³/h:300
適用工作氣壓MPa:0.4~0.7
最大通過顆粒mm:12
進氣口徑mm:25
出水口徑mm:38

FQW18-80/K礦用風動潛水泵工作條件

水泵在下列環境條件下應能正常工作:
a)周圍空氣中含有瓦斯和煤塵;
b)風壓為0.4~0.7 MPa;
c)水的pH值在4~10的范圍內;
d)水中含固體雜質的體積比不超過2%;
e)水的密度不超過1.1×103 kg/m³;
f)工作環境溫度5~40 ℃。

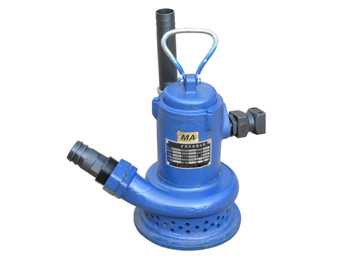

FQW18-80/K礦用風動潛水泵
