1、概述：安全閥是防止立柱或千斤頂過載，保證支架的可縮性和恒阻性。保證立柱額定工作阻力和初撐力的要求并對支架功能過載時能及時起到卸載溢流的作用。
適用范圍：是液壓支架回路系統中關鍵的控制元件，適用與液控單向閥組成支架液壓控制閥組。

1、防止立柱或千斤頂過載，保證支架安全地工作。
2、保證支架的可縮性和恒阻性。
3、液體壓力未達到額定釋放壓力時，為常閉，起密封作用。

執行標準：MT419-1995《液壓支架用閥》 當頂板壓力超過支架工作阻力時，使立柱工作腔的夜里釋放，不僅保證恒定工作壓力，同時起過載保護作用。液體壓力未達到額定釋放壓力時，為常閉閥門，起密封作用。

2、安全閥型號
FAD125/50
FAD160/40
FAD200/50
FAD250/50
FAD320/50
FAD500/50
FAD1000/50 BSYE
BSYF
BSYF1
DAF.00
ZHYF1
ZHYF2(ZHYFⅡ) 3、工作原理
安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當封閉系統的介質壓力升高，超過安全閥規定值時自動開啟，通過向系統外排放介質來減低系統壓力防止系統內介質高壓力系統的破壞。
安全閥是直接依靠介質壓力產生的作用力來克服作用在閥瓣上的機械載荷使安全閥開啟的，作用在閥瓣上的機械載荷主要來自重錘或彈簧，這種幾乎是固定的機械載荷。要想保證安全閥的密封性能，必須閥座密封面和閥瓣密封面的平整度和表面粗糙度有嚴格的要求。
以彈簧式安全閥為例：
工作原理應該是壓力=壓強X面積。壓力就是彈簧的壓力，面積就是密封面的面積。當作用在密封面上的壓強乘以密封面的面積形成的向上的推力大于彈簧的壓力，彈簧被壓縮，密封面打開，將壓力通過泄壓孔排出。
4、使用說明
　　①本閥實用于31.5MPA的主管路及支管路的液壓系統中，工作介質為含5％乳化液和95％中性水混合而成的乳化液，可在10℃--50℃溫度下正常工作，介質需要保持清潔，無雜質。采用0.125MM精度的過濾器及磁性過濾裝置過濾
　?、诒鹃y在井下如需要檢修時，應整體更換，不可在井下拆檢，以防止贓物進入閥腔內
5、故障分析及排除
6、儲存
?、侔踩y儲存時應排除凈腔內液體，清洗干凈，且涂低凝5號防銹液壓油
?、谕瑫r(shí)將進，回液口堵上塑料塞，并放置于清潔于干燥處保存
7、訂貨須知
?、儆嗀洉r(shí)須說明產品名稱，型號及其規格，同時說明訂貨數量等
?、趯?duì)特殊要求的產品可協商解決

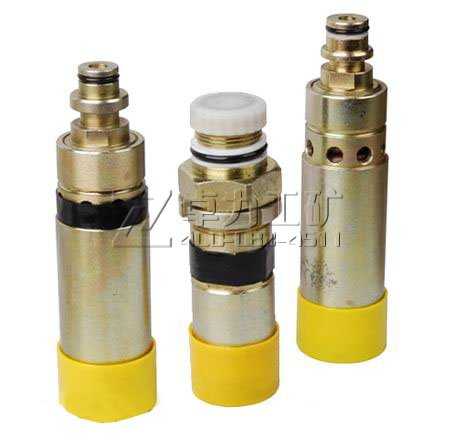

型號 FAD125/50 安全閥
適用范圍 礦山支護設備
產品別名 安全閥
公稱壓力 50（MPa）
類型（通道位置） 直動式 連接形式 接頭
零部件及配件 配件 驅動方式 水力控制
主體材料 碳鋼
FAD125/50型安全閥技術特征：
額定公稱流量：125L/min
額定公稱壓力： 50MPa

FAD125/50型安全閥是使立柱保持恒阻工作特性的關鍵元件。它長期處于高壓狀態下工作。安全閥必須密封性能好，才能保證支架達到工作阻力和穩定的工作狀態，因此要求安全閥動作靈敏，密封可靠，使用壽命長。
FAD125/50型安全閥結構特征：
安全閥為直動式，采用管閥式與特制O型圈軸向密封彈簧平衡結構。結構簡單，工作靈敏可靠。
FAD125/50型安全閥工作原理：
其工作原理是利用液壓力和彈簧力的相互作用以實現閥的開啟溢流和關閉液壓的作用。其工作原理是利用液壓力和彈簧力的相互作用以實現閥的開啟溢流和關閉液壓的作用。它的主要元件有閥芯、特制O型密封圈彈簧。在閥芯中心有軸向的孔，在上部有徑向的孔，軸向孔與徑向孔相通，O型密封圈鎖在閥體中。
當油壓低于彈簧力時，彈簧通過彈簧座將閥芯向下壓，此時徑向孔在密封圈的下方，閉鎖立柱下腔油路。當立柱下腔油液壓力逐漸增高時，作用于閥芯上的力大于彈簧力時，閥芯上升，一直到閥芯的徑向孔越過密封圈后，開始卸壓，立柱下腔壓力下降到某一值時，彈簧壓回閥芯。立柱下腔油路重新封閉。彈簧力的大小可用調壓螺絲調解。

FDA500/50安全閥	FAZ32/40(FAZ100/40)安全閥	FAZ100/40安全閥	FA1/40安全閥
FAZ32/40(FA10/40)安全閥	FAZ32/40(FA8/40)安全閥	FDA160/40安全閥
