翻車機指一種用來翻卸鐵路敞車散料的大型機械設備,可將有軌車輛翻轉或傾斜使之卸料的裝卸機械,作業效率高,環保性能好,適用于運輸量大的港口和冶金、 煤炭、 熱電等工業部門。
礦井下的礦車也大多用小型翻車機卸車。礦山企業采用礦車運輸煤炭或矸石時,翻車機系統作為高效的卸車設備,被廣泛的使用。單車翻車機的效率一般在18-25節車廂每小時。為提高效率,多節翻車機采用不摘鉤敞車。
【結構組成】
翻車機系統設備由翻車機、重車調車機、空車調車機、遷車臺、夾輪器等設備組成。
重車調車機是翻車機系統成套設備中的輔助設備之一,用來撥送運煤車皮,并使其在規定的位置上定位,其工作方式是將重車皮撥進翻車機規定位置,以便翻車機完成翻轉作業,并將空車皮送入遷車臺. 重車調車機主要由齒條道軌、車體、驅動裝置、液壓系統、固定輪、導向輪、彈性輪和撥車臂等組成, 撥車臂可上下往復運動。
各種翻車機都由金屬構架、驅動裝置和夾車機構組成,用交流電機驅動。
【工作原理】
其原理是將敞車翻轉到170-180度將散料卸到地下的地面皮帶上,由地面皮帶機將卸下的散料運送到需要的地方。
翻車機分類方法
1.翻車機可分為電動、液壓,液壓性能比較穩定;
2.按適用礦車噸位的不同,分1噸 、1.5噸、 3噸幾種類型;
3.翻車機系統按車輛流程分為貫通式布置或折返式布置兩種形式;4.翻車機的形式主要有轉子式和側傾式。系統中的翻車機設備因結構不同,分為“C”型轉子式翻車機、 “O”型轉子式翻車機、側傾式翻車機。
其中使用最多的是轉子式翻車機。轉子式翻車機的特點是自重輕尺寸小。但地面土建費用比較大。
側傾式翻車機使用的比較少。其特點是自重比較大,消耗功率大,土建的費用相對要小一些。
O型轉子式翻車機(FZJ100型)早期翻車機產品,設備結構較復雜,整體剛性好,驅動功率較大,平臺移動靠車。適合配備鋼絲繩牽引的重車鐵牛調車系統。
5 翻車機又可分轉筒式、側卸式、端卸式和復合式 4種

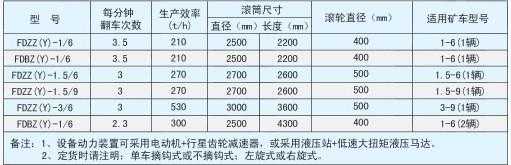

FD電動翻車機技術參數表:
翻車機主要規格為:FDZ(B)Z(Y)-1(1.5)/6(9)。
FY液壓翻車機技術參數表
型號 | 電機功率 |
每分鐘 翻車次數 |
礦車噸位 | 輪距 | 滾筒參數 | 重量 | |
直徑 | 長度 | ||||||
FY-1/6 | 10KW | 1-6次(可調) | 1T | 600 | 2500 | 2200 | 9500 |
FY-1/9 | 10KW | 1-6次(可調) | 1T | 900 | 2500 | 2200 | 9500 |
FY-1.5/6 | 11KW | 1-6次(可調) | 1.5T | 600 | 2700 | 2600 | 10500 |
FY-1.5/9 | 11KW | 1-6次(可調) | 1.5T | 900 | 2700 | 2600 | 10500 |
FY-2/6 | 11KW | 1-6次(可調) | 2T | 600 | 2900 | 3000 | 11200 |
FY-2/9 | 11KW | 1-6次(可調) | 2T | 900 | 2900 | 3000 | 11200 |
FY-3/6 | 13KW | 1-6次(可調) | 3T | 600 | 3000 | 3600 | 11400 |
FY-3/9 | 13KW | 1-6次(可調) | 3T | 900 | 3000 | 3600 | 11800 |
翻車機安裝要求
1.機體縱向中心線與設計中心線重合度小于5MM;
2.主從動軸水平度在0.25%以內且傾斜方向一致;
3.主從動軸的水平間距在±2mm以內;
4.制動閘制動時,用尺檢查控制大滾圈與主動托輪間隙應在 1~3mm以內
