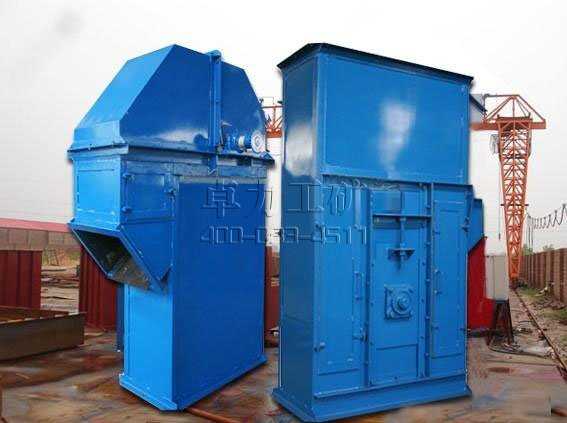

高效斗式提升機又稱為高強度環鏈斗式提升機,本系列斗式提升機為環鏈?zhǔn)絺鲃?,是繼TD斗式提升機、TH斗式提升機在各行業得到廣泛應用之后,我廠根據國內廣大市場的需求,在保持TD型TH型提升機原先的各項優點和先進性能的基礎上,引進開發生產出了新一代GTD型、GTH型高效斗式提升機。該機型是一個集技術先進性、產品經濟性、使用檢修可靠性于一體的新產品,已經投入市場,并達到用戶好評,歡迎大家比較選用。
GTD、GTH高效斗式提升機特點與用途
1、GTD與GTH型斗式提升機具有輸送量大、提升高度高、運行平穩、使用壽命長等特點。適用較干的散狀物料垂直輸送,可廣泛地應用于建材、化工、煤炭、電力、港口運輸?shù)刃袠I(yè)的物料運輸系統。本機為混合或重力卸料,掏取式喂料。
2、GTD型為膠帶式、以EP輸送帶和鋼絲繩芯膠帶為牽引件。GTH型為環鏈?zhǔn)?,以高?qiáng)度環鏈為牽引件,該鏈條按GB/T12718-91《礦用高強度圓環鏈》制造。本設備有兩種料斗。
(1)bd和dh型:這是一種深型斗,一般適用于輸送干燥、松散、易于拋出、流動性好的物料,如水泥、煤塊、碎石、糧食等物料。
(2)ad和ah型:比深型斗淺的斗,一般適用于流動性差一些。稍有濕的物料,如砂、煤、化工原料等。
3、高效斗式提升機的頭尾部及中部機殼作了密封處理,物料及粉塵極少外溢,極少造成環境污染。
4、GTH型上輪為組裝式鏈輪、輪緣用高強度鋼螺栓聯在輪體上,在鏈輪磨損后,只需要換輪緣,維修方便,節省原材料,降低維修費用。下輪改為凸緣輪,徹底改變了原雙鏈輪成本高,易脫鏈的缺陷。
5、GTD型上輪采用斜邊光輪、該輪具有自定心的作用,可避免輸送帶跑偏。
6、本機型在下部設有料位器和速度控制器,用戶可根據需要造取,以達到電自動控制的目的。
7、本機漲緊裝置有兩種,對于提升高度不大于25m高的機型,一般選用絲桿漲緊,對于提升高度大于25m的機型,選用重力漲緊,特殊要求,用戶訂貨時請說明。
GTD斗式提升機配ad型斗輸送能力表
斗寬mm |
GTD160 |
GTD200 |
GTD250 |
GTD315 |
GTD400 |
GTD500 |
GTD630 |
GTD800 |
GTD1000 |
GTD1250 |
GTD1600 |
|
料斗容積(L) |
2.6 |
4.1 |
6.5 |
10 |
16 |
25 |
40 |
61 |
102 |
161 |
255 |
|
輸送量m3/h |
φ=100% |
45 |
60 |
95 |
135 |
210 |
290 |
460 |
655 |
1050 |
1500 |
2080 |
φ=75% |
34 |
45 |
71 |
101 |
158 |
218 |
345 |
491 |
788 |
1125 |
1560 |
|
最大提升高度m |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
GTD斗式提升機配bd型斗輸送能力表
斗寬mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|
料斗容積(L) |
1.9 |
2.9 |
4.6 |
7.4 |
12 |
19 |
29 |
47 |
74 |
117 |
184 |
|
輸送量m3/h |
φ=100% |
32 |
42 |
70 |
100 |
155 |
220 |
335 |
480 |
760 |
1090 |
1500 |
φ=75% |
24 |
32 |
53 |
75 |
116 |
165 |
251 |
360 |
570 |
818 |
1125 |
|
最大提升高度m |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
GTD斗式提升機配ah型斗輸送能力表:
斗寬mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|
料斗容積(L) |
2.6 |
4.1 | 6.5 | 10 | 16 | 25 | 40 | 64 | 102 | 161 | 255 | |
輸送量m3/h |
φ=100% |
30 | 47 | 65 | 100 | 145 | 205 | 350 | 475 | 720 | 1135 | 1800 |
φ=75% |
23 | 35 | 49 | 75 | 110 | 154 | 262 | 356 | 540 | 851 | 1350 | |
最大提升高度m |
60 | 60 | 60 | 60 | 60 | 60 | 60 | 55 | 55 | 40 | 40 |
GTD斗式提升機配bh型斗輸送能力表:
斗寬mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|
料斗容積(L) |
1.6 | 2.9 | 4.6 | 7.4 | 12 | 19 | 29 | 47 | 74 | 117 | 184 | |
輸送量m3/h |
φ=100% |
21 | 33 | 45 | 75 | 110 | 155 | 255 | 345 | 520 | 825 | 1300 |
φ=75% |
16 | 25 | 34 | 56 | 82 | 116 | 190 | 259 | 390 | 618 | 975 | |
最大提升高度m |
75 | 75 | 75 | 75 | 75 | 75 | 75 | 70 | 70 | 55 | 55 |
注:表中料斗容積為盛水溶積,物料容重為r=1t/m3最大提升高度指提升機的軸距C。
