由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托臂(臂式支架)、吊架等構成具有密接支撐電纜的剛性結構系統之全稱(以下簡稱橋架)。卓力電纜橋架不斷得到市場的認可和接受電纜橋架行業的國產化力度,產品選用優質冷軋鋼板,得到廣泛關注產品選用優質冷軋鋼板,表面工藝有冷鍍鋅、熱鍍鋅、靜電噴涂、防火涂料、烤漆等。
分類

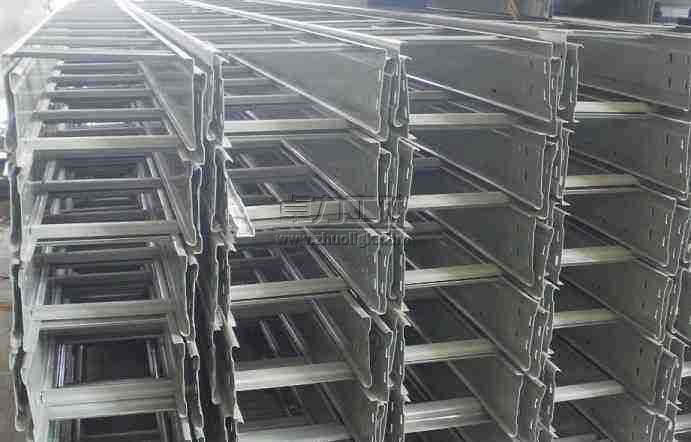

1、梯級式電纜橋架
CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設,適合于高、低壓動力電纜的敷設。
2、托盤式電纜橋架
托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝,也適合于控制電纜的敷設。
3、槽式電纜橋架
槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。
梯級式、托盤式、槽式電纜橋架各自優缺點:梯級式匯線橋架具有良好的通風性能,不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。
4、大跨距電纜橋架
當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成,適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比,具有使用壽命長(一般設計壽命為二十年)、安裝方便且成本低(比重僅為碳鋼的1/4,施工中無需動火,單根橋架長度可達8米,甚至更長)、切割方便、不需維護等優越性。
5、組合式電纜橋架
組合式電纜橋架是一種新型橋架,是電纜橋架系列中的第二代產品。它適用各項工程、各種單位、各種電纜的敷設,它具有結構簡單、配置靈活、安裝方便、形式新穎等特點。
組合式電纜橋架只要采用寬100、150、200mm的三種基型就可以組成您所需要尺寸的電纜橋架,它不需生產彎通、三通等配件就可以根據現場安裝任意轉向、變寬、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程設計,又方便生產運輸、更方便安裝施工,是目前電纜橋架中最理想的產品.
電纜橋架各部件名稱
主要部件
電纜橋架安裝時的支托,是通過立柱和托臂來完成的。立柱是支撐電纜橋架的主要部件;而橋架的荷重是通過托臂傳遞給立柱的。因此立柱和托臂是電纜橋架安裝的兩個主要部件。
鋁合金架
鋁合金制電纜橋架裝置的簡稱,由鋁合金材料制作托盤或梯架的直通彎通附件以及支吊架等構成用以支承電纜具有連續剛性結構的總體裝置。
梯形橋架
梯形電纜橋架直接承托電纜的部件的簡稱,由兩根縱向側邊與若干根橫檔構成的梯形部件
有孔托盤
有孔槽形電纜橋架直接承托電纜的部件的簡稱,由帶孔眼的底板和側邊所構成的或由整塊鋁合金板沖孔后彎曲制成底部有孔的槽形部件
無孔托盤
無孔槽形電纜橋架直接承托電纜的部件的簡稱,由底板與側邊構成的或由整塊鋁合金板彎曲制成實底的槽形部件。
電纜橋架的荷載
電纜橋架的荷載分為荷載、動荷載和附加荷載。
靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度,按電纜敷設的不同路由分別列表統計。
動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。對于輕型電纜橋架,一般不考慮動荷載,即不允許在橋架上站(行)人,如果需要考慮站人,則應將跨距適當縮小。附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載,它與安裝場所的地區自然氣象條件和帶電體的性質有關,設計中應根據各種條件加以計算。
電纜橋架安裝時應注意的幾點說明:
(1).外觀檢查
電纜橋架進人施工現場,應提交下列資料產品出廠合格證、省市級質監站定期檢驗報告及有關技術鑒定文件等電纜橋架板材厚度應滿足有關要求。熱鍍鋅的電纜橋架鍍層表面應均勻,無過燒、掛灰、局部未鍍鋅等缺陷。靜電噴塑應平整、光滑、均勻、不起皮,無氣泡、水泡橋架本身應平整,無扭曲變形,內壁應光滑、無毛刺橋架焊縫表面應均勻,不得有漏焊、裂紋、燒穿等缺陷。
(2).電纜橋架的安裝位置
橋架水平敷設時,距地高度一般不宜低于2.5m。橋架多層敷設時,為了散熱、維護以及防干擾的需要,橋架層間應留有一定的距離電纜橋架在與各種管道平行敷設時,其凈距應符合有關的規定。
(3).支吊架的安裝
電纜橋架的支吊架質量應符合現行的有關技術標準電纜橋架水平敷設時,支撐跨距一般為1.5~3m一試垂直敷設時,固定間距不宜大于2m兩相鄰橋架托臂之間水平高度差不應大于10mm,兩相鄰橋架托臂垂直中線的垂直偏差不應大于20mm
