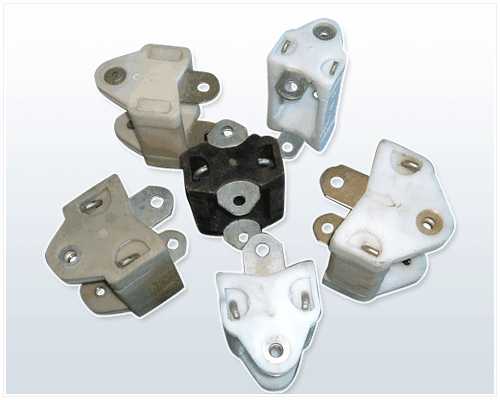

采煤機電纜夾是由尼龍66添加阻燃、抗靜電劑(尼龍66+阻燃劑+抗靜電劑)與鋼骨架注塑而成,根據采煤機工作面需要通過銷軸或螺栓連接成保護電纜或水管的保護通道。
用途
采煤機電纜夾可廣泛應用于組成滾筒采煤機拖曳和保護供電電纜和進水管的拖纜裝置。
規格型號
采煤機電纜夾有LJU型、LJC型、LJO型、LJH型四種型號,共18個規格。
特點
采煤機用電纜夾板重量輕、體積小、結構緊湊,安裝方便快捷,維護維修簡單,且使用壽命長,抗拉強度、抗沖擊力大等。其優點是內襯鋼骨架承載拖曳力,保護電纜或水管不受外力作用,尼龍66中添加阻燃、抗靜電等助劑,具有阻燃、抗靜電作用。相鄰電纜夾易于連接,根據采煤機工作面需要可以任意延長,在拖曳過程中保護電纜或水管可靠工作,不被折斷或破損,提高生產效率,降低維護維修成本。
技術要求
1、外觀
電纜夾板表面應光滑、平整,用非金屬材料覆蓋的表面不得暴露鋼板。電纜夾板串聯后應轉動靈活、折彎自如,折彎角應符合技術圖紙要求。
2、基本尺寸
電纜夾板的幾何尺寸應符合表1和加工圖紙的規定,孔徑公差為H13(GB/T 1800.4-1999),孔距極限偏差為GB/T 1804-f級(GB/T 1804-1992),H、A的尺寸公差為MT4級(GB/T 14486-2008),其余尺寸公差按未注尺寸公差MT5級(GB/T 14486-2008)制造(見圖1~圖4)。
3、抗拉強度
電纜夾板按MT/T117-2007中的7.4規定試驗時,其抗拉強度應達到表2的工作載荷,保持2min,卸載檢查應無殘余變形、開裂、脫落。
4、最大拉斷力
電纜夾板按MT/T117-2007中的7.5規定試驗時,其最大拉斷力應不小于表2的規定。
5、抗沖擊
電纜夾板按MT/T117-2007中的7.6規定試驗時,應能承受符合表2規定的抗砸沖擊能量,承受沖擊后的電纜夾板不應破裂。
6、最大折彎角
相鄰兩件電纜夾板的最大折彎角及其極限偏差應符合表3的規定,或按供需雙方的協議規定。
卓力工礦是國內知名采煤機電纜夾生產廠家,有豐富的經驗為客戶提供高品質的采煤機電纜夾及完善的售后服務,如果您想了解最新采煤機電纜夾價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
