別稱
電纜故障檢測儀、高壓電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀
特點
路燈電纜故障測試儀是路燈電纜維護、路燈電纜故障查找的便攜式、操作簡單、高精度儀器。
優點特點:
★操作簡單,無需分析波形。
★便攜式,單人輕松操作。
★基于DSP數字技術,定點準確。
★故障點定位的同時,查找電纜走向、埋深。
★抗干擾強,不受分叉、穿管等因素影響。
★電纜上方系硬質路面,如地磚、水泥路面也不影響。
★低壓電纜的各種故障,開路、短路、斷路、接地、死接地,外皮破損,電纜受潮,電纜氧化,泄露性故障等。
★無需斷開保險情況下,完美測試。
★無需引入高壓設備,安全輕松。
★發射裝置、接收裝置自動完成測試,無需人工。
★測路徑時,指針指向電纜敷設方向,故障定點時,指針指向故障點。
組成

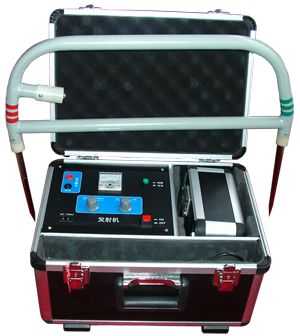

路燈電纜故障測試儀由RT-2133電纜故障測試儀主機、RT-2132J電纜故障定位儀、RT-2132F電纜路徑儀三個主要部分組成。RT-2133電纜故障測試儀主機用于測量電纜故障故障性質,被測電纜全長及電纜故障點距測試端的大致位置。RT-2132J電纜故障定點儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的精確位置。而對于未知走向的埋地電纜,則需使用電纜路徑儀來確定地下電纜的走向。若已知地下電纜的具體走向,可不使用電纜路徑儀。RT-2133電纜故障測試儀主機可與筆記本電腦直接相連,便于管理與操作。RT-213X整套電纜故障測試儀器配合使用可以快速準確地找到各種電纜的故障點,適用于廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門。RT-213X電纜故障綜合測試儀廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測,是保障安全供電的必備設備和電纜生產、維護工作者的得力助手。
(一)、電纜故障測試儀(主機)
可測的電纜故障類型:
各種截面的鋁芯或銅芯電力電纜、同軸電纜、及其他類型電纜的:閃絡性電纜故障或電阻值極高的故障;封閉性電纜故障或一般高阻的故障;電纜的低阻故障、短路或開路故障;電纜長度和電波在電纜中的傳播速度。 規格及參數
可測電纜的電壓等級: 35KV 以下;最大測試距離: 15Km;工作極限誤差: ±3%;使用環境溫度: -10~40℃;使用環境濕度: 45~75 %;工 作 電 源: 可充電電池功 耗: 30W;外 形 尺 寸: 230*140*270(mm3);重 量: 2 kg;
(二)、電纜故障定位儀
RT-2132J電 纜故障定位儀配備了一流的集成電路和放大器。在RT-2132F電纜故障定位儀器的聲音通道上的過濾裝置最大限度地去除干擾噪音,同時增強電弧產生的聲 音。液晶顯示屏可同時顯示聲音脈沖和磁脈沖以及故障點距探頭測試點的距離。這樣通過監聽地下聲音的變化及顯示距離來共同判斷故障點。
規格及參數
可同步接受故障點放電時產生的聲波和電磁波并顯示探頭到故障點的距離;顯示距離: 最大22.6米,最小距離0.1米;電源電壓: 9V;功 耗: 0.2W;使用溫度: - 10-40℃;外形尺寸: 定位儀:180*80*70; 探 頭:Ф85*90;重 量: 1.5Kg(含探頭);
(三)、RT-2132F電纜路徑儀
RT-2132F電纜路徑儀是核查地下電纜走向、埋深的儀器,在電纜徑路不明的情況下,查找地下電纜的路徑及深度。
規格及參數:
測試信號: 正弦波,頻率 15KHz、1KHz;
輸出功率: > 30W;
輸出阻抗: >8Ω;
電源電壓: 交流220V± 10﹪,50Hz±1﹪;
使用環境溫度:-10 - 40 ℃;
外形尺寸: 300*250*90
重 量: 1.5kg
卓力工礦是國內知名路燈電纜故障測試儀生產廠家,有豐富的經驗為客戶提供高品質的路燈電纜故障測試儀及完善的售后服務,如果您想了解最新路燈電纜故障測試儀價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
