用途： 10噸架線式電機車適用于金屬礦或無瓦斯等爆炸危險的煤礦井下巷道牽引礦車、運輸?shù)V物、器材或作調車用.
分類：10噸電機車分為一級傳動普通型、增板增厚型、二級傳動普通型和雙機牽引四種類型。
電壓：10噸電機車電壓分為250V、550V兩種。
特點：軸距短、車身剛度好，采用新型緩沖器、緩沖性能好。
10噸雙機牽引機車是新型產品，采用有觸電間接控制。接觸器是引進德國沙爾特堡產品、性能可靠。電壓為550V，采用空氣制動。牽引力大，速度高，制動效果好。

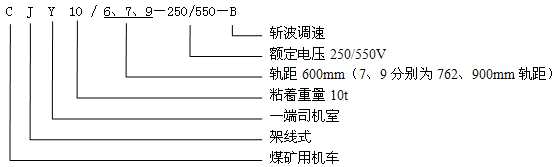

產品型號含義
使用環境
1、使用在有直流電壓250（550）V；
2、應用在無瓦斯等爆炸危險；
3、海拔高度不超過1200m；
4、周圍空氣最高溫度為＋40℃，最低溫度為－25℃；
5、最濕月月平均最大相對濕度不大于90%（同月月平均最低溫度不高于＋25℃）；
超過上述使用條件，用戶可與公司協商，另行簽訂技術協議；
技術參數
新型號：CJY10/6.7.9G/250（550）
原型號 ：ZK10-6.7.9/250（550）型電機車
| CJY10/6.7.9G | CJY10/6.7.9G | |||||
| 產品型號 | ZK10-6.7.9/550 | ZK10-6.7.9/550 | ZK10-6.7.9/250 | |||
| 整備重量 | 10 | |||||
| 軌距 | 600，762，900 | |||||
| 參數 | 小時制 | 牽引力KN | 15.09 | 18.93 | ||
| 速度Km/h | 11 | 10.5 | ||||
| 最大牽引力(KN) | 24.5 | |||||
| 直流電壓 | 550 | |||||
|
牽引電機 功率×臺數 KW×臺 |
24×2 | 30×2 | ||||
| 機車外形及主要尺寸mm | 總長 | 4456 | 4530 | 4660 | ||
| 總寬 | 1054，1354，1354 | 1054，1354，1354 | 1050，1212，1350 | |||
| 軌面至頂棚高 | 1500 | 1550 | 1660 | |||
| 牽引高度 | 320，430 | |||||
| 軸距 | 1100 | 1100 | 1220 | |||
| 輪徑 | φ680 | |||||
| 受電器工作高 | 1800~2200 | 1800~2200 | 2000~2400 | |||
| 最小曲線半徑 | 7 | 7 | 10 | |||
| 調速方式 | 斬波、變頻 | |||||
| 制動方式 | 機械 | 機械 | 機械 | |||
| 備注 | 一級傳動 | 一級傳動、側板加速型 | 二級傳動 | |||
2、機車最大牽引力按車輪與鋼軌粘著系數為0.25情況下確定，最大牽引力只能在短期啟動時使用。
型號 CJY10/6、7、9G(B)(P)
粘重 10t
軌距 600、762或900mm
牽引力 13.05kN 18.93kN 13.05kN 18.93kN
牽引力 24.5kN
速度 11km/h
直流電壓 250V 550V
電機功率×臺數 21Kw×2 30kW×2 21kW×2 30kW×2
尺寸： 長度（帶碰頭） 4470mm 寬度 1054、1212 或1350mm 高度（軌面至頂棚） 1550mm
軸距 1100mm 1220mm 1100mm 1220mm
輪徑 Φ680mm
受電弓工作高度 1800~2400mm
轉彎半徑 7m 10m 7m 10m
調速方式 電阻、斬波或變頻調速
制動方式 機械、空氣或電氣制動
