雙吊點電動葫蘆說明書

雙吊點電動葫蘆|雙鉤電動葫蘆|雙滾筒電動葫蘆


發布時間:2019-02-28 08:13:05人氣:1515

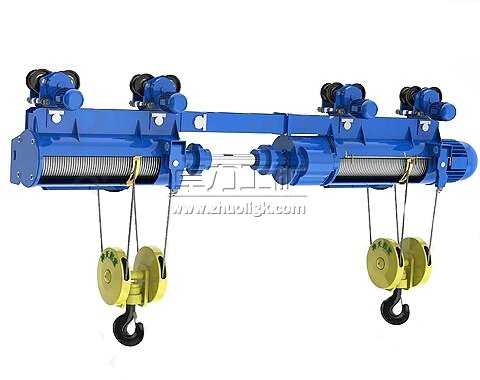

雙吊點電動葫蘆又稱:雙鉤電動葫蘆、同升同降電動葫蘆、同步連軸電動葫蘆、連體雙鉤電動葫蘆、同筒雙鉤電動葫蘆、雙鉤同步鋼絲繩電動葫蘆、雙鉤環鏈電動葫蘆、雙鉤同步電動葫蘆、閘門電動葫蘆等。同軸雙鉤雙速電動葫蘆,就是用傳動軸相連接的兩個葫蘆為雙速鋼絲繩電動葫蘆。

雙吊點電動葫蘆適用于吊運超長工件或物品,鉤距可根據用戶要求進行非標設計制作.采用中間傳動軸連接上兩葫蘆,來實現同升同降。鋼絲繩電動葫蘆在提升和下降時,繩子會沿著卷筒上的繩槽纏上或放下,雙鉤也就在上升和下降的同時,會同時向一側平移。所吊物體距離葫蘆安裝位置的垂直高度越大,平移的幅度越小。例如:所吊物體在地面上,葫蘆安裝在地面上方12米高度的位置。吊鉤提升到最高極限時,距離地面11米。用起升高度為12米的葫蘆,來吊地面上的物體,提到6米高位置,水平移動幅度是很小的。也就是葫蘆的安裝位置一定要高于所吊物體提升的目標位置的上方幾米的距離處,這個距離越大,水平移動幅度就越小。 該設備通過機械與電氣同步,強制起升電機轉速同步,兩臺電動葫蘆采用一套電氣控制系統,克服了電氣動作誤差,從而保證兩臺電動葫蘆同時升降起吊重物。設備組合方便,還可增加超載限制、高度顯示及遙控等輔助功能。

雙鉤環鏈電動葫蘆簡介:
雙鉤組型環鏈電動葫蘆是為用戶量身定制的起重設備。雙鉤組型環鏈電動葫蘆可以起吊較大工件,并且可以同時起升,同時運行,使工件吊至指定工位。
優點:雙鉤電動葫蘆顧名思義就是具有兩個吊鉤的電動葫蘆,這種電動葫蘆一般用于吊具較長的物件,或者用于模具保養,在施工過程中進行翻轉物件。在設計時可以根據用戶需要來設計兩個吊鉤之間的距離。如果原來就用著一臺單鉤電動葫蘆,可以外接一臺跑車,再增加一臺電動葫蘆,這樣也可以實現雙鉤的。
注意事項:如果平時工作只需要一條吊鉤就可以,將另一條吊鉤提升到一定的高度,以防止碰撞物件或出現意外事故,如果兩條吊鉤之間的距離太近,應該注意操作,以防兩條吊鉤絞在一起。

雙吊點電動葫蘆應用領域
        提升、牽移、裝卸重物,油罐倒裝焊接,如各種大中型砼、鋼結構及機械設備的安裝和移動,適用于建筑安裝公司、廠礦的土木建筑工程及橋梁施工、電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。

雙吊鉤電動葫蘆特點
        超長雙鉤、固定鉤距、平行排列、重心不移位、同起同降,可平穩起升超長重物.本實用新型使用方便,安全可靠,增大了電動葫蘆的起重高度.
  起重量:2*0.5T、2*1T、2*2T、2*3T、2*5T、2*10T、2*16T、2*32T;
  起升高度:6m-100m;
  鉤距:1.2m≤L≤7m;

雙吊鉤葫蘆結構圖

雙吊鉤葫蘆結構圖


雙吊點電動葫蘆規格參數
型號 QBH5+5 QBH8+8 QBH10+10 QBH12.5+12.5
QBH16+
16
工作級別 M3 M3 M3 M4 M4
起重量 2×5 2×8 2×10 2×16 2×12.5
電動葫蘆型號
CD5 FCD5/
MD5 FMDE5
HC082B FHC082B/HC082B
FHN082B
CD10 FCD10/
MD10FMD10
FHC084B
起升速度(m/min) 8;8/0.8 7; 7/0.7 7; 7/0.7 3.5
運行速度(m/min) 20 20 20 20
起升電機 型號
ZD51-4;
ZDS1-0.8/7.5
ZDX51-4;
ZDS1-1.5/11
ZD51-4;
ZS51-1.5/13
ZDX52-4
功率(KW)
2×7.5;
2×7.5/0.8
2×11;2×11/1.5 2×13;2×13/1.5 2×11
轉速 1380 1380 1380 1380
運行電機 型號 ZDY21-4 ZDY21-4 ZDY21-4 ZDY21-4
功率(KW) 2×0.8 4×0.8 4×0.8 4×0.8
轉速 1380 1380 1380 1380
薦用軌道型號 I25-I63 I25-I63 I25-I63 I25-I63
吊點距離L(m) 1.5~6 1.5~8 1.5~8 1.5~10
起升高度L(m) 6 9 12 18 24 30 9 12 16 24 30 9 12 16 24 30 8 12 16 18
L1(mm) 1057 1162 1267 1477 1687 1897 1363 1478 1628 1933 2223 1624 1805 1867 2529 2891 1628 1933 2223 2373
L4(mm) 228 228 402 612 822 1032 440 485 625 930 1220 702 883 1245 1607 1969 625 930 1220 1370
Hmin(mm) 1410 2100 1400
最大輪壓(KN) 19 21 16 16.5 17 17.5 14 15 16 17 18 16 16.5 17 17.5 18 25 26 27 28
總量 1530 1580 1620 1720 1820 1920 2060 2130 2220 2410 2600 2700 2820 3060 3300 3540 2725 2825 2925 2975
電源 三相交流 380V 50HZ
常速
