1.TDY75型輸送機標準;
2.DTⅡ型傳動滾筒改向滾筒設計標準;
3.DTⅡ(A)型傳動滾筒 改向滾筒設計標準。
說明:
1. 滾筒為鋼板焊接結構,分光面、膠面兩種。膠面又分鑄膠和包膠兩種。
2. 滾筒直徑 D 在 1000 毫米以上者只有膠面滾筒。
3. 許用扭矩:
光面按 u =0.2 ; a=180 o
膠面按 u=0.4; a=180 o考慮 。
B | D | A | L | L 1 | L 2 | K | M | N |
500 | 500 | 850 | 600 | 1097 | 505.5 | 115 | 70 | — |
650 | 500 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | — |
630 | ||||||||
800 | 500 | 1300 | 950 | 1580 | 738.5 | 135 | 90 | — |
630 | 1661 | 771 | 175 | 130 | 80 | |||
800 | ||||||||
1000 | 630 | 1500 | 1150 | 1861 | 871 | 175 | 130 | 80 |
800 | 1945 | 900 | 215 | 160 | 90 | |||
1000 | 2020 | 930 | 255 | 170 | 100 | |||
1200 | 630 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 |
800 | ||||||||
1000 | 2270 | 1055 | 255 | 170 | 100 | |||
1250 | 2305 | 1065 | 275 | 180 | 110 | |||
1400 | 800 | 2000 | 1600 | 2445 | 1150 | 215 | 160 | 90 |
1000 | 2555 | 1190 | 275 | 180 | 110 | |||
1250 | ||||||||
1400 | 2635 | 1200 | 335 | 200 | 120 |
Q | P | H | h | h1 | d | B | ds | 滾動 軸 承型 號 |
許用扭矩 (公斤.厘米) |
|
光面 滾筒 |
膠 面 滾 筒 |
|||||||||
280 | 340 | 100 | 33 | 60 | 55 | 16 | 27 | 1312 | 16300 | 25000 |
350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 21200 | 32600 |
29600 | 45400 | |||||||||
350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 26200 | 40100 |
380 | 460 | 140 | 33 | 97 | 90 | 24 | 3520 | 36700 | 56100 | |
55900 | 85500 | |||||||||
380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 45700 | 70100 |
440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 69600 | 106800 |
480 | 570 | 180 | 53 | 140 | 130 | 36 | 3528 | —— | 177500 | |
440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 54900 | 84000 |
83700 | 128100 | |||||||||
570 | 570 | 180 | 53 | 140 | 130 | 36 | 3528 | —— | 213000 | |
540 | 630 | 200 | 63 | 161 | 150 | 40 | 3532 | —— | 300000 | |
440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 97600 | 149200 |
540 | 630 | 200 | 63 | 161 | 150 | 40 | 35332 | —— | 249250 | |
—— | 350000 | |||||||||
590 | 680 | 220 | 63 | 181 | 170 | 40 | 3536 | —— | 470000 |
B | D | 光面 | 鑄膠 | 包膠 | |||
圖號 | 重量 | 圖號 | 重量 | 圖號 | 重量 | ||
500 | 500 | TD 1A 1 3 | 155 | TD 1A 2 3 | 166 | TD 1A 3 3 | 168 |
650 | 500 | TD 2A 1 3 | 237 | TD 2A 2 3 | 250 | TD 2A 3 3 | 253 |
630 | TD 2A 1 4 | 267 | TD 2A 2 3 | 283 | TD 2A 3 4 | 286 | |
800 | 500 | TD 3A 1 3 | 297 | TD 3A 2 3 | 313 | TD 3A 3 3 | 316 |
630 | TD 3A 1 4 | 402 | TD 3A 2 4 | 423 | TD 3A 3 4 | 426 | |
800 | TD 3A 1 5 | 473 | TD 3A 2 5 | 501 | TD 3A 3 5 | 503 | |
1000 | 630 | TD 4A 1 4 | 442 | TD 4A 2 4 | 467 | TD 4A 3 4 | 471 |
800 | TD 4A 1 5 | 682 | TD 4A 2 5 | 715 | TD 4A 3 5 | 719 | |
1000 | —— | —— | TD 4A 2 6 | 963 | TD 4A 3 6 | 969 | |
1200 | 630 | TD 5A 1 4 | 660 | TD 5A 2 4 | 691 | TD 5A 3 4 | 696 |
800 | TD 5A 1 5 | 759 | TD 5A 2 5 | 798 | TD 5A 3 5 | 804 | |
1000 | —— | —— | TD 5A 2 6 | 1072 | TD 5A 3 6 | 1083 | |
1250 | —— | —— | TD 5A 2 7 | 1642 | TD 5A 3 7 | 1650 | |
800 | TD 6A 1 5 | 898 | TD 6A 2 5 | 942 | TD 6A 3 5 | 949 | |
1000 | —— | —— | TD 6A 2 6 | 1453 | TD 6A 3 6 | 1466 | |
1400 | 1250 | —— | —— | TD 6A 2 7 | 1770 | TD 6A 3 7 | 1784 |
1400 | —— | —— | TD 6A 2 8 | 2203 | TD 6A 3 8 | 2216 |

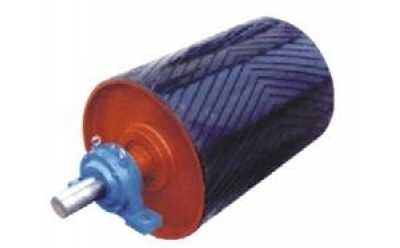

卓力工礦是國內知名人字溝槽膠面輸送機傳動滾筒生產廠家,有豐富的經驗為客戶提供高品質的人字溝槽膠面輸送機傳動滾筒及完善的售后服務,如果您想了解最新人字溝槽膠面輸送機傳動滾筒價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
