LS/GX系列螺旋輸送機說明書

LS/GX系列螺旋輸送機|螺旋式輸送機


發布時間:2016-03-03 07:13:08人氣:1209
LS/GX系列螺旋輸送機產品概述:
LS型螺旋輸送機等效采用ISO1050-75標準,設計制造符合ZBJ81005.1~2-88《 LS螺旋輸送機 》專業標準。LS型螺旋輸送機直徑由100mm~1250mm,共十二種規格,分為單驅動和雙驅動兩種形式,單驅動螺旋機最大長度可達40m(特大型30m),雙驅動螺旋機采用中間斷開軸結構,最大長度可達80m(特大型60m),螺旋機長度每0.5m一檔,可根據需要選定,螺旋機頭部軸承、尾部軸承置于殼體外部減少了灰對軸承室的侵入提高了螺旋機關鍵件的使用壽命。中間吊軸承采用滾動、滑動可互換的兩種結構,阻力小、密封性強、耐磨性好。滑動軸承的軸瓦有粉末冶金、尼龍和巴氏合金等多種材料供用戶根據不同的場合選用。吊軸承機外側置式油杯,便于集中加油潤滑。進出料口位置布置靈活,增設電動型出料口,便于自動控制,還可根據用戶要求,配置測速報警裝置。

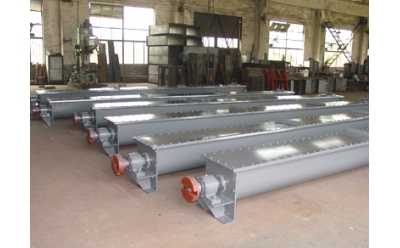

LS/GX系列螺旋輸送機
LS型螺旋輸送機一直被廣泛用于國民經濟各部門,如建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業,適宜輸送粉狀、顆粒狀、小塊狀物料,如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等.不宜輸送易變質、粘性大、易結塊的物料,LS螺旋輸送機工作環境溫度通常為-20~40℃,輸送物料的溫度一般為-20~80℃,LS螺旋輸送機適宜水平和小傾角布置,傾角以不超過15°為宜,如傾斜角度過大請選用GX系列螺旋輸送機,或與我公司技術部門聯系進行單獨設計。
螺旋輸送機

LS/GX系列螺旋輸送機產品特點:
●高效率的輸送:小直徑、高轉速、變螺距的螺旋體設計,確保產品在工作過程中順暢、快速、均勻上料。
●隨意的布置:輸送機的外殼采用優質無縫鋼管通過法蘭各段連接為整體,整體剛性好,無論是水平,還是大傾角均可連續輸送,并可直接與其配套的設備連接固定,無需地基基礎,充分利用空間,移動、拆裝十分方便。
●可靠的密封:潤滑密封可靠無滲漏,既無浪費物料現象,又創造了良好的工作環境。
●多元化的聯接:進、出料口可采用萬向節、布袋、法蘭聯接方式,還可與我廠生產的蝶閥、插板閥組合聯接。
●創新的設計:先進合理的設計,結合先進制造工藝和完善的質量保證體系,使其具有體積小,承載轉矩大、噪音低、不滲油等顯著優點。

LS/GX系列螺旋輸送機主要特點及工作原理:
1.承載能力大、安全可靠。
2.適應性強、安裝維修方便、壽命長。
3.整機體積小、轉速高、確??焖倬鶆蜉斔?。
4.密封性好、外殼采用無縫鋼管制作,端部采用法蘭互相連接成一體,剛性好。

LSGX系列螺旋輸送機主要技術參數:
LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直徑 100 160 200 250 315 400 500 630 800 1000 1250
螺距 100 160 200 250 315 355 400 450 500 560 630
轉速(r/min) 140 120 90 90 75 75 60 60 45 35 30
輸送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
轉速(r/min) 120 90 75 75 60 60 45 45 35 30 20
輸送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
轉速(r/min) 90 75 60 60 45 45 35 35 30 20 16
>輸送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
轉速(r/min) 75 60 45 45 35 35 30 30 20 16 13
輸送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
LSGX系列螺旋輸送機安裝示意圖:
螺旋輸送機
LS系列螺旋輸送機安裝尺寸對照表:
型號 W A B C D N Q Y L K R S P O H V J T G L
LS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500
2000
2500
3500-
40000
LS160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190
LS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
LS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-
80000
LS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
LS400 3000 400 500 456 14 8 3580 190 224 355 390 280 60 533 320 400 24 384
LS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000
2500
3500
5500-
80000
LS630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
LS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
LS1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000
LS1250 3000 1250 1370 1318 18 16 800 380 710 800 800 760 80 1440 800 1250 30 910
GX系列螺旋輸送機外型尺寸:
型號 W A B C D N R Y L K M S P O H V J T G
GX150 2000 170 236 216 10 8 190 190 112 140 100 135 17 270 110 160 16 195 1000、1500、2000
GX200 2500 220 306 272 10 8 220 190 112 180 200 165 25 308 140 200 16 250 1500
2000
2500
GX250 2500 270 356 330 10 8 270 190 140 220 195 28 356 200 260 20 300
GX300 2500 320 428 385 14 8 300 190 214 270 225 28 443 240 320 20 350
GX400 3000 420 528 492 14 8 350 190 224 340 300 280 30 533 320 400 25 430 1500
2000
3000
GX500 3000 528 662 612 17 8 450 190 280 400 340 35 662 400 500 25 490
GX600 3000 628 762 720 17 8 550 190 255 500 430 40 760 500 600 30 560

螺旋輸送機選用須知:

螺旋輸送機通常由螺旋輸送機本體、進出裝置、驅動裝置三大部分組成。 螺旋機本體由頭節、中間節、尾節三部分組成。
一般情況下,出廠總裝時將螺旋輸送機中間節按長度長短依次排列,最長的中間節靠近頭節,相同長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。 在螺旋輸送機頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以 補償螺旋軸長度的誤差和適應溫度的變化。
螺旋輸送機螺旋面的形式有實體螺旋(S制法)和帶式螺旋(D制法)兩種。各螺旋軸之間采用法蘭式聯接, 保證了聯接軸的互換性,便于維修。 螺旋輸送機機蓋為瓦片式并用蓋扣夾緊在機殼上,若需改進密封性能,用戶可自行在機蓋與機殼間加防水粗帆布。螺旋輸送機機進、出料裝置有進料口,方型出料口,手推式出料口,齒條式出料口四種,由用戶在使用現場在機體上開口焊接。布置螺旋輸送機進、出料口位置時應注意保證料口至端部的距離,同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。
