![[pics:title]](/uploads/allimg/150507/1QPK238-0-lp.jpg)

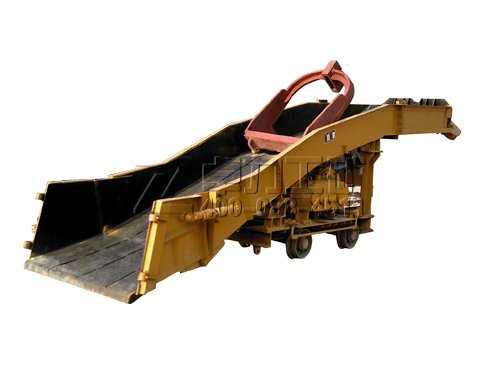

耙斗式裝巖機用在巖巷掘進中配以1.1m3礦車或箕斗進行裝載作業,適于凈高[P-15B(B)、P-30B大于2m, P-60B大于2.4m],凈斷面[P-15B(B)4.5m2、P-30B 6m3, P-60B 9m2以上]的巷道,具有裝巖效率高、結構簡單、可靠性好、應用范圍廣等特點,不但可以應用于平巷,而且可以在30度以下的斜巷中使用,是提高掘進速度,實現掘進機械化的一種主要設備。
耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、繩尾使耙斗作往復運動把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。
該機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽(進料槽、中間槽、卸料槽)以及電氣部分等組成。
 |
|

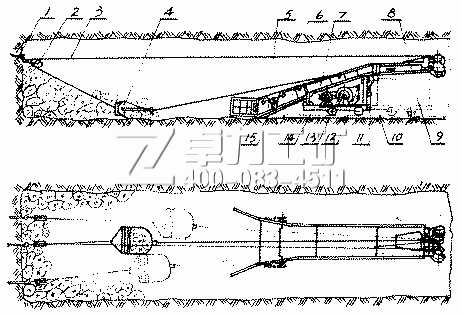

安裝使用示意圖↑1、固定楔 2、尾輪 3、鋼絲繩 4、耙斗 5、簸箕口 6、連接槽 7、中間槽 8、卸載槽 9、礦車 10、軌道
11、導向輪 12、操縱機構 13、絞車 14、臺車 15、升降裝置
|
|
技 術 參 數
|
||||
|
型號
|
P15B(A)
|
P30B(A)
|
P60B(A)
|
|
|
耙斗容量 ( m3)
|
0.15
|
0.30
|
0.60
|
|
|
生產率 ( m3/h )
|
14～25
|
35～50
|
70～110
|
|
|
絞車形式
|
三行星齒輪雙滾筒絞車
|
|||
|
電動機
|
功率 ( kW )
|
11
|
17
|
30
|
|
電壓 ( V )
|
380／660
|
|||
|
主繩牽引力 ( KN )
|
7.2～10.4
|
12.3～18.5
|
20.0～28.0
|
|
|
牽引速度 ( m/s )
|
1.05～1.52
|
0.85～1.70
|
1.06～2.07
|
|
|
鋼絲繩直徑 ( mm )
|
12.5
|
15.5
|
15.5
|
|
|
質量 ( t )
|
2.5
|
4.7
|
6.43
|
|
