一、使用范圍
YT28型氣腿式鑿巖機,是目前市場上比較新型的高效率鑿巖機械風動工具,主要使用在礦井的掘進時巖石的鉆鑿爆破。YT28型氣腿式鑿巖機,是一種新型、高效的鑿巖機械。它廣泛應用于采石、開礦、巷道掘進以及各種鑿巖作業中鉆鑿爆破孔,是礦山、水利、建材、能源、交通、軍工及地質工程中不可缺少的重要機具。
YT28型鑿巖機的使用范圍較廣,最適于在中硬或堅硬(f=8~18)巖石上鉆鑿水平和傾斜炮孔,也可垂直向上鉆鑿 頂板上的錨桿孔。炮孔直徑一般為34~42毫米,有效經濟的鉆孔深度可達5米。
YT28型氣腿式鑿巖機既可以根據巷道斷面大小與FT160BD型短氣腿、FT160BC型長 氣腿或FT160S型雙級氣腿配套使用,也可以裝在臺車或臺架上工作。
二、YT28型鑿巖機技術規格
三、工作原理
如圖1:當操縱把置于運轉位置時,壓縮空氣由A進入氣缸后腔,推動活塞前沖。當活塞后緣V2打開推閥孔T2時,一部分壓氣經由T2進入并柜,推閥換向,關閉沖程氣路A(同時打開回程氣路B),此時,活塞靠慣性及壓氣膨脹作功,繼續前沖,撞擊釬尾,完成沖程運動。
(二)活塞回程
如圖2:沖程終止,活塞撞擊釬尾后,同時獲得了一定回跳速度。此時,回程氣路B打開,壓氣經回程氣路B進入氣缸前腔,推動活塞后退(回程)。當活塞前緣V1打開推閥孔T1時,一部分壓氣經由T1進入閥套,推閥換向,關閉回程氣路B(同時打開沖程氣路A,氣缸后腔又開始充氣),此時,活塞仍靠慣性及壓氣膨脹作功繼續后退,直至氣缸后腔充氣壓力足夠推動活塞作一循環的沖程運動。
活塞回程中,棘輪爪在塔形彈簧的作用下頂住內棘輪齒面,使螺旋棒不能反向轉動,螺旋母連同活塞一起沿螺旋醋轉動后退,并帶動轉動套、釬套使釬具旋轉。
四、使用與維護。
(一)使用注意事項:
?。?、由于機器出廠時注有防銹油以及運輸、庫存難免侵入灰塵,新機器在使用之前須拆卸清洗內部零件。重新組裝后,使用之前應在低氣壓下(0.3Mpa)或者開半車運轉3~5分鐘,以檢查是否正常?!?br />
2、連接氣、水管時,應先吹凈管內的贓物,以免雜物進入機內研損機件。 3、開動機器前,必須細心檢查各螺紋、卡環連接處是否可靠,各操作手柄是否靈活;注油器內要裝滿潤滑油,并調節好油閥。工作過程中一般應每隔一小時檢查或向注油器內注油一次。嚴禁無油作業!
4、機器開動時應先小車開動,在氣腿頂力逐漸加大的同時逐漸開全車鑿巖。不得在氣腿推力最大時驟然開全車運轉,更不應當長時間開全車空運轉,以免零件擦傷和損壞。在拔釬時,應以開半車為宜?!?br /> 5、工作結束,應先關閉水管,再經運轉片刻,以吹凈機內殘余水滴,防止零件銹蝕。
6、經常使用的機器,應注意定期保養和維護。至少每周檢修一次,清除機內贓物,注意更換損傷和失效的零件。?。贰⒁延眠^的機器,如須長期存放,應拆卸、清洗、涂油封存,放置于陰涼干燥處。
(二)鑿巖機的操作
1、操縱閥:為了便于操作,YT28型鑿巖機的操縱機構全集中在柄體上。操作閥由操縱把控制,是開閉調節鑿巖機運轉力量、氣水聯動、強力吹洗的控制機構。操縱把共有五個位置,每個位置的功能范圍如圖3
2、調壓閥與換向閥:調壓閥是調節氣腿推力的裝置,如圖3所示,沿箭頭方向扳動調壓閥,氣腿推力便逐漸增大。換向閥是操縱氣腿快速縮回的裝置。鑿巖機在作業過程中,當氣腿的推進長度不能滿足鑿深要求,需要挪動氣腿換位作第二次推進時,只需勾動扳機推動換向閥從A換到B位(見圖4),氣腿便快速縮回,進行換位(而不需要關閉操縱閥和調壓閥)。
3、注油器:FY200A型注油器,調節油量十分方便。只須用螺絲刀調節調油閥與油閥的錐面間隙(見圖5),即可控制注油器的出油量。一般每分鐘耗油量在2.5~3毫升為宜。 如果觀察排氣中帶有細膩而均勻的油珠,即表示油量適當。調油閥經調節后要特別注意擰緊螺母,以免螺母松脫和調油閥失靈、丟失等。
(三)潤滑油
潤滑油對機器的性能和使用壽命影響很大,正確地選擇潤滑油(不得使用潤滑脂潤滑),對于充分發揮機器的最優性能,延長使用的經濟壽命是十分重要的。
(四)輸氣管路與氣壓水壓
氣管內徑25毫米。為了避免管路壓力損失過大,從氣源到機器的氣管長度最好不超過15米,并且管路接頭的通徑不得小于19毫米。鑿巖機的工作氣壓直接影響鑿巖效率和經濟壽命;氣壓過高,機件、釬具易損;氣壓過低,不能充分發揮機器的功率;一般氣壓以0.4~0.63兆帕為宜?!?br /> 水管內徑13毫米。工作水壓應低于當時的工作氣壓。水壓過高易造成氣水聯動失靈,甚至發生“洗錘”而破壞機器潤滑等弊病。一般水壓0.2~0.3兆帕為宜。
(五)釬桿
鑿巖機的鑿巖效率及零件的使用壽命與釬桿的制造質量關系很大,對釬桿的制造與使用應符合下述要求: 1、釬尾端面硬度49~55HRC。硬度過高容易“崩釬”損傷活塞;硬度過低,釬尾易被打“脹”而不易取出。
2、釬尾端面應平整并與釬桿軸線垂直,倒角不可過大?!?br /> 3、釬尾水針孔的軸線偏移不允許超過1毫米;孔徑、孔深應符合圖6的要求,否則容易折斷水針。
(六)拆裝注意事項:
?。?、閥組: 閥組是鑿巖機的重要部件。拆裝時要小心,不可敲擊、磕碰出毛刺。重裝時必須保持零件清潔,裝好后用手輕輕搖動,閥應能在閥柜和閥套間靈活運動(至兩端極限位置)。
2、螺旋母 螺旋母與活塞是左旋螺紋連接,拆裝時要注意旋轉方向。
3、氣(水)管彎頭 拆卸時,先將氣管彎頭或水管彎頭往里推,再用螺絲刀將鋼絲卡環撬出即可取出氣管彎頭或水管彎頭。裝配時,行將氣管彎頭或水管彎頭推到底,用螺絲刀將鋼絲卡環拔入柄體的半圓槽內,再將氣管彎頭或水管彎頭拉出頂住卡環,即可安全使用。
4、整機重裝時,兩側長拉桿螺母必須均勻擰緊,以保證運動部件正常運轉。
(七)技術保安:
1、接通壓氣之前,應將操縱把及調壓閥手柄回復零位;開車前應檢查各螺紋、卡環聯結是否松脫,以防止工作中不慎傷人?!?br /> 2、在鑿巖過程中要特別注意釬桿突然折斷,防止工傷事故的發生。
YT28氣腿式鑿巖機引進國內外先進生產設備及制造設計工藝,專業打造好產品熱線電話: 18953724511 / 18605374511
YT28氣腿式鑿巖機,是一種新型高效率的鑿巖機械。它廣泛適用于礦山巷道掘進及各種鑿巖作業中鉆鑿爆破孔,冶金、煤炭、鐵路、交通、水利建設及國防石方工程不可缺少的重要機具。
YT28鑿巖機的適用范圍較廣,最適用于在中硬或堅硬(F=8︿18)巖石上鉆鑿水平和傾斜炮孔,也可垂直向上鉆鑿頂板上的錨桿孔。炮孔直徑一般為34-42毫米,有效經濟的鉆孔深度可達5米。本機既可以根據巷道斷面大小與FT160BD型短氣腿、FT160BC型長氣腿或FT160S型雙氣腿配置使用,也可以裝在鉆車或鉆架上工作。
本機配置采用FY200B型注油器其外殼采用改進性聚碳酸脂材料,便于觀察油面、調節油量以保證良好的潤滑。
YT28氣腿式鑿巖機特點:
·適用于中硬或堅硬巖石濕式鑿巖。
·操作機構集中、啟動靈活、氣水聯動、使用方便、維修簡易。
·節能高效、零件壽命長、通用率高、可靠性好。
·效率高、吹洗炮孔功能強,轉釬力矩大而優于同類產品。
·整機配用FY200B注油器。
YT28型氣腿鑿巖機是現代的鑿巖機產品,YT28鑿巖機采用了現代鑿巖機的設計技術,與同類型產品比較,具有效率高,噪聲小、重量輕、經濟效果好、進尺速度快等優點。YT28鑿巖機的性能優越,使用最可靠。最高效的鑿巖機。YT28鑿巖機最適合大型礦山、中型礦山和遂道的鑿巖作業,在國內用戶反應好。
YT28型氣腿式鑿巖機采用氣水聯動、氣腿快速退回、氣壓調節等機構.控制手柄集中與柄體,機構新穎、操作方便.配帶的消音罩能有效地降低噪音和隨意改變排氣方向,改善現場作業條件.與同類型鑿巖機比較:重量輕、噪音小、效率高、經濟效果好。
YT28型氣腿式鑿巖機廣泛應用與礦山開采,巷道掘進及各種鑿巖作業.是冶金、煤炭、鐵路、交通、水利、基建和國防石方工程中的重要機具.本機使用與中硬或堅硬巖石的濕式鉆鑿作業,炮口直徑達34-42mm,鉆孔深度可達5m.與FT160A型氣腿配套可鉆鑿水平和傾斜炮孔;亦可安裝與臺車或支架上作業。

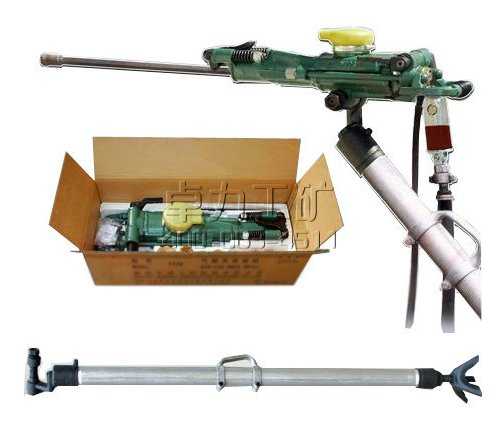

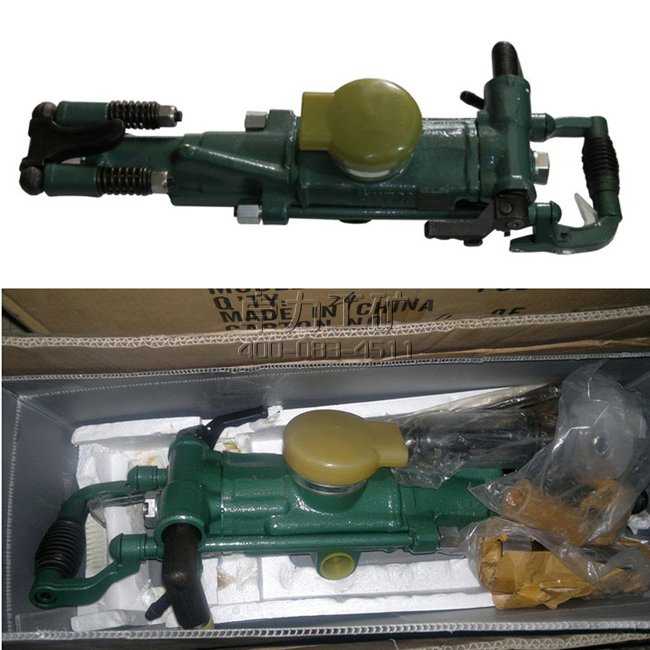

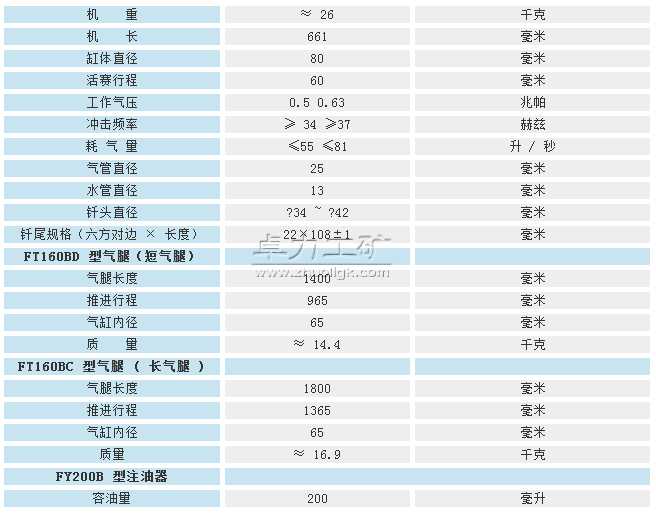

YT28氣腿式鑿巖機主要參數:
名稱 | 氣腿式鑿巖機 |
型號 | YT28 |
重量 | 26 |
耗氣量(L/s) | ≤81 |
鑿孔直徑 | Φ34-42 |
鑿孔深度 | 5 |
釬尾尺寸 | 22×108 |
工作氣壓(MPa) | 0.63 |
YT28氣腿式鑿巖機配套氣腿:FT160BC 、FT160BD:
配套氣腿 | FT160BC | FT160BD |
重量 | 16.9 | 14.4 |
氣腿長度 | 1800 | 1400 |
推進行程 | 1365 | 965 |
YT28氣腿式鑿巖機配套注油器FY200B:
名稱 | 注油器 |
型號 | FY200B |
貯油量(mL) | 200 |
重量 | 1.02 |
