一、使用范圍
YT24型氣腿式鑿巖機是一種高效率的鑿巖機械。它廣泛應用于巖巷掘進及各種鑿巖作業中鉆鑿爆破孔,是礦山、鐵路、交通、水利建設等石方工程中的重要機器。
本機使用范圍較廣,適用在中硬或堅硬(f=8~18)巖石上鉆鑿水平或傾斜方向的炮孔,鉆孔深度可達5米。本機即可以根據巷道斷面大小與FT140BD型短氣腿或FT140B型長氣腿配套使用,也可裝在鉆車或鉆架上工作。
為保證良好的潤滑,本機配備有FY200B型油器。
二、技術規格
機器重量 24公斤
全 長 678毫米
缸 徑 70毫米
活塞行程 70毫米
使用氣壓 0.4-0.63Mpa
沖擊頻率 ≥31Hz
耗氣量 ≤66.7L/S
氣管內徑 19毫米
水管內徑 13毫米
釬頭尺寸 34-42毫米
釬尾規格 22×108±1毫米
FT140B型氣腿:
氣腿長度 1687毫米
推進行程 1250毫米
汽缸內徑 60毫米
質 量 15.6千克
FT140BD型氣腿:
氣腿長度 1400毫米
推進行程 965毫米
汽缸內徑 60毫米
質 量 13.9千克
FY200B型注油器
容油量 200毫升
三、使用與維護
(一)使用注意事項:
1、機器出廠前注有防銹油,使用前應拆洗干凈,重新組裝時配合表面應涂潤滑油,方可使用。
2、連接氣管時必須吹凈管內雜物,以免雜物機內研損機件。
3、開動機器前,必須細心檢查各操縱機構和運行部件是否裝配正確可靠。注油器內要裝滿潤滑油,并調節好油量。
4、機器工作結束,應先切斷水源再輕運轉片刻,吹凈機內殘余水滴,防止零件生銹。
5、常用的機器,應注意定期保養和維修。至少每周應檢查一次,清除機內臟物,更換損壞和失效的零件。
6、用過的機器,如果長時間存放,必須拆洗、除油、放置陰涼干燥處。
(二)鑿巖機的操作:
YT24型氣腿式鑿巖機的操縱機構全集中于柄體(25)上。
1、操縱閥:
操縱閥(20)由操縱把(32)控制,共有五個位置,其功能范圍如圖3。
2、調壓閥與換向閥:
調壓閥(29)是調節氣腿推力的裝置。如圖3,沿箭頭方向扳動調壓閥氣腿推力便逐漸增大。
換向閥(38)是操縱氣腿快速伸縮裝置,在作業過程中,氣腿的推進長度如不能滿足鑿深要求,只要勾動扳機(37)推動換向閥,氣腿便快速縮回,進行換位,(而不需要關閉操縱閥和換向閥),見圖4。
3、注油器:
FY200B型注油器,調節油量方便,只需撥動油閥手柄即可,通常情況下,過油量以2.5-3毫升/分為宜。
(三)潤滑油:
潤滑對機械的性能和使用壽命影響很大。嚴禁無油作業,最好不要使用潤滑脂潤滑,以避免堵塞機器孔道,阻滯氣體流量,從而降低機器效率和加速零件磨損。
根據用戶使用環境參照下表使用潤滑油:
環境溫度 | 名稱 | 牌號 |
閃點(開口) (℃)不低于 |
運動黏度(厘斯)40℃時 | 凝點 | 標準 |
10—30℃ | 機械油 | N46 | 180 | 41.4-50.6 | -10 | GB443-84 |
-10—10℃ | 機械油 | N22 | 170 | 19.8-24.2 | -15 | GB443-84 |
-30—30℃ | 冷凍機油 | HD-13 | 160 | 11-15(50℃) | -40 | SY1213-79 |
1、氣管
氣管內徑25毫米,為了避免管路壓力損失過大,氣源到機器的氣管長度不超過15米,并且管路接頭的通徑不小于20毫米。
2、氣壓
鑿巖機的工作氣壓是直接影響鑿巖效率、經濟效果和零件使用壽命的因素之一。圖6是YT28型鑿巖機的鑿速與氣壓的關系曲線。鑿巖速度隨氣壓增大而提高,但氣壓過高,機器振動亦大,容易損壞釬具,同時零件磨損也快;氣壓太低則不能充分發揮機器的效率。因此,該機工作氣壓一般在0.4~0.63Mpa為宜。
(五)水管和水壓:
水管內徑13毫米。工作水壓應低于當值的工作氣壓。水壓過高易造成氣水聯動結構失靈,甚至發生“洗錘”,破壞機器潤滑等弊端。一般水壓的工作氣壓0.2-0.3兆帕為宜。
(六)釬桿:
鑿巖機的鑿巖效率及零件的使用壽命與釬桿的是早質量有很大的關系,釬桿最好采用標準的中空六角釬桿(GB6481-86)。對釬桿的制造和使用應符合下述要求(見圖6):
1、釬尾端面硬度以HRC49-45為最合適。
2、釬尾端面應平整并與釬桿軸線垂直,倒角不可過大。
3、釬尾水針孔的軸線偏移不允許超過1毫米,孔徑、孔深應符合圖六的要求。
(七)拆裝注意事項:
1、配氣閥
配氣閥拆裝時要細心,不允許磕打和碰出毛刺。重裝后用手輕搖閥應能在閥柜中靈活的運動到兩端極限位置。
2、釬尾套
釬尾套和轉動套是靜配合。拆卸釬尾套時了將轉動套局部快速加熱至200℃,將釬肩磨至小于30毫米的釬尾插入轉動套,用手錘即可將釬尾套打出。裝入時只要將轉動套加熱至200℃,迅速將冷的釬尾套(錐面方向)放入轉動套內壓力和用手 錘打入到底部。
3、氣管彎頭和水管彎頭:
拆卸時,先將氣管彎頭和水管彎頭往里推,用工具撬出鋼絲卡環即可取出氣管彎頭和水管彎頭。裝配時,先將氣管彎頭和水管彎頭推入柄體相應的孔底,用工具將鋼絲卡環拔入響應的半圓槽內,再將氣管彎頭和水管彎頭拉出頂住卡環,即可安全使用。
4、螺旋母:
螺旋母和活塞是左旋螺紋連接,拆裝時應注意旋轉方向。
5、整機重裝時,兩側長螺桿螺母(35)必須擰緊,以保證個運動不見的正常運轉。
(八)技術保安:
除必須遵循一般鑿巖作業的技術安全規程以外,還應注意以下事項:
1、 鑿巖機通氣、通水前,應細致檢查氣管彎頭和水管彎頭與柄體連接的鋼絲卡環
是否完全正確的卡在柄體相應孔的半圓槽內,并隨時注意鋼絲卡環的磨損情況,磨損后及時更換,以免通氣、通水后彎頭崩出。
2、 在含有超級瓦斯的礦山使用時,絕對不允許使用燃點低,易發火的潤滑油(如含有汽油、柴油類的潤滑油);進入機器的乳缽話有量應低于正常狀態,切不允許龍運轉機器,以防發生火花引起爆炸事故。
四、故障及其排除方法:
YT24型氣腿式鑿巖機,如按本說明書正確的使用與維護,作業穩定可靠,一般產生故障極少的。通??赡墚a(chǎn)生的故障及消除辦法列舉如下:
鑿 巖 速 度 下 降 |
工作氣壓低 |
(1) 核算壓氣管路是否超過額定負荷,如果超過額定負荷則應適當減少同時工作的鑿巖機臺數或適當減少其他耗氣作業。 (2) 消除管路氣壓漏耗。 (3) 更換不符合要求的氣路管徑及氣門開關,輸氣膠管太長應適當裁減。 |
氣腿推力不足及伸縮不靈 ,機器后跳 |
(1) 氣腿膠碗磨損和松脫,應更換重新裝配; (2) 架體與外管松脫,造成上下腔串氣,須旋緊架體。 (3) 密封件損壞或丟失,應及時更換。 (4) 調壓閥漲圈磨損,應更換。 (5) 換向閥磨損或換向閥卡環丟失,再成換向閥定位偏移,應更換和增補零件。 (6) 扳機磨損,壓縮換向閥時行程不夠,氣腿不易縮回,應及時更換扳機。 |
|
潤滑不良 | 按規定注油,并保持注油器油路的暢通。 | |
水路不暢,機頭漏水或水灌如機膛 |
(1) 水針折斷立即更換。 (2) 釬桿中心孔不同或太小,要更換釬桿。 (3) 水壓高于氣壓,造成高壓水想機內水倒流,破壞機器的正常潤滑和倒流,應降低水壓 |
|
機器震動過大 |
1、氣腿與地面支角過大或推力不足,造成機體后座力大,應改變角度,加大推力 2、纖套磨損太大,應更換釬尾套 3、釬桿彎曲引起作業不穩,應更換直釬桿。 |
|
水 針 折 斷 |
活塞頭部打錐過大 | 更換活塞 |
纖尾和釬套間隙過大 | 釬套內六方對邊尺寸嚴重磨損必須及時更換。 | |
釬尾中心孔不正和不符合尺寸要求 | 應按要求休整釬尾 | |
汽 水 聯 動 失 靈 |
氣路和水路小孔堵塞 | 檢查并排除氣、水管和注水閥體、水路的堵塞物。 |
水閥彈簧疲勞失效 | 更換彈簧 | |
銹蝕 | 清洗銹蝕 | |
隔氣水膠圈損壞或丟失 | 檢查更換密封件 |
五、零件明細表
序號 | 零件圖號 | 零件名稱 | 數量 | 序號 | 零件圖號 | 名稱 | 數量 | |
1 | YT24-1.02 | 棘輪 | 1 | 34 | YT24-3.23 | 注水閥體 | 1 | |
2 | YT24-1.03 | 閥柜 | 1 | 35 | YT24-3.24 | 鋼絲卡環 | 1 | |
3 | YT24-1.04 | 閥 | 1 | 36 | YT24-3.25 | 簧蓋 | 1 | |
4 | YT24-1.05 | 閥蓋 | 1 | 37 | YT24-3.26 | 注水閥 | 1 | |
5 | YT24-1.06 | 定位銷 | 1 | 38 | YT24-3.27 | 左把 | 1 | |
6 | YT24-1.07 | 棘輪爪 | 4 | 39 | YT24-3.28 | 右把 | 1 | |
7 | YT24-1.08 | 螺旋母 | 1 | 40 | YT24-3.29 | 膠把 | 1 | |
8 | YT24-1.09 | 螺旋棒 | 1 | 41 | YT24-3.30 | 密封套 | 1 | |
9 | YT24-1.10 | 活塞 | 1 | 42 | YT25-1.15 | 塔型彈簧 | 4 | |
10 | YT24-1.11a | 缸體 | 1 | 43 | YT25-3.06 | 彈簧 | 1 | |
11 | YT24-1.12 | 導向套 | 1 | 44 | YT25-3.09 | 水針套 | 1 | |
12 | YT24-1.13 a | 消音罩 | 1 | 45 | YT25-3.13 | 膠墊 | 1 | |
13 | YT24-2.01a | 機頭 | 1 | 46 | YT25-3.14 | 氣針墊 | 1 | |
14 | YT24-2.02 | 轉動套 | 1 | 47 | YT25-3.20 | 彈簧 | 2 | |
15 | YT24-2.03a | 釬套 | 1 | 48 | YT25-3.21 | 定位銷 | 1 | |
16 | YT24-2.06 | 釬卡螺栓 | 2 | 49 | YT25-3.24 | 環行密封圈 | 1 | |
17 | YT24-2.07a | 釬卡 | 1 | 50 | YT25-3.35 | 墊 | 1 | |
18 | YT24-3.01 | 彈性環 | 1 | 51 | YT28-3.11 | 氣管接頭 | 1 | |
19 | YT24-3.02 | 長螺桿 | 2 | 52 | YT28-3.13 | 漲圈 | 2 | |
20 | YT24-3.03a | 操縱閥 | 1 | 53 | YT28-3.14 | 眺壓閥 | 1 | |
21 | YT24-3.04 | 水針 | 1 | 54 | YT28-3.18 | 水管彎頭 | 1 | |
22 | YT24-3.05 | 氣針 | 1 | 55 | YT28-2.05 | 釬卡彈簧 | 2 | |
23 | YT24-3.06 | 小密封套 | 2 | 56 | YT28-2.12 | 彈簧墊 | 2 | |
24 | YT24-3.07 | 大密封套 | 1 | 57 | NO.4-X | 喉箍 | 1 | |
25 | YT24-3.08 | 柄體 | 1 | 58 | GB1235-79 | O 型密封圈 | 1 | |
26 | YT24-3.09 | 長螺桿螺母 | 1 | 59 | GB1235-79 | O 型密封圈 | 1 | |
27 | YT24-3.10 | 鋼絲卡環 | 1 | 60 | GB1235-79 | O 型密封圈 | 1 | |
28 | YT24-3.12a | 扳機 | 1 | 61 | GB1235-79 | O 型密封圈 | 3 | |
29 | YT24-3.15 | 換向閥 | 1 | 62 | GB879-86 | 彈性圓注銷 | 1 | |
30 | YT24-3.16 | 彈簧 | 1 | 63 | GB93-87 10 | 標準型彈簧墊圈 | 1 | |
31 | YT24-3.19 | 鋼絲卡環 | 1 | 64 | GB6172-86 M10 | 小六角扁螺母 | 1 | |
32 | YT24-3.21 | 操縱把 | 1 | 65 | GB889-86 M16 | Ⅱ型非金屬嵌件六角鎖緊螺母 | 2 | |
33 | YT24-3.22a | 緊固銷 | 1 |
序號 | 零件號 | 零件名稱 | 數量 | 序號 | 零件號 | 零件名稱 | 數量 | |
1 | FT140B-1a | 外管 | 1 | 15 | FT140B-17 | 彈性圈 | 1 | |
FT140BD-1 | 外管 | 1 | 16 | FT140B-18b | 防塵密封套 | 1 | ||
2 | FT140BD-2 | 架體墊 | 1 | 17 | FT140B-22 | 氣管膠墊 | 1 | |
3 | FT140B-3 | 伸縮管焊接件 | 1 | 18 | FT140B-23 | 鎖緊螺母 | 1 | |
FT140BD-3 | 伸縮管焊接件 | 1 | 19 | FT140B-25 | 防松套 | 1 | ||
4 | FT140B-4 | 導向套 | 1 | 20 | FT140B-26 | 彈性膠墊 | 1 | |
5 | FT140B-5 | 隔墊 | 1 | 21 | FT140B-27 | 止退墊 | 1 | |
6 | FT140B-6a | 墊套 | 2 | 22 | FT140B-29 | 鎖緊螺母 | 1 | |
7 | FT140B-7b | 膠碗 | 2 | 23 | FT140-19a | 提把 | 1 | |
8 | FT140B-8a | 下管座 | 1 | 24 | FT140BC-30 | 密封套 | 1 | |
9 | FT140B-9 | 頂插焊接件 | 1 | 25 | M10×65GB21-76 | 小六角頭螺栓 | 2 | |
10 | FT140B-10 | 頂尖 | 1 | 26 | I-1GB1235-76 | O型密封圈 | 2 | |
11 | FT140B-11a | 架體 | 1 | 27 | I-1GB1235-76 | O型密封圈 | 3 | |
12 | FT140B-12b | 鎖緊圈 | 2 | 28 | GB6172 M10-Zn.D | 六角薄螺母 | 4 | |
13 | FT140B-13 | 橫臂 | 1 | 29 | GB93 10 | 標準型彈簧墊圈 | 4 | |
14 |
FT140B-14 | 氣管 | 1 | 30 | GB93 22 | 標準型彈簧墊圈 | 2 | |
FT140BD-14 | 氣管 | 1 | 31 | M10×40GB5782-76 | 小六角頭螺栓 | 2 |
序號 | 零件號 | 零件名稱 | 數量 | 序號 | 零件號 | 零件名稱 | 數量 | |
1 | FY200B-1 | 注油器體 | 1 | 7 | GB879 3×24 | 彈性圓注銷 | 1 | |
2 | FY200B-2 | 油閥 | 1 | 8 | I-1GB1235-76 | O型密封圈 | 2 | |
3 | FY200B-3 | 殼體 | 1 | 9 | I-1GB1235-76 | O型密封圈 | 1 | |
4 | FY200-2 | 擋圈 | 1 | 10 | I-1GB1235-76 | O型密封圈 | 1 | |
5 | FY200-11 | 彈性擋圈 | 1 | 11 | Q/LB18-92 52×3 | O型密封圈 | 1 | |
6 | FY200A-2 | 油堵 | 1 | 12 | Q/LB14-92-A19 | 管接套 | 1 |

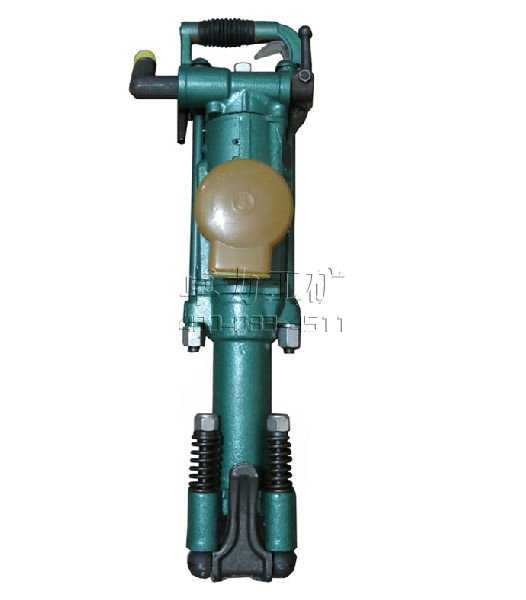

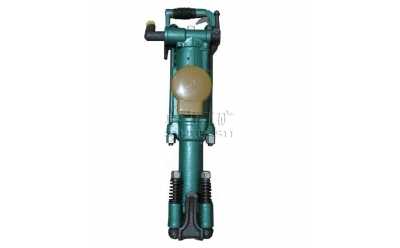

YT24型氣腿式鑿巖機,是一種新型高效的鑿巖機械。廣泛應用于礦山巷道掘進及各種鑿巖作業中鑿巖爆破,是冶金、煤炭、鐵路、交通、水利建設及國防石方工程不可缺少的重要機具。
YT24型鑿巖機的適用范圍較廣,最適用于在中硬或堅硬(f=8-18)巖石上鑿巖水平和傾斜炮孔,也可垂直向上鑿頂板上的錨桿孔。
炮孔直徑一般為34-42毫米,有效經濟的鉆孔深度可達5米。
本機即可以根據巷道斷面大小與FT140BD型短氣腿或FT140BC型長氣腿配套使用,也可以裝在鉆車或鉆架上工作。
YT24型氣腿式鑿巖機是我國比較早的定型產品,它與同類型鑿巖機比較:質量輕、噪聲小、效率高、經濟效果好等特點。它最適合于中、小型礦山使用。
YT24(YT24T手持式、無氣腿、無水型)氣腿式鑿巖機采用氣水聯動,氣腿快速進退,氣壓調節等機構,其控制系統集中于柄體,操作極其方便,配帶消音裝置能有效降低噪音和能隨意改變排氣方向,該機具有重量輕、扭矩大、效率高、噪音小維修方便等優點。
YT24型氣腿式鑿巖機-技術參數表:
重量 | 26 | 千克 |
長度 | 661 | 毫米 |
缸徑 | 80 | 毫米 |
活塞行程 | 60 | 毫米 |
工作氣壓 | 0.4-0.63 | 兆帕 |
沖擊頻率 | ≥31 | 赫茲 |
耗氣量 | ≤66.7 | 升/秒 |
轉釬扭矩 | 23 | 牛·米 |
轉釬速度 | 300 | 轉/分 |
氣管內經 | 19 | 毫米 |
水管內徑 | 13 | 毫米 |
釬頭直徑 | Ф34-42 | 毫米 |
釬尾規格 | 22×108±1 | 毫米 |
